| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.16.05.000-1 |

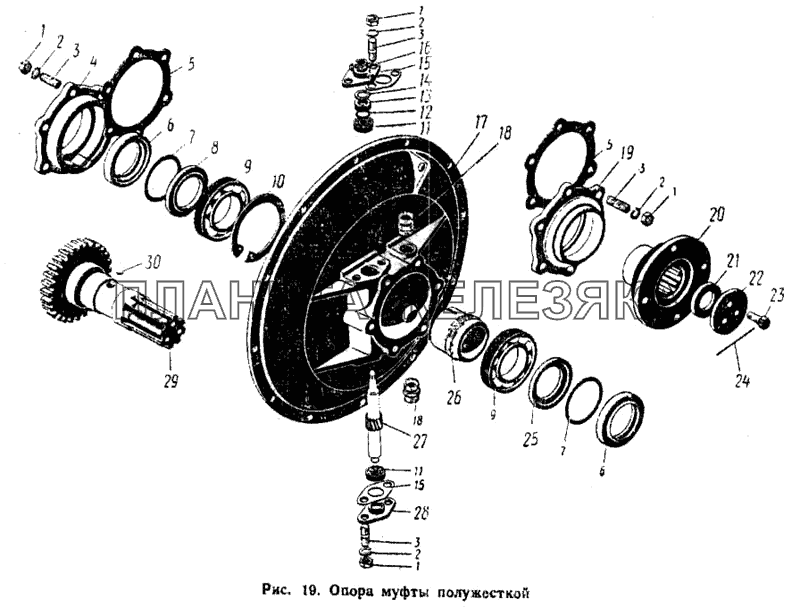

Опора муфты полужесткой Подробнее |
|
||
| 1 | Гайка М10-011 ГОСТ 5927-62 |
Гайка М10-011 ГОСТ 5927-62 Подробнее |
|
|
| 2 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 3 | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765- |
Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-66 Подробнее |
|
|
| 4 | 700.16.05.014 |
Крышка Подробнее |
|
|
| 5 | 700.16.05.018 |
Прокладка Подробнее |
|
|
| 6 | Уплотнение ЛК БСК-75-100-12/14 |
Уплотнение ЛК БСК-75-100-12/14 Подробнее |
|
|
| 7 | Пружина АСК-75-2 |
Пружина АСК-75-2 Подробнее |
|
|
| 8 | 700.16.05.016-02 |
Кольцо маслоотражательное Подробнее |
|
|
| 9 | Шарикоподшипник 213 ГОСТ 8338-57 |
Шарикоподшипник 213 ГОСТ 8338-57 Подробнее |
|
|
| 10 | Кольцо ВЭ-120 ГОСТ 9301-59 |
Кольцо ВЭ-120 ГОСТ 9301-59 Подробнее |
|
|
| 11 | Шарикоподшипник 201 ГОСТ 8338-57 |
Шарикоподшипник 201 ГОСТ 8338-57 Подробнее |
|
|
| 12 | Пружина АСК-10-2 |
Пружина АСК-10-2 Подробнее |
|
|
| 13 | Уплотнение ЛК АСК-10-25-7 |
Уплотнение ЛК АСК-10-25-7 Подробнее |
|
|
| 14 | 700.16.05.025 |
Шайба Подробнее |
|
|
| 15 | 700.16.05.027 |
Прокладка Подробнее |
|
|
| 16 | 700.16.05.024-1 |
Крышка Подробнее |
|
|
| 17 | 700.16.05.013-1 |
Крышка опорная Подробнее |
|
|
| 18 | Штуцер проходной ШП-10/12 ОН-13-11-58 |
Штуцер проходной ШП-10/12 ОН-13-11-58 Подробнее |
|
|
| 19 | 700.16.05.029 |
Крышка Подробнее |
|
|
| 20 | 700.16.05.010 |
Фланец в сборе Подробнее |
|
|
| 21 | 700.10.05.021 |
Прокладка Подробнее |
|
|
| 22 | 700.16.05.019 |
Шайба Подробнее |
|
|
| 23 | Болт III М10Х25-21 ГОСТ 7808-62 |
Болт III М10Х25-21 ГОСТ 7808-62 Подробнее |
|
|
| 24 | Проволока КО 1,6Х250 мм ГОСТ 792-67 |
Проволока КО 1,6Х250 мм ГОСТ 792-67 Подробнее |
|
|
| 25 | 700.16.05.016-01 |
Кольцо маслоотражательное Подробнее |
|
|
| 26 | 700.16.05.023 |
Шестерня Подробнее |
|
|
| 27 | 700.16.05.026 |
Валик Подробнее |
|
|
| 28 | 700.16.05.028-1 |
Крышка Подробнее |
|
|
| 29 | 700.16.05.015-1 |
Вал Подробнее |
|
|
| 30 | 700.16.05.022 |
Штифт Подробнее |
|
