| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.01.000-1 |
Коробка передач Подробнее |
|
||
| 700.17.01.020 |
Опора левая в сборе Подробнее |
|
||
| 700А.17.01.010 |
Вал ведущий в сборе Подробнее |
|
||

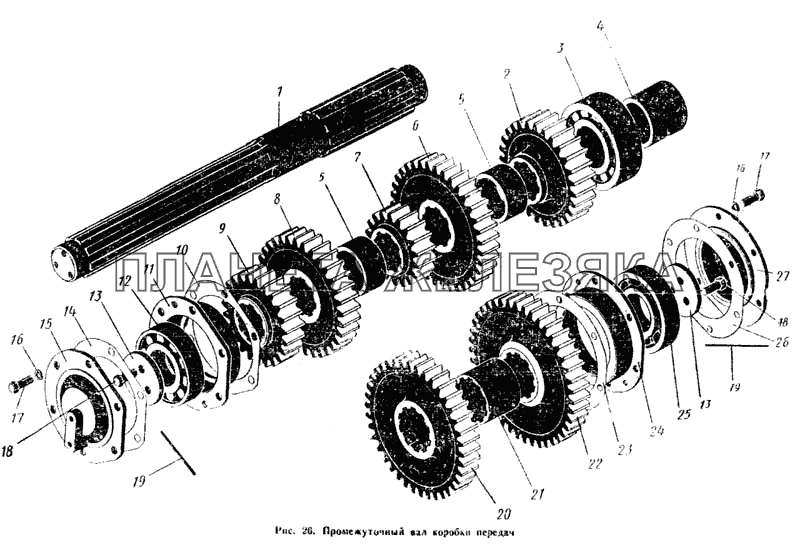

| 1 | 700.17.01.103 |
Вал промежуточный Подробнее |
|
|
| 2 | 700.17.01.081 |
Шестерня Подробнее |
|
|
| 3 | Роликоподшипник 92614К ГОСТ 8328-57 |
Роликоподшипник 92614К ГОСТ 8328-57 Подробнее |
|
|
| 4 | 700.17.01.104-2 |
Втулка Подробнее |
|
|
| 5 | 700.17.01.104-1 |
Втулка Подробнее |
|
|
| 6 | 700.17.01.079 |
Шестерня Подробнее |
|
|
| 7 | 700.17.01.077-1 |
Шестерня Подробнее |
|
|
| 8 | 700.17.01.076 |
Шестерня Подробнее |
|
|
| 9 | 700.17.01.073 |
Шестерня Подробнее |
|
|
| 10 | 700.17.01.107-2 |
Прокладка Подробнее |
|
|
| 11 | 700.17.01.089 |
Обойма Подробнее |
|
|
| 12 | Роликоподшипник 2216К ГОСТ 8328-57 |
Роликоподшипник 2216К ГОСТ 8328-57 Подробнее |
|
|
| 13 | 700.17.01.113-2 |
Шайба Подробнее |
|
|
| 14 | 700.17.01.107-1 |
Прокладка Подробнее |
|
|
| 15 | 700.17.01.091 |
Крышка Подробнее |
|
|
| 16 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее |
|
|
| 17 | Болт М12Х35-021 ГОСТ 7808-62 |
Болт М12Х35-021 ГОСТ 7808-62 Подробнее |
|
|
| 18 | Болт III М12Х35-106 ГОСТ 7808-62 |
Болт III М12Х35-106 ГОСТ 7808-62 Подробнее |
|
|
| 19 | Проволока КО 1,6Х150 мм ГОСТ 792-67 |
Проволока КО 1,6Х150 мм ГОСТ 792-67 Подробнее |
|
|
| 20 | 700.17.01.084 |
Шестерня Подробнее |
|
|
| 21 | 700.17.01.302 |
Втулка Подробнее |
|
|
| 22 | 700.17.01.086-1 |
Шестерня Подробнее |
|
|
| 23 | 700.17.01.108-2 |
Прокладка Подробнее |
|
|
| 24 | 700.17.01.092 |
Обойма Подробнее |
|
|
| 25 | Шарикоподшипник 313 ГОСТ 8338-57 |
Шарикоподшипник 313 ГОСТ 8338-57 Подробнее |
|
|
| 26 | 700.17.01.108-1 |
Прокладка Подробнее |
|
|
| 27 | 700.17.01.093 |
Крышка Подробнее |
|
