| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

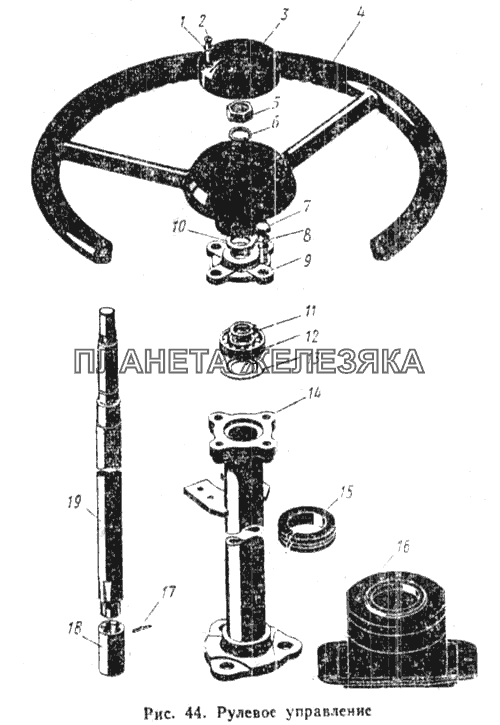

| 700.34.01.000-3 |
Управление рулевое Подробнее |
|
||
| 700.34.01.070 |
Вал в сборе Подробнее |
|
||
| 700.34.01.110 |
Колонка рулевого управления Подробнее |
|
||
| 1 | Шайба 5-006 ГОСТ 11371-68 |
Шайба 5-006 ГОСТ 11371-68 Подробнее |
|
|
| 2 | Шуруп 4Х30 ГОСТ 1489-62 |
Шуруп 4Х30 ГОСТ 1489-62 Подробнее |
|
|
| 3 | 706.34.01.015 |
Заглушка Подробнее |
|
|
| 4 | 700.34.01.040 |
Колесо рулевое Подробнее |
|
|
| 5 | Гайка М16Х1,5 ГОСТ 5927-62 |
Гайка М16Х1,5 ГОСТ 5927-62 Подробнее |
|
|
| 6 | Шайба пружинная 16Н ГОСТ 6402-61 |
Шайба пружинная 16Н ГОСТ 6402-61 Подробнее |
|
|
| 7 | Болт М8Х40-021 ГОСТ 7311-62 |
Болт М8Х40-021 ГОСТ 7311-62 Подробнее |
|
|
| 8 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее |
|
|
| 9 | 700.34.01.025 |
Крышка Подробнее |
|
|
| 10 | Кольцо СП 30-19-3,5 ГОСТ 6308-61 |
Кольцо СП 30-19-3,5 ГОСТ 6308-61 Подробнее |
|
|
| 11 | Кольцо НЭ-20 ГОСТ 93 01-39 |
Кольцо НЭ-20 ГОСТ 93 01- 39 Подробнее |
|
|
| 12 | Шарикоподшипник сферический 1204 ГОСТ 57 |
Шарикоподшипник сферический 1204 ГОСТ 5720-51 Подробнее |
|
|
| 13 | 700.34.01.019 |
Шайба Подробнее |
|
|
| 14 | 700.34.01.080 |
Колонка в сборе Подробнее |
|
|
| 15 | 700.34.01.022 |
Вкладыш Подробнее |
|
|
| 16 | 700.34.01.023 |
Кожух Подробнее |
|
|
| 17 | Штифт цилиндрический 3Пр2/2аХ28 ГОСТ 312 |
Штифт цилиндрический 3Пр2/2аХ28 ГОСТ 3128-60 Подробнее |
|
|
| 18 | 700.34.01.012 |
Муфта Подробнее |
|
|
| 19 | 700.34.01.011-1 |
Вал Подробнее |
|
