| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.19.00.000-4 |

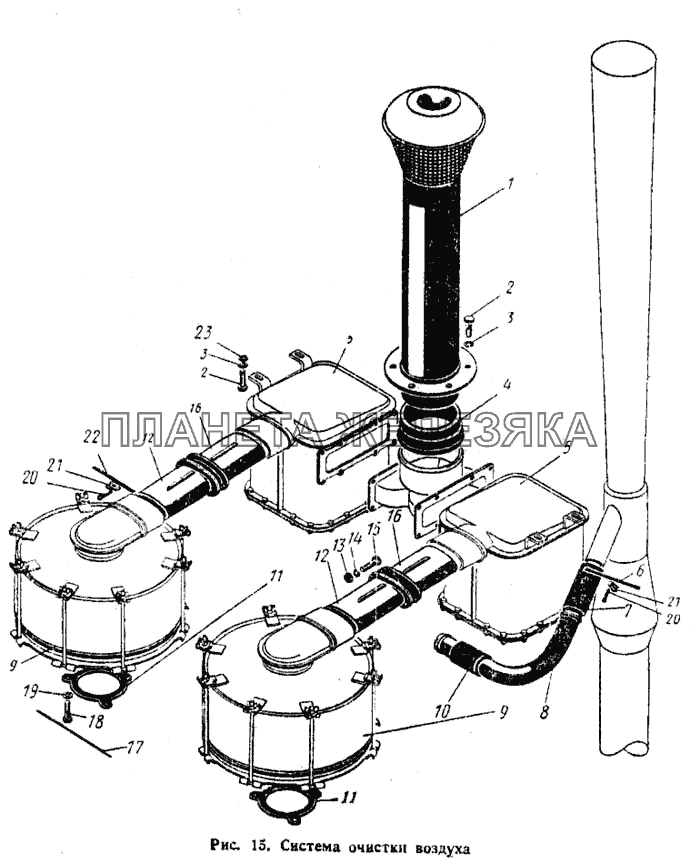

Система очистки воздуха Подробнее |
|
||
| 1 | 700.19.00.010-2 |
Труба в сборе Подробнее |
|
|
| 2 | Болт М8Х20-021 ГОСТ 7808-62 |
Болт М8Х20-021 ГОСТ 7808-62 Подробнее |
|
|
| 3 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее |
|
|
| 4 | 700.19.00.064 |
Манжета Подробнее |
|
|
| 5 | 700.19.02.000-2 |
Воздухоочиститель I ступени Подробнее |
|
|
| 6 | Лента ХЛ-500 |
Лента ХЛ-500 Подробнее |
|
|
| 7 | Рукав 4У48-15Х120 |
Рукав 4У48-15Х120 Подробнее |
|
|
| 8 | 700.19.00.046-1 |
Труба Подробнее |
|
|
| 9 | 700.19.03.000-3 |
Воздухоочиститель II ступени Подробнее |
|
|
| 10 | 700.19.00.065-1 |
Муфта Подробнее |
|
|
| 11 | 700.19.00.032-1 |
Прокладка Подробнее |
|
|
| 12 | 700.19.00.080 |
Патрубок Подробнее |
|
|
| 13 | Гайка М10-011 ГОСТ 5927-62 |
Гайка М10-011 ГОСТ 5927-62 Подробнее |
|
|
| 14 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 15 | Болт М10Х35-021 ГОСТ 7808-62 |
Болт М10Х35-021 ГОСТ 7808-62 Подробнее |
|
|
| 16 | 700.19.00.090 |
Патрубок Подробнее |
|
|
| 17 | Проволока КО 1,6Х800 мм ГОСТ 792-67 |
Проволока КО 1,6Х800 мм ГОСТ 792-67 Подробнее |
|
|
| 18 | Болт III М10Х40-021 ГОСТ 7811-62 |
Болт III М10Х40-021 ГОСТ 7811-62 Подробнее |
|
|
| 19 | Шайба 10 ГОСТ 11371-68 |
Шайба 10 ГОСТ 11371-68 Подробнее |
|
|
| 20 | Шплинт ХШ |
Шплинт ХШ Подробнее |
|
|
| 21 | Рамка ХР |
Рамка ХР Подробнее |
|
|
| 22 | Лента ХЛ-675 |
Лента ХЛ-675 Подробнее |
|
|
| 23 | Шайба 8-001 ГОСТ 6958-68 |
Шайба 8-001 ГОСТ 6958-68 Подробнее |
|
