| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

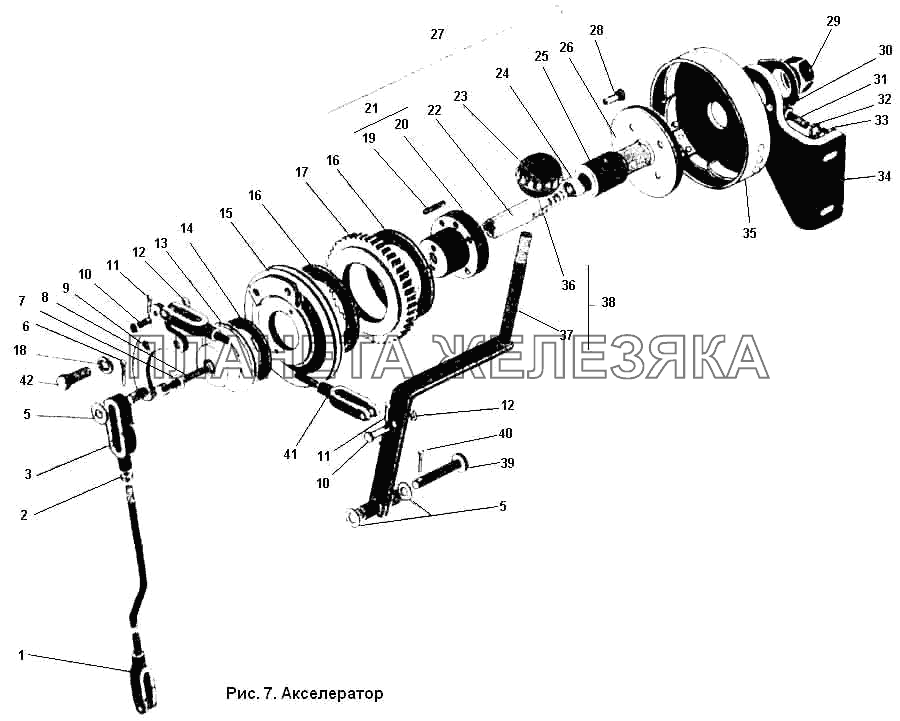

| 700А.11.08.020 |
Акселератор в сборе Подробнее |
|
||
| 1 | 700.11.08.410 |
Тяга в сборе Подробнее |
|
|
| 2 | Гайка М8 ГОСТ 5927-70 |
Гайка М8 ГОСТ 5927-70 Подробнее |
|
|
| 3 | 700.11.08.097-1 |
Серьга Подробнее |
|
|
| 4 | 700.11.08.340 |
Кулиса Подробнее |
|
|
| 5 | Шайба 10.01 ГОСТ 11371-78 |
Шайба 10.01 ГОСТ 11371-78 Подробнее |
|
|
| 6 | Шплинт 3.2Х20 ГОСТ 397-79 |
Шплинт 3.2Х20 ГОСТ 397-79 Подробнее |
|
|
| 7 | 700.11.08.045 |
Прокладка Подробнее |
|
|
| 8 | 700.11.08.064 |
Болт Подробнее |
|
|
| 9 | 700А.11.08.180 |
Сектор Подробнее |
|
|
| 10 | Ось 22-6Х5Х25 ГОСТ 9650-71 |
Ось 22-6Х5Х25 ГОСТ 9650-71 Подробнее |
|
|
| 11 | Шплинт 1.6Х14 ГОСТ 397-79 |
Шплинт 1.6Х14 ГОСТ 397-79 Подробнее |
|
|
| 12 | Шайба 6.01 ГОСТ 11371-78 |
Шайба 6.01 ГОСТ 11371-78 Подробнее |
|
|
| 13 | 700.11.08.021 |
Крышка-колпачок акселератора Подробнее |
|
|
| 14 | 700.11.08.044 |
Прокладка Подробнее |
|
|
| 15 | 700.11.08.023 |
Шайба Подробнее |
|
|
| 16 | 700.11.08.019 |
Диск акселератора фрикционный Подробнее |
|
|
| 17 | 700.11.08.018 |
Шестерня храповая Подробнее |
|
|
| 18 | Шайба 10.65Г ГОСТ 6402-70 |
Шайба 10.65Г ГОСТ 6402-70 Подробнее |
|
|
| 19 | 700.11.08.063 |
Штифт цилиндрический Подробнее |
|
|
| 20 | 700.11.08.032 |
Стакан Подробнее |
|
|
| 21 | 700.11.08.150 |
Стакан акселератора в сборе Подробнее |
|
|
| 22 | 700.11.08.027 |
Направляющая акселератора Подробнее |
|
|
| 23 | 700.11.08.031 |
Пружина акселератора Подробнее |
|
|
| 24 | 700.11.08.028 |
Сухарик Подробнее |
|
|
| 25 | 700.11.08.029-1 |
Палец Подробнее |
|
|
| 26 | 700.11.08.026 |
Крышка тормоза акселератора Подробнее |
|
|
| 27 | 700.11.08.100 |
Тормозов акселератора в сборе Подробнее |
|
|
| 28 | Винт М8Х16 ГОСТ 17475-72 |
Винт М8Х16 ГОСТ 17475-72 Подробнее |
|
|
| 29 | Гайка М27Х2 ГОСТ 5929-70 |
Гайка М27Х2 ГОСТ 5929-70 Подробнее |
|
|
| 30 | 700.11.08.043 |
Шайба замковая Подробнее |
|
|
| 31 | Болт М8Х30 ГОСТ 7808-70 |
Болт М8Х30 ГОСТ 7808-70 Подробнее |
|
|
| 32 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 33 | Шайба 8.01 ГОСТ 6958-78 |
Шайба 8.01 ГОСТ 6958-78 Подробнее |
|
|
| 34 | 700А.11.08.060 |
Кронштейн акселератора Подробнее |
|
|
| 35 | 700.11.08.110 |
Корпус контроллера в сборе Подробнее |
|
|
| 36 | 700.17.17.035 |
Ручка шаровая Подробнее |
|
|
| 37 | 700.11.08.090-2 |
Рукоятка акселератора Подробнее |
|
|
| 38 | 700.11.08.370-1 |
Рукоятка акселератора в сборе Подробнее |
|
|
| 39 | Ось 22-10Х5Х65 ГОСТ 9650-71 |
Ось 22-10Х5Х65 ГОСТ 9650-71 Подробнее |
|
|
| 40 | Шплинт 2.5Х20 ГОСТ 397-79 |
Шплинт 2.5Х20 ГОСТ 397-79 Подробнее |
|
|
| 41 | 700А.11.08.150 |
Тяга в сборе Подробнее |
|
|
| 42 | Болт М10Х20 ГОСТ 7808-70 |
Болт М10Х20 ГОСТ 7808-70 Подробнее |
|
