| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

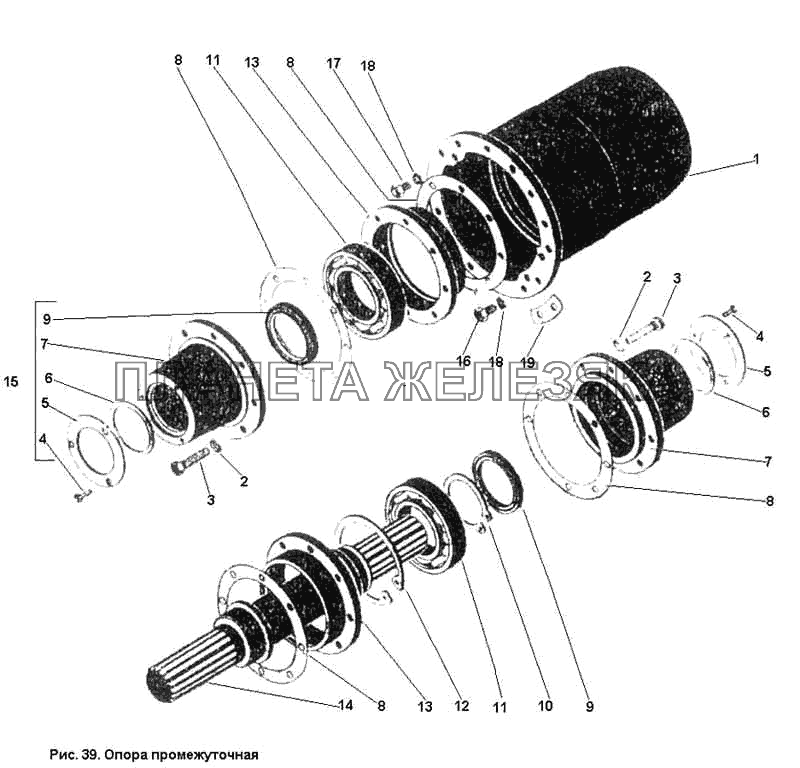

| 700А.22.13.000-1 |
Опора промежуточная Подробнее |
|
||
| 1 | 700А.22.13.012 |
Корпус Подробнее |
|
|
| 2 | Шайба 10.65Г ГОСТ 6402-70 |
Шайба 10.65Г ГОСТ 6402-70 Подробнее |
|
|
| 3 | Болт М10Х35 ГОСТ 7808-70 |
Болт М10Х35 ГОСТ 7808-70 Подробнее |
|
|
| 4 | Винт М6Х12 ГОСТ 17473-72 |
Винт М6Х12 ГОСТ 17473-72 Подробнее |
|
|
| 5 | 700А.22.130.18 |
Кольцо Подробнее |
|
|
| 6 | 700А.22.13.014 |
Кольцо уплотнительное Подробнее |
|
|
| 7 | 700А.22.13.017 |
Крышка Подробнее |
|
|
| 8 | 700А.22.13.015 |
Прокладка Подробнее |
|
|
| 9 | Манжета 2-85Х110-4 ОСТ 38.05146-78 |
Манжета 2-85Х110-4 ОСТ 38.05146-78 Подробнее |
|
|
| 10 | Кольцо В90 ГОСТ 13942-68 |
Кольцо В90 ГОСТ 13942-68 Подробнее |
|
|
| 11 | Подшипник 218 ГОСТ 8338-75 |
Подшипник 218 ГОСТ 8338-75 Подробнее |
|
|
| 12 | Кольцо В160 ГОСТ 13943-68 |
Кольцо В160 ГОСТ 13943-68 Подробнее |
|
|
| 13 | 700.22.13.022-1 |
Стакан Подробнее |
|
|
| 14 | 700А.22.13.011-1 |
Вал Подробнее |
|
|
| 15 | 700А.22.13.030 |
Крышка Подробнее |
|
|
| 16 | Пробка М10Х1 ЛК 0011-00 |
Пробка М10Х1 ЛК 0011-00 Подробнее |
|
|
| 17 | 700А.22.13.020 |
Сапун Подробнее |
|
|
| 18 | Прокладка ФТ10Х16Х1 МН 3138-62 |
Прокладка ФТ10Х16Х1 МН 3138-62 Подробнее |
|
|
| 19 | 700.22.00.015-1 |
Планка стопорная Подробнее |
|
