| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

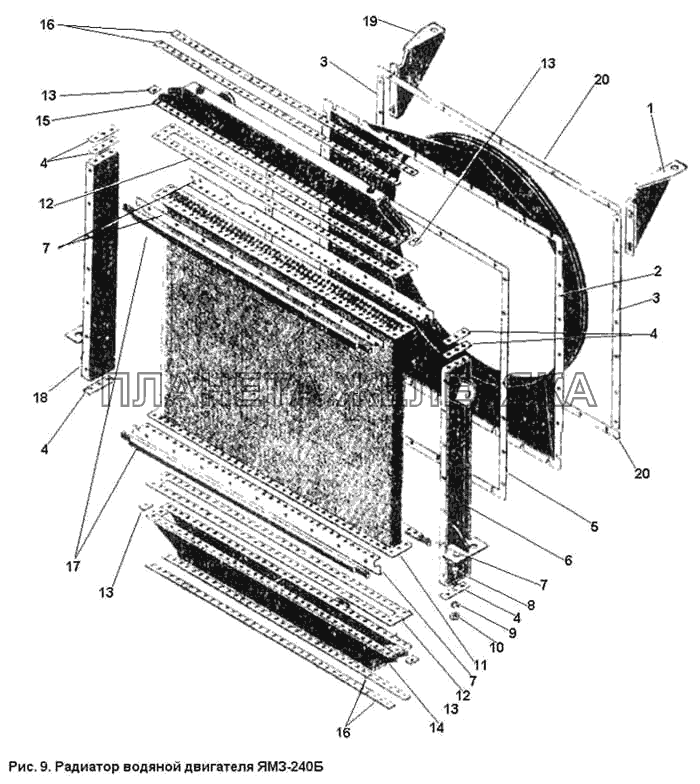

| 701.13.01.000-1 |
Радиатор водяной Подробнее |
|
||
| 1 | 701.13.00.022 |
Кронштейн левый Подробнее |
|
|
| 2 | 701.13.00.050 |
Кожух Подробнее |
|
|
| 3 | 701.13.00.054 |
Накладка Подробнее |
|
|
| 4 | 700.13.01.036-1 |
Прокладка Подробнее |
|
|
| 5 | 701.13.00.025 |
Прокладка Подробнее |
|
|
| 6 | 700.13.01.060-2 |
Боковина в сборе левая Подробнее |
|
|
| 7 | 701.13.01.023 |
Угольник Подробнее |
|
|
| 8 | Болт М8Х25 ГОСТ 7808-70 |
Болт М8Х25 ГОСТ 7808-70 Подробнее |
|
|
| 9 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 10 | Гайка М8 ГОСТ 5927-70 |
Гайка М8 ГОСТ 5927-70 Подробнее |
|
|
| 11 | 701.13.01.020-1 |
Сердцевина радиатора Подробнее |
|
|
| 12 | 700.13.01.035 |
Прокладка Подробнее |
|
|
| 13 | 700.13.01.045 |
Планка Подробнее |
|
|
| 14 | 701.13.01.080 |
Бак радиатора в сборе Подробнее |
|
|
| 15 | 701.13.01.010 |
Бак радиатора в сборе Подробнее |
|
|
| 16 | 700.13.01.037 |
Накладка Подробнее |
|
|
| 17 | 701.13.01.027 |
Прокладка Подробнее |
|
|
| 18 | 700.13.01.070-2 |
Боковина в сборе правая Подробнее |
|
|
| 19 | 701.13.00.021 |
Кронштейн правый Подробнее |
|
|
| 20 | 701.13.00.017 |
Накладка Подробнее |
|
