| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700А.11.08.000 |

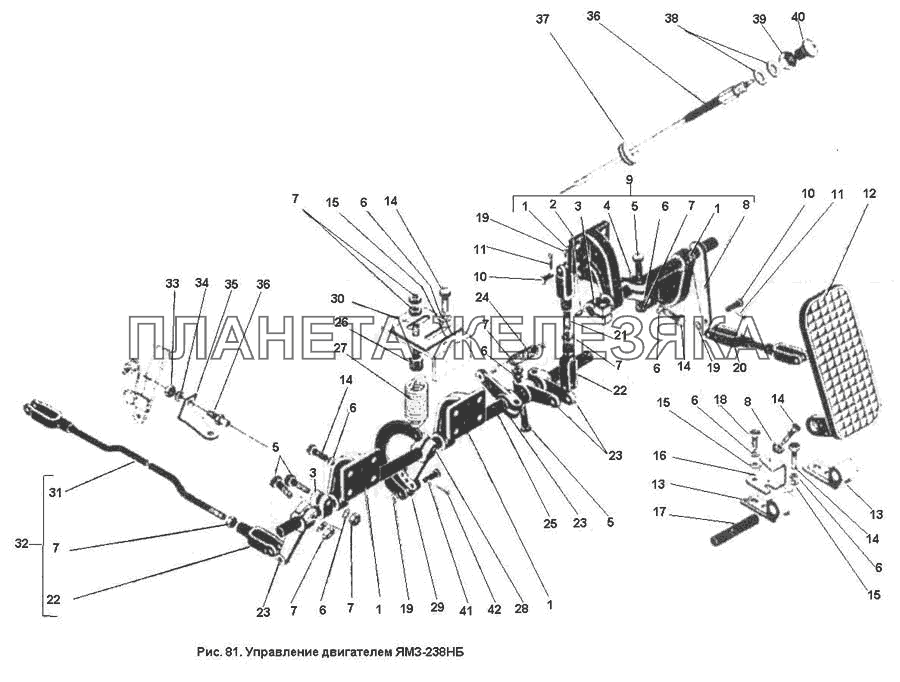

Управление двигателем Подробнее |
|
||
| 1 | 700.11.08.066 |
Кронштейн Подробнее |
|
|
| 2 | Шпонка 3Х5 ГОСТ 8795-68 |
Шпонка 3Х5 ГОСТ 8795-68 Подробнее |
|
|
| 3 | 700.11.08.081-1 |
Упор Подробнее |
|
|
| 4 | 700.11.08.139-02 |
Рычаг Подробнее |
|
|
| 5 | Болт М8Х 40 ГОСТ 78 11 -70 |
Болт М8Х 40 ГОСТ 78 11 -70 Подробнее |
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 7 | Гайка М8 ГОСТ 5927-70 |
Гайка М8 ГОСТ 5927-70 Подробнее |
|
|
| 8 | 700.11.08.450 |
Валик с рычагом Подробнее |
|
|
| 9 | 700.11.08.440 |
Валик в сборе Подробнее |
|
|
| 10 | Ось 22-6С5Х25 ГОСТ 9650-71 |
Ось 22-6С5Х25 ГОСТ 9650-71 Подробнее |
|
|
| 11 | Шплинт 1.6Х14 ГОСТ 397-79 |
Шплинт 1.6Х14 ГОСТ 397-79 Подробнее |
|
|
| 12 | 700А.11.08.160 |
Педаль в сборе Подробнее |
|
|
| 13 | 700А.11.08.024 |
Кронштейн Подробнее |
|
|
| 14 | Болт М8Х25 ГОСТ 7808-70 |
Болт М8Х25 ГОСТ 7808-70 Подробнее |
|
|
| 15 | Шайба 8.01 ГОСТ 6958-78 |
Шайба 8.01 ГОСТ 6958-78 Подробнее |
|
|
| 16 | 700А.11.08.170 |
Упор в сборе Подробнее |
|
|
| 17 | Ось 11-16С5Х150 ГОСТ 9650-71 |
Ось 11-16С5Х150 ГОСТ 9650-71 Подробнее |
|
|
| 18 | Болт М8Х16 ГОСТ 7808-70 |
Болт М8Х16 ГОСТ 7808-70 Подробнее |
|
|
| 19 | Шайба 6.01 ГОСТ 11371-78 |
Шайба 6.01 ГОСТ 11371-78 Подробнее |
|
|
| 20 | 700.11.08.350 |
Тяга в сборе Подробнее |
|
|
| 21 | 700.11.08.240-01 |
Тяга в сборе Подробнее |
|
|
| 22 | 700.11.08.062 |
Вилка тяги регулирующая Подробнее |
|
|
| 23 | 700.11.08.139-01 |
Рычаг Подробнее |
|
|
| 24 | 700.11.08.079-1 |
Пружина Подробнее |
|
|
| 25 | 700А.11.08.022-1 |
Валик Подробнее |
|
|
| 26 | 700.11.08.132 |
Болт Подробнее |
|
|
| 27 | 700.17.19.077-1 |
Пружина Подробнее |
|
|
| 28 | 700.11.08.138-1 |
Рычаг Подробнее |
|
|
| 29 | 700.11.08.590 |
Серьга в сборе Подробнее |
|
|
| 30 | 700.11.08.137 |
Планка Подробнее |
|
|
| 31 | 700А.11.08.040 |
Тяга в сборе Подробнее |
|
|
| 32 | 700А.11.08.030-1 |
Тяга в сборе Подробнее |
|
|
| 33 | Гайка М10 ГОСТ 5927-70 |
Гайка М10 ГОСТ 5927-70 Подробнее |
|
|
| 34 | Шайба 10.01 ГОСТ 1 1371-78 |
Шайба 10.01 ГОСТ 1 1371-78 Подробнее |
|
|
| 35 | 700.11.08.114 |
Кронштейн Подробнее |
|
|
| 36 | 700.11.08.200-2 |
Привод останова двигателя Подробнее |
|
|
| 37 | 700.11.00.035-1 |
Кольцо уплотнительное Подробнее |
|
|
| 38 | Шайба 12.01 ГОСТ 1 1371-78 |
Шайба 12.01 ГОСТ 1 1371-78 Подробнее |
|
|
| 39 | Гайка М12Х1.5 ГОСТ 5927-70 |
Гайка М12Х1.5 ГОСТ 5927-70 Подробнее |
|
|
| 40 | 700.11.08.190-1 |
Рукоятка Подробнее |
|
|
| 41 | 700.17.19.055-4 |
Валик Подробнее |
|
|
| 42 | Шплинт 2Х20 ГОСТ 397-79 |
Шплинт 2Х20 ГОСТ 397-79 Подробнее |
|
