| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

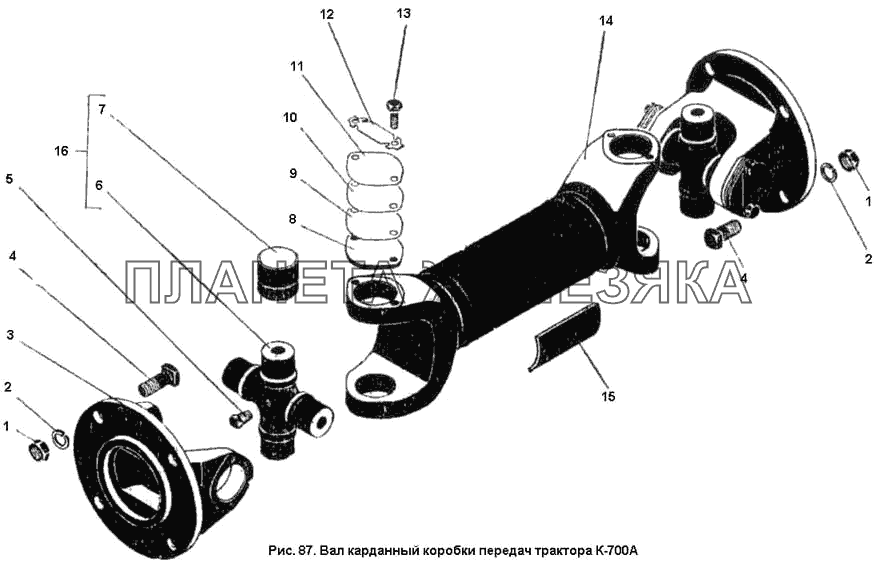

| 700А.22.08.000-2 |
Вал карданный Подробнее |
|
||
| 1 | Гайка М16Х1.5 ГОСТ 5927-70 |
Гайка М16Х1.5 ГОСТ 5927-70 Подробнее |
|
|
| 2 | Шайба 16.65Г ГОСТ 6402-70 |
Шайба 16.65Г ГОСТ 6402-70 Подробнее |
|
|
| 3 | 700А.22.08.013-1 |
Фланец Подробнее |
|
|
| 4 | 700.22.00.013 |
Болт Подробнее |
|
|
| 5 | Пробка КГ 1/8" ГОСТ 12720-67 |
Пробка КГ 1/8" ГОСТ 12720-67 Подробнее |
|
|
| 6 | 701.22.08.013 |
Крестовина Подробнее |
|
|
| 7 | Подшипник 804707К4С10 ТУ 37.006.065-74 |
Подшипник 804707К4С10 ТУ 37.006.065-74 Подробнее |
|
|
| 8 | 200-2201040 |
Крышка подшипника Подробнее |
|
|
| 9 | 700.22.08.036-1 |
Пластина балансировочная Подробнее |
|
|
| 10 | 700.22.08.036-2 |
Пластина балансировочная Подробнее |
|
|
| 11 | 700.22.08.036-3 |
Пластина балансировочная Подробнее |
|
|
| 12 | 200-2201041 |
Планка стопорная Подробнее |
|
|
| 13 | Болт М8Х1.6Х16 ГОСТ 7808-70 |
Болт М8Х1.6Х16 ГОСТ 7808-70 Подробнее |
|
|
| 14 | 700А.22.08.020 |
Вал карданный в сборе Подробнее |
|
|
| 15 | 200-2202070 |
Пластина балансировочная Подробнее |
|
|
| 16 | 701.22.08.010Р |
Крестовина с подшипниками (комплект) Подробнее |
|
