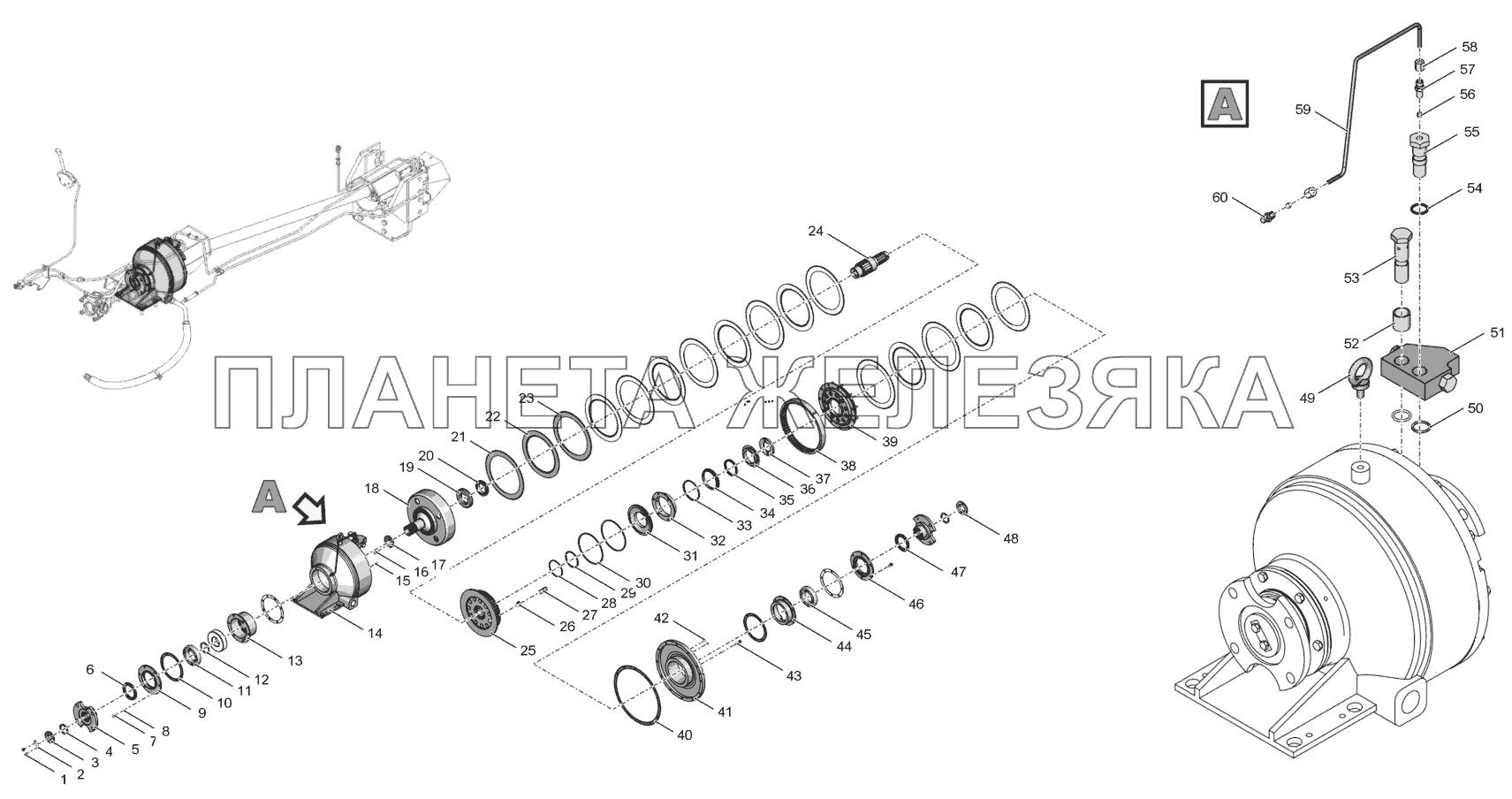

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | БолтМ8-6gх20.56.019 |
Болт М8-6gх20.56.019 Подробнее |
|
|
| 2 | 700.42.02.047 |
Планка стопорная Подробнее |
|
|
| 3 | 700.42.02.016 |
Шайба Подробнее |
|
|
| 4 | 744Р-4230017 |
Прокладка Подробнее |
|
|
| 5 | 744Р-4230015-1 |
Фланец Подробнее |
|
|
| 6 | 700А.17.01.430 |
Манжета 75x100x10 Подробнее |
|
|
| 7 | БолтМ8-6gх25.56.019 |
Болт М8-6gх25.56.019 Подробнее |
|
|
| 8 | Шайба8.65Г.05 |
Шайба 8.65Г.05 Подробнее |
|
|
| 9 | 744Р-4230021-02 |
Крышка Подробнее |
|
|
| 10 | 744Р-4230025 |
Прокладка Подробнее |
|
|
 |
11 | 311 |
Подшипник Подробнее |
|
| 12 | 700.17.01.141 |
Кольцо распорное Подробнее |
|
|
| 13 | 744Р-4230022 |
Стакан Подробнее |
|
|
| 14 | 744Р-4230011 |
Корпус муфты Подробнее |
|
|
| 15 | Штифт8и8х18 |
Штифт 8 и 8х18 Подробнее |
|
|
| 16 | Болт3М8-6gх20.88.45Х.019 |
Болт 3М8-6gх20.88.45Х.019 Подробнее |
|
|
| 17 | 744Р-4230028 |
Шайба Подробнее |
|
|
| 18 | 744Р-4230010 |
Вал Подробнее |
|
|
 |
19 | 212 |
Подшипник Подробнее |
|
| 20 | 700А.42.30.029-1 |
Кольцо Подробнее |
|
|
| 21 | 700А.17.01.037-3 |
Диск Подробнее |
|
|
| 22 | 700А.17.01.038-2 |
Диск Подробнее |
|
|
| 23 | 700А.17.01.037-1 |
Диск Подробнее |
|
|
| 24 | 744Р-4230014 |
Вал Подробнее |
|
|
| 25 | 700А.17.01.047-2 |
Барабан средний Подробнее |
|
|
| 26 | 700.17.01.033-1 |
Стакан Подробнее |
|
|
| 27 | 700А.17.01.034-2 |
Пружина Подробнее |
|
|
| 28 | 700.17.01.458-1 |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 700А.17.01.101-1 |
Кольцо Подробнее |
|
|
| 30 | 700.17.01.459 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 2256010-4230023 |
Диск Подробнее |
|
|
| 32 | 700.42.30.018 |
Стакан Подробнее |
|
|
| 33 | 700.17.01.324-2 |
Манжета Подробнее |
|
|
| 34 | 700А.17.01.051 |
Кольцо уплотнительное Подробнее |
|
|
| 35 | 2256010-4230022 |
Кольцо Подробнее |
|
|
| 36 | 700А.17.01.366-1 |
Кольцо Подробнее |
|
|
| 37 | 700А.42.30.041 |
Кольцо Подробнее |
|
|
| 38 | 2256010-4230021 |
Венец Подробнее |
|
|
| 39 | 2256010-4230030 |
Диск Подробнее |
|
|
| 40 | 744Р-4230024 |
Прокладка Подробнее |
|
|
| 41 | 744Р-4230012 |
Крышка Подробнее |
|
|
| 42 | 700.17.02.029 |
Заглушка Подробнее |
|
|
| 43 | БолтМ8-6gх45.56.019 |
Болт М8-6gх45.56.019 Подробнее |
|
|
| 44 | 744Р-4230023 |
Стакан Подробнее |
|
|
 |
45 | 1311 |
Подшипник Подробнее |
|
| 46 | 744Р-4230021-01 |
Крышка Подробнее |
|
|
| 47 | 700А.17.01.450 |
Манжета 75х100х10 Подробнее |
|
|
| 48 | 744Р-4230016 |
Гайка Подробнее |
|
|
| 49 | Рым-болтМ10.019 |
Рым-болт М10.019 Подробнее |
|
|
| 50 | Кольцо022-028-36-1-3 |
Кольцо 022-028-36-1-3 Подробнее |
|
|
| 51 | 744-4200150-1 |
Распределитель Подробнее |
|
|
| 52 | 744Р-4230019 |
Прокладка Подробнее |
|
|
| 53 | 744-4200011-1 |
Болт Подробнее |
|
|
| 54 | Прокладка20М1 |
Прокладка 20 М1 Подробнее |
|
|
| 55 | 744-4200012-1 |
Болт Подробнее |
|
|
| 56 | 2256010-3500092 |
Муфта Подробнее |
|
|
| 57 | 744-4200031 |
Штуцер Подробнее |
|
|
| 58 | 2256010-3500087 |
Гайка Подробнее |
|
|
| 59 | 744-4200021 |
Труба Подробнее |
|
|
| 60 | 744-4200022 |
Штуцер Подробнее |
|
