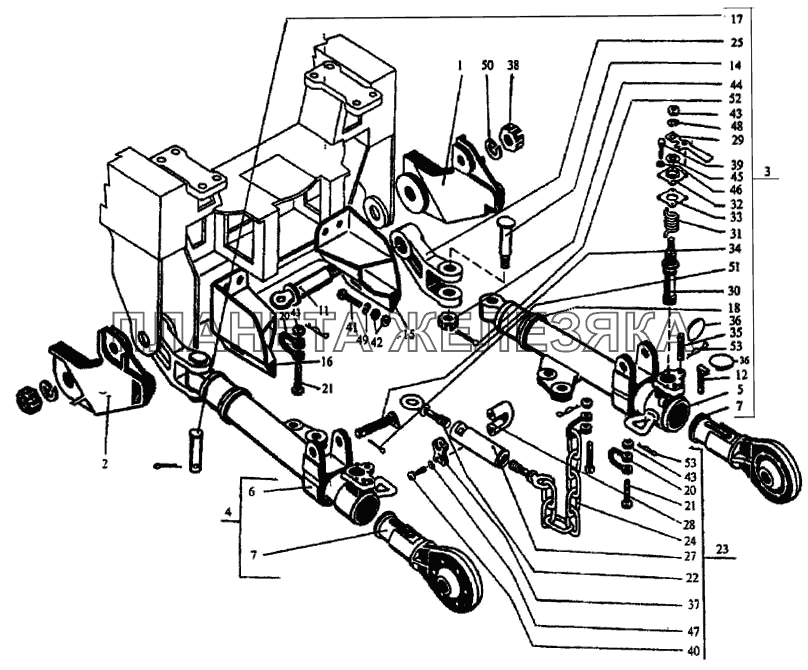

| ← Механизм навески (верхняя часть) входит в 744-4628000 | Крюк гидрофицированный 700А.4629000 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2256010-4628140 |
Упор правый Подробнее |
|
|
| 2 | 2256010-4628150 |
Упор левый Подробнее |
|
|
| 3 | 2256010-4628340-1 |
Тяга нижняя правая Подробнее |
|
|
| 4 | 2256010-4628350-1 |
Тяга нижняя левая Подробнее |
|
|
| 5 | 2256010-4628390-1 |
Корпус тяги правой Подробнее |
|
|
| 6 | 2256010-4628400-1 |
Корпус тяги левой Подробнее |
|
|
| 7 | 700А.4628440-1 |
Тяга выдвижная Подробнее |
|
|
| 8 | 2256010-4628096 |
Рычаг Подробнее |
|
|
| 11 | 2256010-4628014-2 |
Ось Подробнее |
|
|
| 12 | 2256010-4628015 |
Чека Подробнее |
|
|
| 14 | 2256010-4628022 |
Ось Подробнее |
|
|
| 15 | 2256010-4628098 |
Кронштейн правый Подробнее |
|
|
| 16 | 2256010-4628097 |
Кронштейн левый Подробнее |
|
|
| 17 | 2256010-4628103-1 |
Ось Подробнее |
|
|
| 18 | 2256010-4628119 |
Кулачок Подробнее |
|
|
| 20 | 700А.4628071 |
Звено Подробнее |
|
|
| 21 | 700А.4628088 |
Ось Подробнее |
|
|
| 22 | 700А.4628163 |
Винт Подробнее |
|
|
| 23 | 700.4628290-1 |
Раскос горизонтальный Подробнее |
|
|
| 24 | 700.4628330-3 |
Цепь Подробнее |
|
|
| 27 | 700.4628164-2 |
Труба Подробнее |
|
|
| 28 | 700.4628228-2 |
Хомут Подробнее |
|
|
| 29 | 700.4628229-1 |
Рукоятка Подробнее |
|
|
| 30 | 700.4628231-1 |
Стопор Подробнее |
|
|
| 31 | 700.4628232 |
Пружина Подробнее |
|
|
| 32 | 700.4628237-2 |
Крышка Подробнее |
|
|
| 33 | 700.4628241-1 |
Прокладка Подробнее |
|
|
| 34 | 700.4628251 |
Ось Подробнее |
|
|
| 35 | 700.4628266 |
Чека Подробнее |
|
|
| 36 | 700.4628272-1 |
Кольцо Подробнее |
|
|
| 37 | 700.4628273 |
Крышка Подробнее |
|
|
| 38 | 700.4628275-1 |
Гайка Подробнее |
|
|
| 39 | М8х20 |
Болт Подробнее |
|
|
| 40 | М12х30 |
Болт Подробнее |
|
|
| 41 | М27х70 |
Болт Подробнее |
|
|
| 42 | М27 |
Гайка Подробнее |
|
|
| 43 | М20х1,5 |
Гайка Подробнее |
|
|
| 44 | М36х3 |
Гайка Подробнее |
|
|
| 45 | СП42-29-5 |
Кольцо Подробнее |
|
|
| 46 | 8.65Г |
Шайба Подробнее |
|
|
| 47 | 12.65Г |
Шайба Подробнее |
|
|
| 48 | 20.65Г |
Шайба Подробнее |
|
|
| 49 | 27.65Г |
Шайба Подробнее |
|
|
| 50 | 48.65Г |
Шайба Подробнее |
|
|
| 51 | 6,3х45 |
Шплинт Подробнее |
|
|
| 52 | 6,3х70 |
Шплинт Подробнее |
|
|
| 53 | 700А.4628067 |
Фиксатор Подробнее |
|
