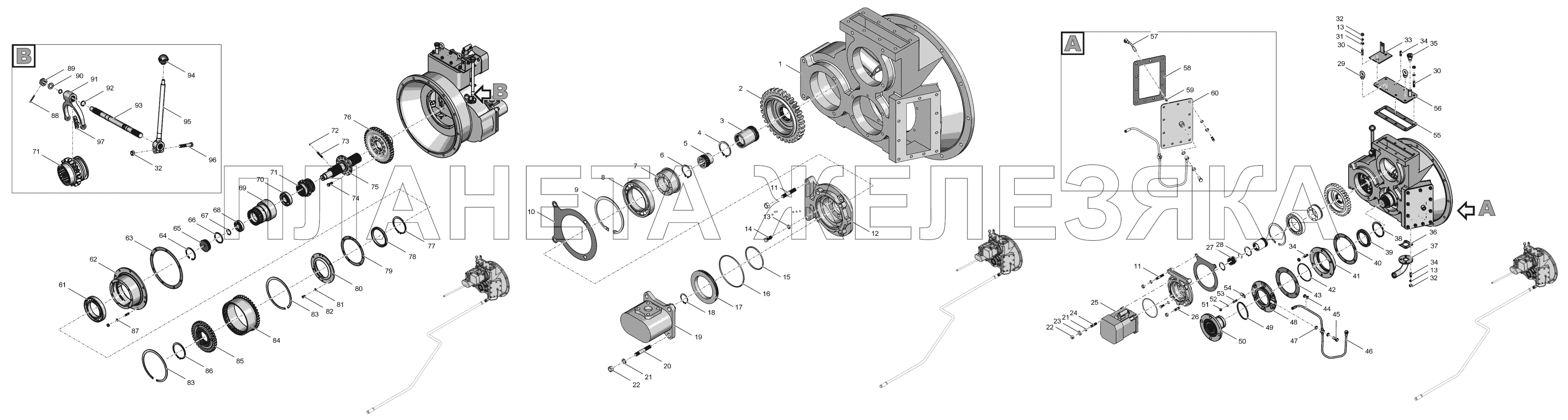

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 700А.16.02.011-5-01 |
Картер Подробнее |
|
|
| 2 | 702.16.03.106-2 |
Шестерня Подробнее |
|
|
| 3 | 744Р-1602022 |
Муфта Подробнее |
|
|
| 4 | КольцоС55 |
Кольцо С55 Подробнее |
|
|
| 5 | 744Р-1600013 |
Муфта Подробнее |
|
|
| 6 | КольцоС45 |
Кольцо С45 Подробнее |
|
|
| 7 | 700А.16.02.054-1 |
Втулка Подробнее |
|
|
 |
8 | 118 |
Подшипник Подробнее |
|
| 9 | КольцоС140 |
Кольцо С140 Подробнее |
|
|
| 10 | 700А.16.02.063-2 |
Прокладка Подробнее |
|
|
| 11 | ШпилькаМ12-6gх50.56.019 |
Шпилька М12-6gх50.56.019 Подробнее |
|
|
| 12 | 744Р2-1602005 |
Стакан Подробнее |
|
|
| 13 | Шайба10.65Г.05 |
Шайба 10.65Г.05 Подробнее |
|
|
| 14 | БолтМ10-6gх25.56.019 |
Болт М10-6gх25.56.019 Подробнее |
|
|
| 15 | Кольцо084-090-36-1-3 |
Кольцо 084-090-36-1-3 Подробнее |
|
|
| 16 | Кольцо120-126-36-1-3 |
Кольцо 120-126-36-1-3 Подробнее |
|
|
| 17 | 744Р2-1602006 |
Втулка Подробнее |
|
|
| 18 | КольцоС34 |
Кольцо С34 Подробнее |
|
|
| 19 | НШ80Г-4LU4A1A |
Насос Подробнее |
|
|
| 20 | ШпилькаМ12-6gх60.56.019 |
Шпилька М12-6gх60.56.019 Подробнее |
|
|
| 21 | Шайба12.65Г.05 |
Шайба 12.65Г.05 Подробнее |
|
|
| 22 | ГайкаМ12-6Н.8С.019 |
Гайка М12-6Н.8С.019 Подробнее |
|
|
| 23 | 2765015-1600015-01 |
Шайба Подробнее |
|
|
| 24 | ШпилькаМ12-6gх35.56.019 |
Шпилька М12-6gх35.56.019 Подробнее |
|
|
| 25 | A10VN085DFR,53L-VSD62N00 |
Насос Подробнее |
|
|
| 26 | ШпилькаМ8-6gх25.56.019 |
Шпилька М8-6gх25.56.019 Подробнее |
|
|
| 27 | 744Р2-1602003-1 |
Муфта Подробнее |
|
|
| 28 | 744Р2-1602004 |
Кольцо Подробнее |
|
|
| 29 | Рым-болтМ10.019 |
Рым-болт М10.019 Подробнее |
|
|
| 30 | ШпилькаМ10-6gх30.56.019 |
Шпилька М10-6gх30.56.019 Подробнее |
|
|
| 31 | Шайба16.01.016 |
Шайба 16.01.016 Подробнее |
|
|
| 32 | ГайкаМ10-6Н.8С.019 |
Гайка М10-6Н.8С.019 Подробнее |
|
|
| 33 | 744-1600030 |
Кронштейн Подробнее |
|
|
| 34 | ШпилькаМ10-6gх22.56.019 |
Шпилька М10-6gх22.56.019 Подробнее |
|
|
| 35 | 700.42.02.050 |
Сапун Подробнее |
|
|
| 36 | 700.17.01.251-1 |
Прокладка Подробнее |
|
|
| 37 | 700А.16.02.110 |
Патрубок в сборе Подробнее |
|
|
| 38 | КольцоС90 |
Кольцо С90 Подробнее |
|
|
| 39 | Манжета85х110-12BAUSLX272NBR |
Манжета 85х110-12 BAUSLX2 72NBR Подробнее |
|
|
| 40 | 700А.16.02.062 |
Прокладка Подробнее |
|
|
| 41 | 2256010-1600021 |
Стакан Подробнее |
|
|
| 42 | Кольцо110-116-36-1-3 |
Кольцо 110-116-36-1-3 Подробнее |
|
|
| 43 | 2256010-1600025 |
Прокладка Подробнее |
|
|
| 44 | 700А.11.00.057 |
Втулка Подробнее |
|
|
| 45 | 700.11.00.039 |
Болт зажимной Подробнее |
|
|
| 46 | 744Р-1602030 |
Трубопровод Подробнее |
|
|
| 47 | 700А.46.14.092-1 |
Прокладка Подробнее |
|
|
| 48 | 744Р-1602034 |
Крышка Подробнее |
|
|
| 49 | Кольцо070-076-36-1-3 |
Кольцо 070-076-36-1-3 Подробнее |
|
|
| 50 | 744Р-1602033 |
Фланец Подробнее |
|
|
| 51 | ГайкаМ8-6Н.8С.019 |
Гайка М8-6Н.8С.019 Подробнее |
|
|
| 52 | Шайба8.65Г.05 |
Шайба 8.65Г.05 Подробнее |
|
|
| 53 | ШпилькаМ8-6gх25.56.019 |
Шпилька М8-6gх25.56.019 Подробнее |
|
|
| 54 | Скоба12.18.9.0 |
Скоба 12.18.9.0 Подробнее |
|
|
| 55 | 700А.16.02.037 |
Прокладка Подробнее |
|
|
| 56 | 744Р-1602040 |
Крышка Подробнее |
|
|
| 57 | 744Р-1602020 |
Труба Подробнее |
|
|
| 58 | 700А.16.02.036 |
Прокладка Подробнее |
|
|
| 59 | Кольцо012-016-25-1-3 |
Кольцо 012-016-25-1-3 Подробнее |
|
|
| 60 | 744Р-1602010 |
Крышка Подробнее |
|
|
 |
61 | 122 |
Подшипник Подробнее |
|
| 62 | 744Р-1602011-1 |
Стакан Подробнее |
|
|
| 63 | 744Р-1602021 |
Прокладка Подробнее |
|
|
| 64 | КольцоС80 |
Кольцо С80 Подробнее |
|
|
| 65 | 744Р-1602019 |
Крышка Подробнее |
|
|
| 66 | Кольцо063-073-58-1-3 |
Кольцо 063-073-58-1-3 Подробнее |
|
|
| 67 | КольцоС35 |
Кольцо С35 Подробнее |
|
|
 |
68 | 207 |
Подшипник Подробнее |
|
| 69 | 744Р-1602012 |
Вал-муфта Подробнее |
|
|
 |
70 | 308 |
Подшипник Подробнее |
|
| 71 | 744Р-1602013 |
Муфта Подробнее |
|
|
| 72 | ШарикБ8-100 |
Шарик Б8-100 Подробнее |
|
|
| 73 | 700А.16.02.059 |
Пружина Подробнее |
|
|
| 74 | Болт3М12-6gх30.88.45Х.019 |
Болт 3М12-6gх30.88.45Х.019 Подробнее |
|
|
| 75 | 744Р-1602016 |
Вал Подробнее |
|
|
| 76 | 744Р-1602032-02 |
Шестерня Подробнее |
|
|
| 77 | КольцоС110 |
Кольцо С110 Подробнее |
|
|
| 78 | Манжета1.1-110х135-4 |
Манжета1.1-110х135-4 Подробнее |
|
|
| 79 | 744Р-1602031 |
Прокладка Подробнее |
|
|
| 80 | 744Р-1602014 |
Крышка Подробнее |
|
|
| 81 | Шайба8.01.019 |
Шайба 8.01.019 Подробнее |
|
|
| 82 | БолтМ8-6gх16.56.019 |
Болт М8-6gx16.56.019 Подробнее |
|
|
| 83 | КольцоС215 |
Кольцо С215 Подробнее |
|
|
| 84 | 744Р-1602015-1 |
Муфта наружная Подробнее |
|
|
| 85 | 744Р-1602018-1 |
Муфта внутренняя Подробнее |
|
|
| 86 | КольцоС105 |
Кольцо С105 Подробнее |
|
|
| 87 | Шайба10.01.019 |
Шайба 10.01.019 Подробнее |
|
|
| 88 | Шплинт3,2х28,016 |
Шплинт 3,2х28,016 Подробнее |
|
|
| 89 | ГайкаМ16х1,5-6H.8С.019 |
Гайка М16х1,5-6H.8С.019 Подробнее |
|
|
| 90 | Шайба10.01.016 |
Шайба 10.01.016 Подробнее |
|
|
| 91 | 700А.16.02.051 |
Вилка Подробнее |
|
|
| 92 | Кольцо016-020-25-1-3 |
Кольцо 016-020-25-1-3 Подробнее |
|
|
| 93 | 744Р-1602039 |
Валик Подробнее |
|
|
| 94 | 700.37.00.011-1 |
Шар Подробнее |
|
|
| 95 | 700А.00.16.100-1 |
Рычаг Подробнее |
|
|
| 96 | БолтМ10-6gх50.56.019 |
Болт М10-6gх50.56.019 Подробнее |
|
|
| 97 | 700.17.01.248 |
Сухарь Подробнее |
|
