| ← Детали механизма навески | Узлы и детали основного цилиндра → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

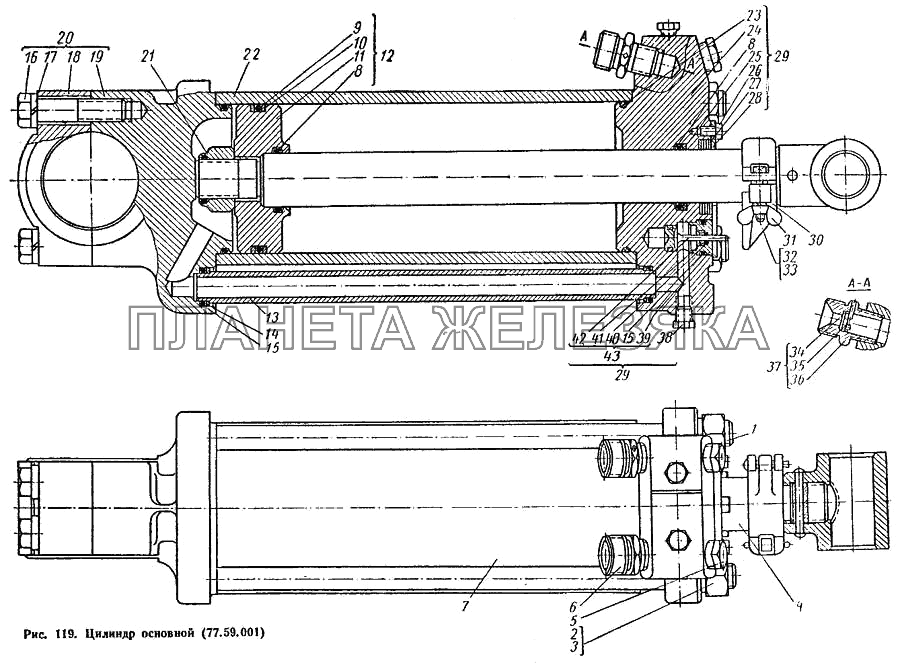

| 77.59.001 |
Цилиндр основной Подробнее |
|
||
| Ц90-1212030 |
Палец упора Подробнее |
|
||
| 1 | Ц110-1414041А |
Шпилька Подробнее |
|
|
| 2 | Гайка М18 |
Гайка М18, ГОСТ 5915-62 Подробнее |
|
|
| 3 | Шайба пружинная 18Н |
Шайба пружинная 18Н, ГОСТ 6402-61 Подробнее |
|
|
| 4 | Ц110-1414002 |
Шток в сборе Подробнее |
|
|
| 5 | Пробка КГ-1/2" |
Пробка резьбовая коническая КГ-1/2", ГОСТ 12720-67 Подробнее |
|
|
| 6 | А40/50-2637023 |
Штуцер 1/3" Подробнее |
|
|
| 7 | Ц110-1414001А |
Цилиндр в сборе Подробнее |
|
|
| 8 | Ц110-1414044 |
Кольцо Подробнее |
|
|
| 9 | Ц110-1414043 |
Кольцо Подробнее |
|
|
| 10 | Ц110-1414042 |
Прокладка Подробнее |
|
|
| 11 | Ц110-1414023А |
Поршень Подробнее |
|
|
| 12 | Ц110-1414009 |
Поршень в сборе Подробнее |
|
|
| 13 | Ц110-1414026-А |
Маслопровод Подробнее |
|
|
| 14 | Ц90-1212027 |
Шайба Подробнее |
|
|
| 15 | Ц90-1212046 |
Кольцо Подробнее |
|
|
| 16 | Болт М16Х65 |
Болт М16Х65, ГОСТ 7795-62 Подробнее |
|
|
| 17 | Шайба пружинная 16Н |
Шайба пружинная 16Н, ГОСТ 6402-61 Подробнее |
|
|
| 18 | Ц110-1414051А |
Бугель Подробнее |
|
|
| 19 | Ц110-1414020-А |
Крышка задняя Подробнее |
|
|
| 20 | Ц110-1414008-А |
Крышка задняя в сборе Подробнее |
|
|
| 21 | Ц110-1414007 |
Гайка в сборе Подробнее |
|
|
| 22 | Ц110-1414022 |
Корпус Подробнее |
|
|
| 23 | Ц110-1414045 |
Кольцо Подробнее |
|
|
| 24 | Ц110-1414021-Ж |
Крышка передняя Подробнее |
|
|
| 25 | Ц110-1414048 |
Прокладка Подробнее |
|
|
| 26 | Болт М6Х14 |
Болт М6Х14, ГОСТ 7798-52 Подробнее |
|
|
| 27 | Ц110-1414036 |
Чистик Подробнее |
|
|
| 28 | Ц110-1414035 |
Крышка чистиков Подробнее |
|
|
| 29 | Ц110-1414010Е |
Крышка передняя в сборе Подробнее |
|
|
| 30 | Ц110-1414003А |
Упор в сборе Подробнее |
|
|
| 31 | Гайка М6-001 |
Гайки-барашки М6-001, ГОСТ 3032-66 Подробнее |
|
|
| 32 | Болт М6Х35 |
Болт М6Х35, ГОСТ 7798-62 Подробнее |
|
|
| 33 | Шайба пружинная 6Н |
Шайба пружинная 6Н, ГОСТ 6402-61 Подробнее |
|
|
| 34 | А60/75-2751031-1 |
Штифт конический Подробнее |
|
|
| 35 | А40/50-2642032-IV |
Шайба клапана Подробнее |
|
|
| 36 | А60/75-2751030-1 |
Корпус замедлительного клапана Подробнее |
|
|
| 37 | А60/75-2751002-IVА |
Замедлительный клапан в сборе Подробнее |
|
|
| 38 | Пробка КГ-1/4" |
Пробка резьбовая коническая КГ-1/8", ГОСТ 12720-67 Подробнее |
|
|
| 39 | Ц90-1212033А |
Корпус клапана Подробнее |
|
|
| 40 | Ц90-1212047 |
Кольцо Подробнее |
|
|
| 41 | Ц90-1212034 |
Втулка Подробнее |
|
|
| 42 | Ц90-1212004А |
Клапан с уплотнением Подробнее |
|
|
| 43 | Ц90-1212005А |
Клапан в сборе Подробнее |
|
