| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

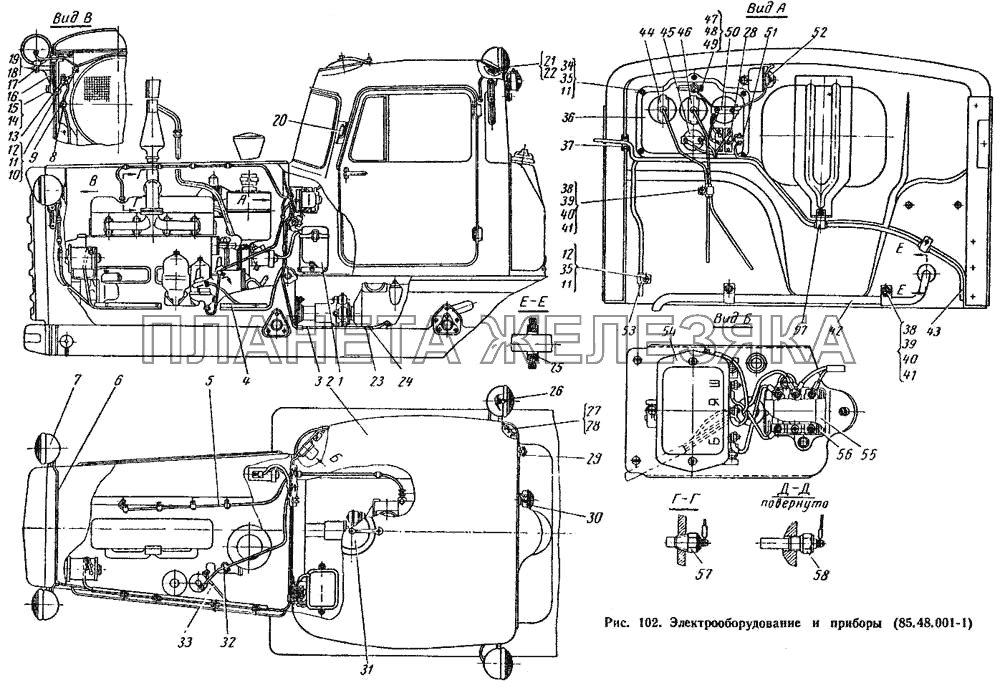

| 85.48.001-1 |
Электрооборудование и приборы Подробнее |
|
||
| 85.48.032Р |
Трубка к масляному манометру УКМ в сборе с ввертным штуцером (для запасных частей) Подробнее |
|
||
| А12-Б |
Лампа накаливания электрическая Подробнее |
|
||
| Винт М5Х12 |
Винт М5Х12, ГОСТ 1489-62 Подробнее |
|
||
| Винт М5Х30 |
Винт М5Х30, ГОСТ 1489-62 Подробнее |
|
||
| Винт М6Х25 |
Винт М6Х25, ГОСТ 1489-62 Подробнее |
|
||
| Винт М6Х30 |
Винт М6Х30, ГОСТ 1489-62 Подробнее |
|
||
| ЗДФ.524.000 |
Переносная лампа типа ПЛТМ Подробнее |
|
||
| Муфта конусная 6 |
Муфта конусная 6, ГОСТ 9121-59 Подробнее |
|
||
| Проволока 1Х100 |
Проволока 1Х100 стальная, ГОСТ 3282-46 Подробнее |
|
||
| ПС300А-3723150 |
Вилка штепсельная Подробнее |
|
||
| Штифт цилиндрический 4Пр22аХ22 Т.О., ГОС |
Штифт цилиндрический 4Пр22аХ22 Т.О., ГОСТ 3128-62 Подробнее |
|
||
| 1 | 77.48.011-3 |
Установка аккумулятора Подробнее |
|
|
| 2 | 77.48.012 |
Монтаж проводов и приборов в кабине Подробнее |
|
|
| 3 | 85.48.032 |
Трубка к масляному манометру в сборе Подробнее |
|
|
| 4 | 77.48.137-4 |
Рейка листа бокового Подробнее |
|
|
| 6 | 85.48.015 |
Пучок проводов передних фар Подробнее |
|
|
| 7 | ФГ304-371000Г |
Фара тракторная Подробнее |
|
|
| 8 | 77.48.134 |
Трубка защитная для проводов Подробнее |
|
|
| 9 | 77.48.139 |
Скоба малая Подробнее |
|
|
| 10 | Шайба 6 |
Шайба 6, ГОСТ 11371-65 Подробнее |
|
|
| 11 | Шайба пружинная 6Н |
Шайба пружинная 6Н, ГОСТ 6402-61 Подробнее |
|
|
| 12 | Винт М6Х18 |
Винт М6Х18, ГОСТ 1489-62 Подробнее |
|
|
| 13 | ПСЧ-А2 |
Панель соединительная проводов двухклеммовая Подробнее |
|
|
| 14 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 15 | Болт М10Х30 |
Болт М10Х30, ГОСТ 7796-62 Подробнее |
|
|
| 16 | 54.48.402-1А |
Кронштейн фары Подробнее |
|
|
| 17 | 54.48.431 |
Чашка кронштейна фары Подробнее |
|
|
| 18 | Шайба пружинная 14Н |
Шайба пружинная 14Н, ГОСТ 6402-61 Подробнее |
|
|
| 19 | Болт М14Х65 |
Болт М14Х65 кл. 2-010, ГОСТ 7795-62 Подробнее |
|
|
| 20 | СК-ВК322-3710000-ЭТ |
Включатель кнопочный двухклеммный Подробнее |
|
|
| 21 | ПК201-3714010 |
Плафон Подробнее |
|
|
| 22 | А12-3 |
Лампа накаливания электрическая Подробнее |
|
|
| 23 | 77.48.136 |
Скоба открытая широкая Подробнее |
|
|
| 24 | 54.48.419 |
Трубка капилляра защитная Подробнее |
|
|
| 26 | А12-32 |
Лампа накаливания электрическая Подробнее |
|
|
| 29 | ПС300-3723100-А2 |
Розетка штепсельная в сборе Подробнее |
|
|
| 31 | 77.48.023 |
Установка вентилятора Подробнее |
|
|
| 32 | 77.48.131 |
Скоба Подробнее |
|
|
| 33 | 77.48.217-1 |
Провод Подробнее |
|
|
| 34 | Винт М6Х16 |
Винт М6Х16, ГОСТ 1489-62 Подробнее |
|
|
| 35 | Гайка М6 |
Гайка М6, ГОСТ 5915-62 Подробнее |
|
|
| 36 | 85.48.017 |
Монтаж приборов на щитке аппаратурном Подробнее |
|
|
| 38 | Болт М8Х20 |
Болт М8Х20, ГОСТ 7796-62 Подробнее |
|
|
| 41 | Шайба 8 |
Шайба 8, ГОСТ 11371-65 Подробнее |
|
|
| 42 | 77.48.020 |
Провод стартерный в сборе Подробнее |
|
|
| 43 | 85.48.026-2 |
Пучок проводов генератора Подробнее |
|
|
| 45 | АП200-3811000-Г |
Амперметр Подробнее |
|
|
| 47 | Винт М4Х12 |
Винт М4Х12, ГОСТ 1489-62 Подробнее |
|
|
| 48 | Гайка М4 |
Гайка М4, ГОСТ 5915-62 Подробнее |
|
|
| 49 | Шайба 4 |
Шайба 4, ГОСТ 11371-65 Подробнее |
|
|
| 52 | 77.13.132 |
Скоба Подробнее |
|
|
| 53 | 77.48.132Т |
Скоба Подробнее |
|
|
| 54 | РР315-3702000ДГ |
Реле-регулятор 12 в, 15 а Подробнее |
|
|
| 55 | ПР12-3722000-Д |
Блок предохранителей в сборе Подробнее |
|
|
| 56 | 77.48.170 |
Перемычка блока предохранителей Подробнее |
|
|
| 58 | ТМ103-3808000Г |
Сигнализатор температуры Подробнее |
|
|
| 64 | 77.48.155 |
Резиновый наконечник Подробнее |
|
|
| 73 | 77.48.142 |
Крышка Подробнее |
|
|
| 79 | 77.48.157 |
Ободок направляющий Подробнее |
|
|
| 80 | 77.48.028 |
Корпус вентилятора в сборе Подробнее |
|
|
| 89 | 77.48.029 |
Крыльчатка вентилятора в сборе Подробнее |
|
|
| 93 | 77.48.030-1 |
Ручка крышки вентилятора Подробнее |
|
|
| 95 | 77.48.156 |
Прокладка электромотора Подробнее |
|
|
| 97 | 77.48.135 |
Скоба открытая Подробнее |
|
