| ← Механизм газораспределения | Редуктор пускового двигателя → |

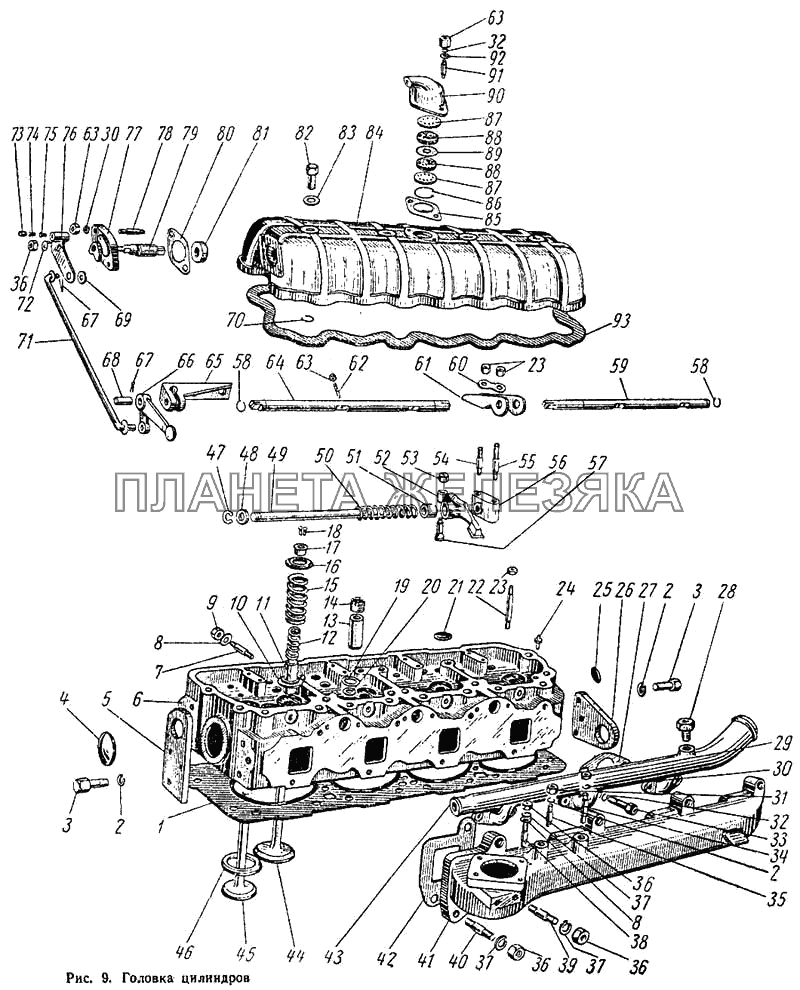

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 01-06с3 |
Коромысло клапана в сборе Подробнее |
|
||
| 41-06с11 |
Сапун в сборе Подробнее |
|
||
| 41-06с15 |
Труба водяная в сборе Подробнее |
|
||
| 41-06с20 |
Корпус декомпрессора с фиксатором в сборе Подробнее |
|
||
| 41-06с6 |
Передаточный механизм газораспределения Подробнее |
|
||
| 43-06с13-1 |
Коллектор впускной в сборе Подробнее |
|
||
| 43-06с2 |
Головка цилиндров в сборе Подробнее |
|
||
| 43-06с7 |
Колпак головки цилиндров в сборе Подробнее |
|
||
| 43-06с9 |
Головка с клапанами Подробнее |
|
||
| 1 | 43-06с8 |
Прокладка головки в сборе Подробнее |
|
|
| 2 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 12Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 3 | 01-0699 |
Болт Подробнее |
|
|
| 4 | Заглушка 60, ГОСТ 3111-67 |
Заглушка 60, ГОСТ 3111-67 Подробнее |
|
|
| 5 | 6А1-0643 |
Кронштейн грузовой задний Подробнее |
|
|
| 6 | 43-0601-1 |
Головка цилиндров Подробнее |
|
|
| 7 | Шпилька М10Х32 Н478-66 |
Шпилька М10Х32 Н478-66 Подробнее |
|
|
| 8 | Шайба 10,5Х17,5Х2 Н495-66 |
Шайба 10,5Х17,5Х2 Н495-66 Подробнее |
|
|
| 9 | СМД7-0645 |
Гайка крепления выхлопного коллектора Подробнее |
|
|
 |
10 | 236-1007025 |
Шайба пружин клапана Подробнее |
|
| 11 | 6Т2-0603А |
Втулка клапана направляющая Подробнее |
|
|
| 12 | 236-1007021 |
Пружина клапана внутренняя Подробнее |
|
|
| 13 | 236-1003112Б |
Стакан форсунки Подробнее |
|
|
 |
14 | 236-1003113 |
Гайка стакана форсунки Подробнее |
|
| 15 | 236-1007020 |
Пружина клапана наружная Подробнее |
|
|
| 16 | 236-1007024Б |
Тарелка пружин клапана Подробнее |
|
|
| 17 | 236-1007026 |
Втулка тарелки пружин клапана Подробнее |
|
|
| 17 | Кольцо НЭ-22 ГОСТ 9301-59 Н512-66 |
Кольцо НЭ-22 ГОСТ 9301- 59 Н512-66 Подробнее |
|
|
 |
18 | 236-1007028 |
Сухарь клапана Подробнее |
|
| 19 | 236-1003114-В |
Кольцо стакана форсунки уплотнительное Подробнее |
|
|
| 20 | 312472-П |
Шайба Подробнее |
|
|
| 21 | Заглушка 35, ГОСТ 3111-67 |
Заглушка 35, ГОСТ 3111-67 Подробнее |
|
|
| 22 | Шпилька М12Х1,25 кл. 2а-95, Н479-66 |
Шпилька М12Х1,25 кл. 2а-95, Н479-66 Подробнее |
|
|
| 23 | Гайка М12Х1,25 кл. 2а-055, ГОСТ 2524-62 |
Гайка М12Х1,25 кл. 2а-055, ГОСТ 2524-62 Подробнее |
|
|
| 24 | Ниппель 6Х33 Н509-66 |
Ниппель 6Х33 Н509-66 Подробнее |
|
|
| 25 | Заглушка 40, ГОСТ 3111-67 |
Заглушка 40, ГОСТ 3111-67 Подробнее |
|
|
| 26 | 6А1-0666 |
Кронштейн грузовой передний Подробнее |
|
|
| 27 | 6А1-0657 |
Прокладка водяной трубы Подробнее |
|
|
| 28 | 41-0659 |
Втулка резьбовая Подробнее |
|
|
| 29 | Гайка М14 кл. 2-055, ГОСТ 2524-62 |
Гайка М14 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 30 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 14Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 31 | Гайка М12 кл. 2-055, ГОСТ 2524-62 |
Гайка М12 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 32 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 8Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 33 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 |
Болт М8Х25 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 34 | Шпилька Б М14 кл. Т0/2Х40 (28/30) 055 Н6 |
Шпилька Б М14 кл. Т0/2Х40 (28/30) 055 Н620-68 Подробнее |
|
|
| 35 | Шпилька М12Х28 Н478-66 |
Шпилька М12Х28 Н478-66 Подробнее |
|
|
| 36 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Гайка М10 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 37 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 10Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 38 | Шпилька М10Х28 Н478-66 |
Шпилька М10Х28 Н478-66 Подробнее |
|
|
| 39 | Шпилька М10Х23 К478-66 |
Шпилька М10Х23 К478-66 Подробнее |
|
|
| 40 | Шпилька М10Х40 Н478-66 |
Шпилька М10Х40 Н478-66 Подробнее |
|
|
| 41 | 43-0661-1 |
Коллектор всасывающий Подробнее |
|
|
| 42 | 04-0662-1 |
Прокладка всасывающего коллектора Подробнее |
|
|
| 43 | 41-0682 |
Труба водяная Подробнее |
|
|
| 44 | 236-1007010ВА |
Клапан впускной Подробнее |
|
|
| 45 | 236-1007015ВА |
Клапан выпускной Подробнее |
|
|
 |
46 | 236-1003110 |
Седло выпускного клапана Подробнее |
|
| 48 | 6Т2-0505 |
Шайба Подробнее |
|
|
| 49 | 41-0644 |
Ось коромысел Подробнее |
|
|
| 50 | 6Т2-0645 |
Пружина распорная Подробнее |
|
|
| 51 | 01-0668 |
Втулка коромысла клапана Подробнее |
|
|
| 52 | 01-0608А |
Коромысло клапана Подробнее |
|
|
| 53 | Гайка М12Х1 кл. 2а-055 Н488-66 |
Гайка М12Х1 кл. 2а-055 Н488-66 Подробнее |
|
|
| 54 | Шпилька М12Х1,25 кл. 2а-60, Н479-66 |
Шпилька М12Х1,25 кл. 2а-60, Н479-66 Подробнее |
|
|
| 55 | Шпилька М12Х1,25 кл. 2а-80, Н479-66 |
Шпилька М12Х1,25 кл. 2а-80, Н479-66 Подробнее |
|
|
| 56 | 04-0686 |
Стойка оси коромысел Подробнее |
|
|
| 57 | 01-0689 |
Винт коромысла регулировочный Подробнее |
|
|
| 58 | СМД1-0672А |
Кольцо стопорное Подробнее |
|
|
| 59 | 43-0611 |
Валик декомпрессора передний Подробнее |
|
|
| 60 | 01-0675 |
Шайба замковая Подробнее |
|
|
| 61 | 04-0687 |
Стойка валика декомпрессора Подробнее |
|
|
| 62 | 01-0620 |
Винт декомпрессора Подробнее |
|
|
| 63 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Гайка М8 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 64 | 43-0610 |
Валик декомпрессора задний Подробнее |
|
|
| 65 | 01-0674-1 |
Кронштейн тяги декомпрессора Подробнее |
|
|
| 66 | 41-0611 |
Рукоятка Подробнее |
|
|
| 67 | Шплинт 3,2Х18-005, ГОСТ 397-66 |
Шплинт 3,2Х18-005, ГОСТ 397-66 Подробнее |
|
|
| 68 | 01-0669 |
Палец Подробнее |
|
|
| 69 | Шайба 9Х20Х2 Н495-66 |
Шайба 9Х20Х2 Н495-66 Подробнее |
|
|
| 70 | СМД1-0624 |
Кольцо стопорное Подробнее |
|
|
| 71 | 01-0679-2 |
Тяга Подробнее |
|
|
| 72 | Шайба стопорная 11 Н498-66 |
Шайба стопорная 11 Н498-66 Подробнее |
|
|
| 73 | СМД55-0653 |
Заглушка стакана Подробнее |
|
|
| 74 | СМД55-0652 |
Пружина рукоятки Подробнее |
|
|
| 75 | СМД55-0651 |
Плунжер рукоятки Подробнее |
|
|
| 76 | 01-0698 |
Рукоятка декомпрессора Подробнее |
|
|
| 77 | СМД7-0615 |
Корпус декомпрессора Подробнее |
|
|
| 78 | Шпилька М8Х22 Н478-66 |
Шпилька М8Х22 Н478-66 Подробнее |
|
|
| 79 | СМД7-0612 |
Ось рукоятки Подробнее |
|
|
| 80 | СМД1-0616 |
Прокладка Подробнее |
|
|
| 81 | Манжета I-I-20 Н536-66 |
Манжета I-I-20 Н536-66 Подробнее |
|
|
| 82 | СМД7-0630 |
Гайка крепления колпака Подробнее |
|
|
| 83 | СМД7-0684 |
Прокладка Подробнее |
|
|
| 84 | 41-0664-1А |
Колпак головки цилиндров Подробнее |
|
|
| 85 | СМД1-0667 |
Прокладка сапуна Подробнее |
|
|
| 86 | СМД1-0635 |
Кольцо стопорное Подробнее |
|
|
| 87 | СМД1-0633 |
Перегородка Подробнее |
|
|
| 88 | 41-0634 |
Набивка сапуна Подробнее |
|
|
| 89 | 41-0632 |
Диафрагма Подробнее |
|
|
| 90 | 41-0631А |
Корпус сапуна Подробнее |
|
|
| 91 | Шпилька М8Х18 Н478-66 |
Шпилька М8Х18 Н478-66 Подробнее |
|
|
| 92 | Шайба 8,5Х16Х1,5 Н495-66 |
Шайба 8,5Х16Х1,5 Н495-66 Подробнее |
|
|
| 93 | 41-0627 |
Прокладка колпака Подробнее |
|
