| ← Детали подвески | Узлы и детали направляющего колеса → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

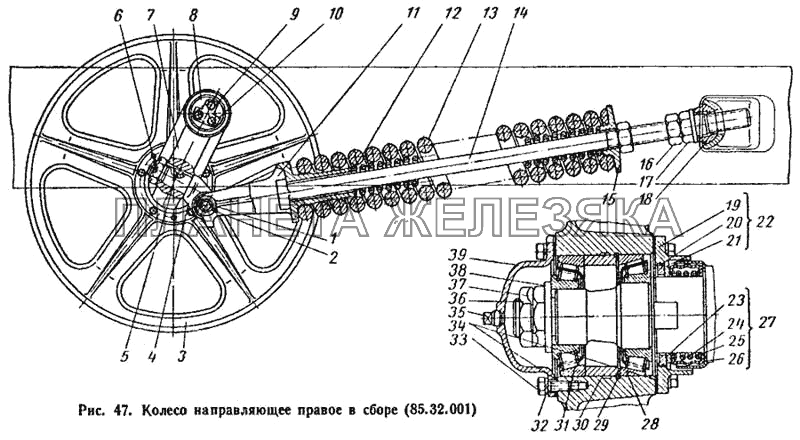

| 85.32.001 |
Колесо направляющее правое в сборе Подробнее |
|
||
| 85.32.002 |
Колесо направляющее левое в сборе Подробнее |
|
||
| 1 | 77.32.111 |
Палец ушка Подробнее |
|
|
| 2 | Шплинт 6,3Х50 |
Шплинт 6,3Х50, ГОСТ 397-66 Подробнее |
|
|
| 3 | 77.32.105Д |
Колесо направляющее Подробнее |
|
|
| 4 | 77.32.109 |
Ушко Подробнее |
|
|
| 5 | Шпонкасегментная 8Х10 |
Шпонка сегментная, ГОСТ 8795-58 Подробнее |
|
|
| 6 | ГКНМ 33Х1,5 |
Гайка М33Х1,5 низкая, шестигранная, Подробнее |
|
|
| 7 | 85.32.011-1 |
Ось коленчатая в сборе Подробнее |
|
|
| 8 | 77.32.110 |
Шайба упорная Подробнее |
|
|
| 9 | 77.32.120 |
Пластина замковая Подробнее |
|
|
| 10 | Болт М12Х1,25Х25 |
Болт М12Х1,25Х25, ГОСТ 7796-62 Подробнее |
|
|
| 11 | 77.32.112А |
Упор пружины Подробнее |
|
|
| 12 | 77.32.116 |
Пружина малая Подробнее |
|
|
| 13 | 77.32.115 |
Пружина Подробнее |
|
|
 |
14 | 77.32.102 |
Болт натяжной Подробнее |
|
| 15 | 77.32.114 |
Упор Подробнее |
|
|
| 16 | Гайка М36Х3 |
Гайка М36Х3, ГОСТ 5915-62 Подробнее |
|
|
| 17 | 77.32.107 |
Гайка регулировки натяжения Подробнее |
|
|
 |
18 | 77.32.108 |
Яблоко упорное Подробнее |
|
 |
19 | 77.32.118-1 |
Корпус уплотнения внешний Подробнее |
|
| 20 | 54.32.438 |
Кольцо Подробнее |
|
|
| 21 | 54.32.426-2 |
Кольцо уплотнительное Подробнее |
|
|
 |
22 | 77.32.012 |
Корпус уплотнения в сборе Подробнее |
|
| 23 | 54.32.429 |
Кольцо уплотнительное малое Подробнее |
|
|
| 24 | 54.32.023 |
Пружина уплотнения в сборе Подробнее |
|
|
| 25 | 54.32.434-1А |
Шайба нажимная Подробнее |
|
|
| 26 | 54.32.430 |
Чехол уплотнения Подробнее |
|
|
 |
27 | 54.32.025 |
Чехол уплотнения в сборе Подробнее |
|
| 28 | 7513К |
Роликоподшипник конический, ГОСТ 333-59 Подробнее |
|
|
| 29 | 77.32.121А |
Кольцо пружинное упорное Подробнее |
|
|
| 30 | 77.32.117 |
Втулка распорная Подробнее |
|
|
| 31 | 7311 |
Роликоподшипник конический, ГОСТ 333-59 Подробнее |
|
|
| 32 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 33 | Болт М10Х25 |
Болт М10Х25, ГОСТ 7796-62 Подробнее |
|
|
| 34 | 77.32.106А |
Прокладка Подробнее |
|
|
| 35 | Пробка РКII-3/8" |
Пробка резьбовая РКII-3/8", ГОСТ 3112-54 Подробнее |
|
|
| 36 | 54.25.437 |
Гайка Подробнее |
|
|
| 37 | 54.32.456 |
Шайба замковая Подробнее |
|
|
| 38 | 54.32.408 |
Шайба с лыской Подробнее |
|
|
| 39 | 77.32.104 |
Крышка Подробнее |
|
