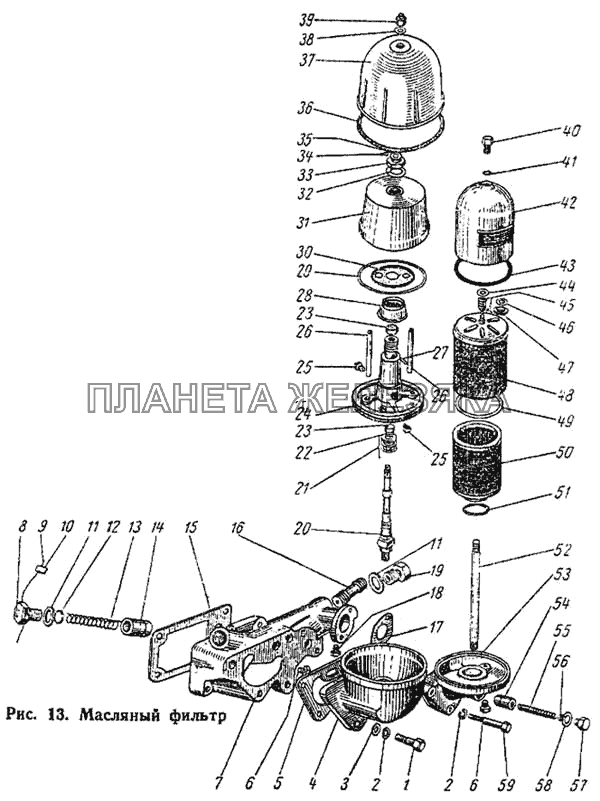

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 01-10с4-1 |
Корпус масляного фильтра в сборе Подробнее |
|
||
| 01-10с5 |
Проставка в сборе Подробнее |
|
||
| 04-10с4 |
Ротор центробежного фильтра очистки масла в сборе Подробнее |
|
||
| 04-10с6 |
Ротор центробежного фильтра очистки масла со втулками в сборе Подробнее |
|
||
| 1 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х30 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 10Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 3 | Шайба 11Х22Х2 Н495-66 |
Шайба 11Х22Х2 Н495-66 Подробнее |
|
|
| 4 | 01-1001-1 |
Корпус центробежного фильтра очистки масла Подробнее |
|
|
| 5 | 01-1005 |
Прокладка корпуса центробежного фильтра очистки масла Подробнее |
|
|
| 6 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 |
Пробка Ц18 КГ-1/4, ГОСТ 12720-67 Подробнее |
|
|
| 7 | 01-1002 |
Проставка Подробнее |
|
|
| 8 | 04-1048 |
Пробка клапана Подробнее |
|
|
| 9 | Проволока 01,2Х115, ГОСТ 3282-46 |
Проволока 01,2Х115, ГОСТ 3282-46 Подробнее |
|
|
| 10 | Н-6502 |
Пломба 8Х10 Н504-66 Подробнее |
|
|
| 11 | 04-1049 |
Прокладка пробки Подробнее |
|
|
| 12 | 04-1050 |
Шайба Подробнее |
|
|
| 13 | 04-1046 |
Пружина сливного клапана Подробнее |
|
|
| 14 | 01-0961-1А |
Стакан предохранительного клапана Подробнее |
|
|
| 15 | 6Т2-1009 |
Прокладка Подробнее |
|
|
| 16 | 01-1015-1 |
Штуцер Подробнее |
|
|
| 17 | 01-1004 |
Прокладка корпуса масляного фильтра Подробнее |
|
|
| 18 | 01-1014 |
Штуцер ввертный Подробнее |
|
|
| 19 | СМД1-1028 |
Пробка Подробнее |
|
|
| 20 | 04-1006 |
Ось ротора центробежного фильтра очистки масла Подробнее |
|
|
| 21 | Шарикоподшипник 8103 ГОСТ 6874-54 |
Шарикоподшипник 8103 ГОСТ 6874-54 Подробнее |
|
|
| 22 | 04-1014 |
Кольцо стопорное Подробнее |
|
|
| 23 | 04-1007 |
Втулка ротора центробежного фильтра Подробнее |
|
|
| 24 | 04-10с7 |
Ротор центробежного фильтра очистки масла Подробнее |
|
|
| 25 | 04-1011 |
Сопло ротора Подробнее |
|
|
| 26 | 04-1009 |
Трубка ротора заборная Подробнее |
|
|
| 27 | 04-1040 |
Штифт Подробнее |
|
|
| 28 | 04-1008 |
Отражатель ротора Подробнее |
|
|
| 29 | 04-1013 |
Кольцо У-125Х120-2, ГОСТ 9833-61 Подробнее |
|
|
| 30 | 04-1010 |
Сетка заборных трубок Подробнее |
|
|
| 31 | 04-1012 |
Колпак ротора центробежного фильтра очистки масла Подробнее |
|
|
| 32 | 04-1015 |
Шайба Подробнее |
|
|
| 33 | 04-1002 |
Гайка Подробнее |
|
|
| 34 | 01-1032 |
Защелка Подробнее |
|
|
| 35 | 04-1033 |
Шайба упорная Подробнее |
|
|
| 36 | 04-1017 |
Прокладка колпака Подробнее |
|
|
| 37 | 04-1016 |
Колпак центробежного фильтра Подробнее |
|
|
| 38 | 04-1041 |
Шайба Подробнее |
|
|
| 39 | 04-1042-1 |
Гайка Подробнее |
|
|
| 40 | 04-1029 |
Гайка Подробнее |
|
|
| 41 | 04-1030 |
Прокладка Подробнее |
|
|
| 42 | 04-10с5-1 |
Колпак масляного фильтра в сборе Подробнее |
|
|
| 43 | 04-1028 |
Прокладка колпака Подробнее |
|
|
| 44 | Шайба 15Х28Х3 Н495-66 |
Шайба 15Х28Х3 Н495-66 Подробнее |
|
|
| 45 | 04-1018 |
Пружина Подробнее |
|
|
| 46 | 01-1031 |
Шайба Подробнее |
|
|
| 47 | СМД7-1066 |
Кольцо уплотняющее Подробнее |
|
|
| 48 | 04-10с8 |
Секция фильтра наружная в сборе Подробнее |
|
|
| 49 | 04-1003 |
Прокладка Подробнее |
|
|
| 50 | 04-10с10 |
Секция фильтра внутренняя в сборе Подробнее |
|
|
| 51 | 236-1003114-В |
Кольцо стакана форсунки уплотнительное Подробнее |
|
|
| 52 | 01-1013 |
Шпилька Подробнее |
|
|
| 53 | 01-1003 |
Корпус масляного фильтра Подробнее |
|
|
| 54 | 01-1012-1 |
Клапан перепускной Подробнее |
|
|
| 55 | 01-0916А |
Пружина клапана Подробнее |
|
|
| 56 | 04-1037 |
Шайба Подробнее |
|
|
| 57 | 01-1011 |
Пробка клапана Подробнее |
|
|
| 58 | 04-1034 |
Прокладка пробки Подробнее |
|
|
| 59 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х50 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
