| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

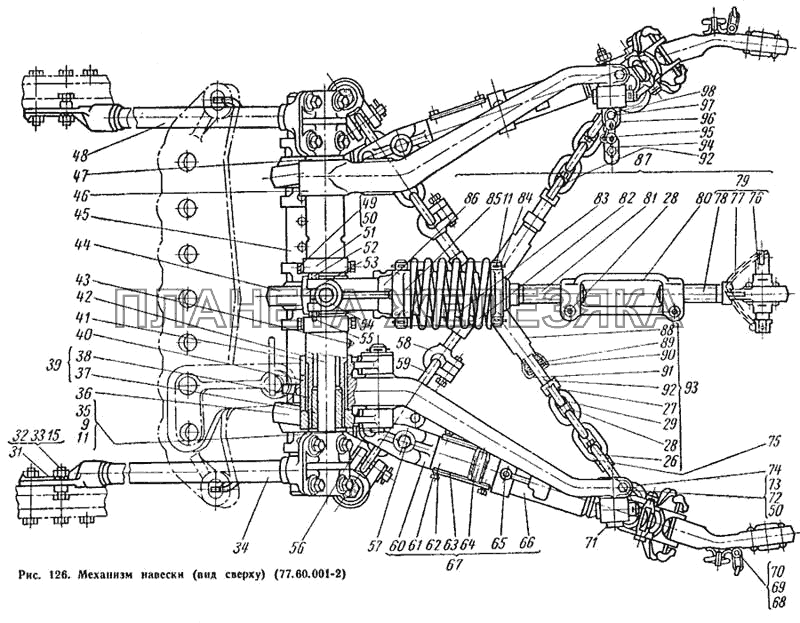

| 77.60.001-2 |
Механизм навески в сборе Подробнее |
|
||
| Гайка М27Х1,5 |
Гайка М27Х1,5, ГОСТ 5916-62 Подробнее |
|
||
| 2 | 54.60.022 зам |
Шланг в сборе Подробнее |
|
|
| 4 | 75.61.016 |
Обойма шарниров с кронштейном в сборе Подробнее |
|
|
| 5 | 54.61.022 зам |
Шланг в сборе Подробнее |
|
|
| 6 | 74.61.101А |
Кольцо стопорное Подробнее |
|
|
| 6 | Шайба пружинная 18Н |
Шайба пружинная 18Н, ГОСТ 6402-61 Подробнее |
|
|
| 7 | 75.61.102А |
Втулка опорная Подробнее |
|
|
| 8 | 75.61.106А |
Крестовина нижняя Подробнее |
|
|
| 9 | 75.61.107А |
Крестовина верхняя Подробнее |
|
|
| 9 | Шайба 27 |
Шайба 27, ГОСТ 11371-65 Подробнее |
|
|
| 10 | 75.61.015А |
Крестовина в сборе Подробнее |
|
|
| 11 | Шплинт 8Х50 |
Шплинт 8Х50, ГОСТ 397-66 Подробнее |
|
|
| 13 | 74.61.102А |
Кольцо стопорное Подробнее |
|
|
| 14 | 75.61.104А |
Втулка запорная Подробнее |
|
|
| 15 | Шайба пружинная 20Н |
Шайба пружинная 20Н, ГОСТ 6402-61 Подробнее |
|
|
| 16 | 75.61.103А |
Пружина Подробнее |
|
|
| 17 | 75.61.101А |
Корпус разрывной муфты Ф16 (левый) Подробнее |
|
|
| 19 | 75.61.114А |
Корпус в сборе Подробнее |
|
|
| 20 | 75.61.012А |
Клапан разрывной муфты Ф16 (левая половина) Подробнее |
|
|
| 20 | А60/75-2752028 |
Клапан Подробнее |
|
|
| 21 | 75.61.105А |
Корпус разрывной муфты Ф16 (правый) Подробнее |
|
|
| 22 | 75.61.013А |
Клапан разрывной муфты Ф16 (правая половина) Подробнее |
|
|
| 23 | 75.61.011А |
Муфта разрывная Ф16 Подробнее |
|
|
| 24 | 75.61.109 |
Шарнир разрывной муфты Подробнее |
|
|
| 26 | 77.60.182 |
Звено специальное Подробнее |
|
|
| 28 | Болт М16Х60 |
Болт М16Х60, ГОСТ 7795-62 Подробнее |
|
|
| 29 | Шайба пружинная 16Н |
Шайба пружинная 16Н, ГОСТ 6402-61 Подробнее |
|
|
| 33 | Гайка М20 |
Гайка М20, ГОСТ 5915-62 Подробнее |
|
|
| 38 | 77.60.110-1 |
Вал рычагов Подробнее |
|
|
| 41 | 77.60.103 |
Рычаг штока Подробнее |
|
|
| 42 | 77.60.105 |
Ось верхняя Подробнее |
|
|
| 43 | Масленка I-А1 |
Пресс-масленка I-А1 прямая, ГОСТ 1303-56 Подробнее |
|
|
| 44 | 77.60.135А |
Головка центральная Подробнее |
|
|
| 48 | 77.60.011А |
Стойка правая в сборе Подробнее |
|
|
| 49 | 77.60.111 |
Винт установочный Подробнее |
|
|
| 50 | Шайба пружинная 14Н |
Шайба пружинная 14Н, ГОСТ 6402-61 Подробнее |
|
|
| 52 | Болт IIМ12Х1,25Х90/83 |
Болт М12Х1,25 90/83 Подробнее |
|
|
| 55 | 77.60.214 |
Гайка корончатая Подробнее |
|
|
| 58 | 77.60.016-1А |
Растяжка в сборе Подробнее |
|
|
| 59 | 77.60.180 |
Цепь передняя Подробнее |
|
|
| 60 | 77.60.130 |
Вилка нижних тяг Подробнее |
|
|
| 61 | Болт М8Х12 |
Болт М8Х12, ГОСТ 7796-62 Подробнее |
|
|
| 62 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 69 | Шайба 8 |
Шайба 8, ГОСТ 11371-65 Подробнее |
|
|
| 70 | Шплинт 4Х22 |
Шплинт 4Х22, ГОСТ 397-66 Подробнее |
|
|
| 72 | 77.60.174 |
Болт рычагов Подробнее |
|
|
| 73 | Гайка М14 |
Гайка М14, ГОСТ 5915-62 Подробнее |
|
|
| 74 | 77.60.151 |
Стремянка Подробнее |
|
|
| 77 | 77.60.203 |
Цепочка верхней тяги Подробнее |
|
|
| 82 | 77.60.142 |
Пружина большая Подробнее |
|
|
| 86 | 77.60.024А |
Вилка в сборе Подробнее |
|
|
| 88 | 77.60.121-2 |
Муфта растяжек Подробнее |
|
|
| 91 | 77.60.214 |
Гайка корончатая Подробнее |
|
|
| 92 | 77.60.119-1 |
Винт растяжки Подробнее |
|
|
| 94 | 77.60.035 |
Фиксатор в сборе Подробнее |
|
|
| 97 | 77.60.167 |
Гайка фиксатора Подробнее |
|
|
| 98 | Шплинт 5Х28 |
Шплинт, ГОСТ 397-66 Подробнее |
|
