| ← Детали коробки передач | Передача конечная (вид сбоку) (77.39.002) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.39.002 |

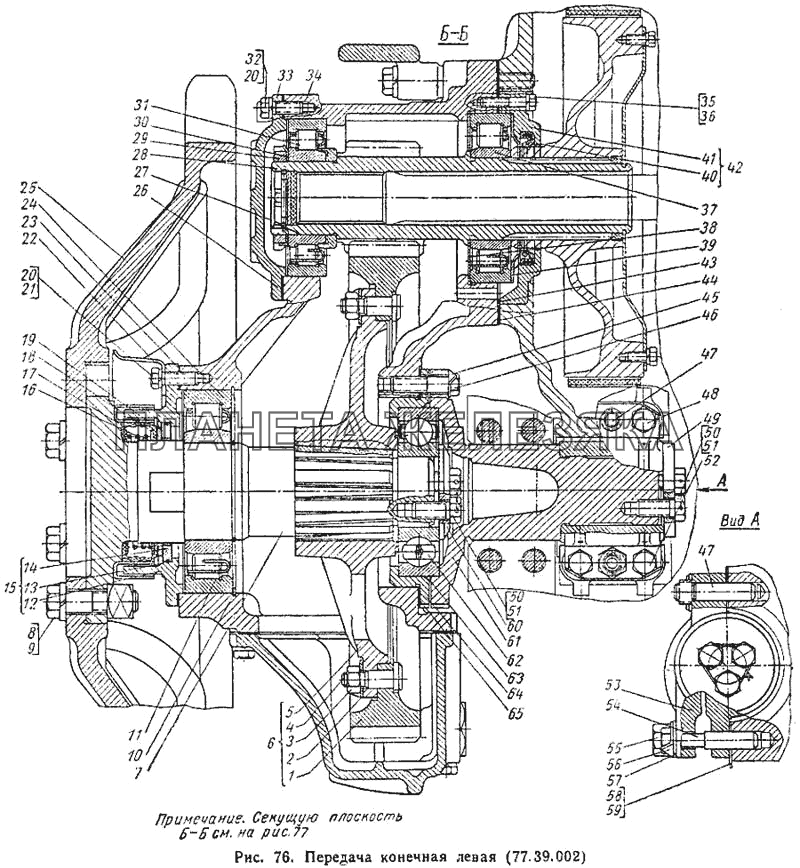

Передача конечная левая Подробнее |
|
||
| 3 | Гайка М16Х1,5 |
Гайка М16Х1,5, ГОСТ 5927-62 Подробнее |
|
|
| 6 | 77.39.011-1 |
Шестерня ведомая со ступицей в сборе Подробнее |
|
|
| 8 | Шайба пружинная 20Т |
Шайба пружинная 20Т, ГОСТ 6402-61 Подробнее |
|
|
| 9 | Болт М20Х70 |
Болт М20Х70, ГОСТ 7795-62 Подробнее |
|
|
| 13 | 54.31.474-2 |
Кольцо Подробнее |
|
|
| 14 | 55.32.158 |
Кольцо уплотнения Подробнее |
|
|
| 16 | 55.32.026 |
Пружина уплотнения в сборе Подробнее |
|
|
| 20 | Шайба пружинная 12Н |
Шайба пружинная 12Н, ГОСТ 6402-61 Подробнее |
|
|
| 21 | Болт М12Х35 |
Болт М12Х35, ГОСТ 7796-62 Подробнее |
|
|
| 24 | 32318КМ |
Роликоподшипник радиальный с короткими роликами (90Х190Х43) Подробнее |
|
|
| 29 | 77.39.138 |
Гайка круглая Подробнее |
|
|
| 31 | 62314К1 |
Роликоподшипник радиальный с короткими роликами и упорной шайбой (70Х150Х35/45) Подробнее |
|
|
| 32 | Болт М12Х30 |
Болт М12Х30, ГОСТ 7796-62 Подробнее |
|
|
| 33 | 77.39.106А |
Крышка Подробнее |
|
|
| 34 | 77.39.103А |
Корпус конечной передачи левый Подробнее |
|
|
| 35 | Болт М10Х45 |
Болт М10Х45, ГОСТ 7795-62 Подробнее |
|
|
| 36 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
 |
37 | 32315КМ |
Роликоподшипник радиальный с короткими роликами (75Х160Х37) Подробнее |
|
| 40 | Манжета 95Х120Х12 |
Манжета 95Х120Х12 резиновая армированная с пружиной для уплотнения валов Подробнее |
|
|
| 42 | 77.39.013 |
Корпус сальника в сборе Подробнее |
|
|
| 45 | 77.39.150 |
Пластина замковая Подробнее |
|
|
| 46 | Болт М14Х55 |
Болт М14Х55, ГОСТ 7795-62 Подробнее |
|
|
| 48 | Болт М16Х60 |
Болт М16Х60, ГОСТ 7795-62 Подробнее |
|
|
| 50 | Болт IIIМ16Х35 |
Болт IIIМ16Х35, ГОСТ 7796-62 Подробнее |
|
|
| 51 | Проволока 0 1,2Х160 |
Проволока 0 1,2Х160, ГОСТ 3282-46 Подробнее |
|
|
| 52 | Болт М16Х75 |
Болт М16Х75, ГОСТ 7795-62 Подробнее |
|
|
| 54 | 77.39.133 |
Штифт длинный Подробнее |
|
|
| 55 | Гайка М20Х1,5 |
Гайка М20Х1,5, ГОСТ 2524-62 Подробнее |
|
|
| 59 | 77.39.152 |
Прокладка регулировочная Подробнее |
|
|
| 61 | 77.39.117 |
Опора Подробнее |
|
|
 |
62 | 413 |
Шарикоподшипник радиальный однорядный (65Х160Х37) Подробнее |
|
| 64 | 77.39.116 |
Стакан подшипника Подробнее |
|
