| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.13.101-2 |
Бак радиатора верхний Подробнее |
|
||
| 85.13.001-1 |

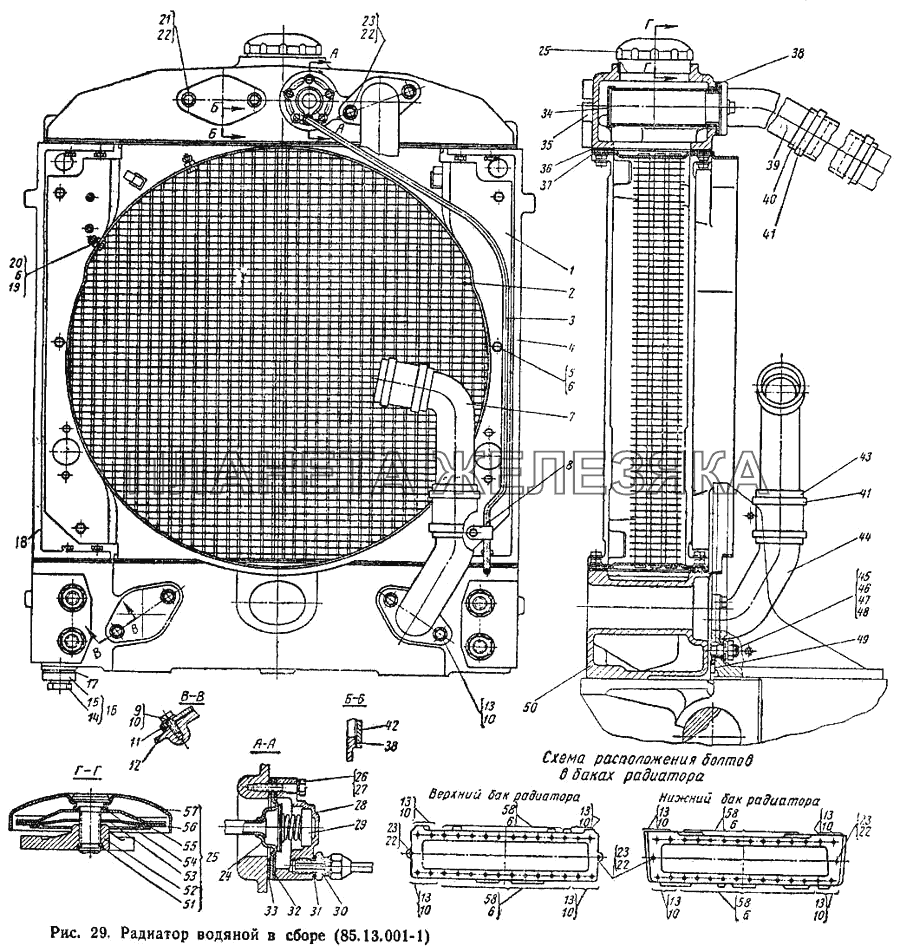

Радиатор водяной в сборе Подробнее |
|
||
| 1 | 85.13.015-1 |
Кожух вентилятора в сборе Подробнее |
|
|
| 2 | 85.13.016 |
Сердцевина радиатора Подробнее |
|
|
| 3 | 85.13.018 |
Трубка пароотводящая в сборе Подробнее |
|
|
| 4 | 77.13.103-2 |
Стойка радиатора правая Подробнее |
|
|
| 5 | Болт М8Х16 |
Болт М8Х16, ГОСТ 7796-62 Подробнее |
|
|
| 6 | Шайба пружинная 8Т |
Шайба пружинная 8Т, ГОСТ 6402-61 Подробнее |
|
|
| 7 | 85.13.111 |
Труба промежуточная Подробнее |
|
|
| 8 | 77.13.132 |
Скоба Подробнее |
|
|
| 8 | 77.13.132 |
Скоба Подробнее |
|
|
| 9 | Болт М10Х25 |
Болт М10Х25, ГОСТ 7796-62 Подробнее |
|
|
| 10 | Шайба пружинная 10Т |
Шайба пружинная 10Т, ГОСТ 6402-61 Подробнее |
|
|
| 11 | 85.13.207 |
Заглушка нижнего бака Подробнее |
|
|
| 12 | 77.13.126 |
Прокладка Подробнее |
|
|
| 13 | Болт М10Х30 |
Болт М10Х30, ГОСТ 7796-62 Подробнее |
|
|
| 14 | 77.13.118-2 |
Пробка краника Подробнее |
|
|
| 15 | 77.13.116-2 |
Корпус краника Подробнее |
|
|
| 16 | 77.13.025 |
Краник в сборе Подробнее |
|
|
| 17 | 77.13.184 |
Прокладка заглушки Подробнее |
|
|
| 18 | 77.13.104-2 |
Стойка радиатора левая Подробнее |
|
|
| 19 | Шайба 8 |
Шайба 8, ГОСТ 11371-65 Подробнее |
|
|
| 20 | Гайка М8 |
Гайка М8, ГОСТ 5915-62 Подробнее |
|
|
| 21 | Болт М12Х25 |
Болт М12Х25, ГОСТ 7796-62 Подробнее |
|
|
| 22 | Шайба пружинная 12Т |
Шайба пружинная 12Т, ГОСТ 6402-61 Подробнее |
|
|
| 23 | Болт М12Х35 |
Болт М12Х35, ГОСТ 7796-62 Подробнее |
|
|
| 24 | 77.13.022 |
Седло клапана с трубкой в сборе Подробнее |
|
|
| 25 | 77.13.019 |
Крышка заливной горловины в сборе Подробнее |
|
|
| 26 | Болт М6Х35 |
Болт М6Х35, ГОСТ 7798-62 Подробнее |
|
|
| 27 | Шайба пружинная 6Н |
Шайба пружинная 6Н, ГОСТ 6402-61 Подробнее |
|
|
| 28 | 77.13.157 |
Корпус клапана паровоздушного Подробнее |
|
|
| 29 | 77.13.020 |
Клапан паровоздушный в сборе Подробнее |
|
|
| 30 | 77.13.181-1 |
Штуцер Подробнее |
|
|
| 31 | 77.13.180 |
Кольцо уплотняющее Подробнее |
|
|
| 32 | 77.13.179 |
Прокладка Подробнее |
|
|
| 33 | 77.13.178 |
Прокладка Подробнее |
|
|
| 34 | 77.13.023-1 |
Сетка предохранительная в сборе Подробнее |
|
|
| 35 | 77.13.012-2 |
Бак верхний радиатора в сборе Подробнее |
|
|
| 35 | 77.13.012-2 |
Бак верхний радиатора в сборе Подробнее |
|
|
| 36 | 77.13.130 |
Прокладка баков радиатора Подробнее |
|
|
| 37 | 77.13.125 |
Планка скрепляющая Подробнее |
|
|
| 38 | А13-4 |
Прокладка верхнего патрубка радиатора Подробнее |
|
|
| 39 | 85.13.107-1 |
Патрубок верхнего бака Подробнее |
|
|
| 40 | 85.13.205 |
Шланг Подробнее |
|
|
| 40 | 85.13.205 |
Шланг Подробнее |
|
|
| 41 | ХСВ-73 |
Хомутик стяжной винтовой, ХСВ-73 Подробнее |
|
|
| 42 | 85.13.206 |
Заглушка верхнего бака Подробнее |
|
|
| 43 | 85.13.110 |
Шланг Подробнее |
|
|
| 44 | 85.13.106-2 |
Патрубок нижнего бака Подробнее |
|
|
| 45 | Шпилька БМ18Х45 (28/24) 30Х |
Шпилька БМ18Х45 (28/24) 30Х, ГОСТ 11765-66 Подробнее |
|
|
| 46 | Гайка М18 |
Гайка М18, ГОСТ 5915-62 Подробнее |
|
|
| 47 | Шайба пружинная 18Т |
Шайба пружинная 18Т, ГОСТ 6402-61 Подробнее |
|
|
| 48 | Шайба 18 |
Шайба 18, ГОСТ 11371-65 Подробнее |
|
|
| 49 | 77.13.127А |
Прокладка Подробнее |
|
|
| 50 | 77.13.102-3 |
Бак радиатора нижний Подробнее |
|
|
| 50 | 77.13.102-3 |
Бак радиатора нижний Подробнее |
|
|
| 51 | 77.13.164 |
Кольцо стопорное Подробнее |
|
|
| 52 | 77.13.158 |
Маховичок Подробнее |
|
|
| 53 | 77.13.162 |
Шайба коническая Подробнее |
|
|
| 54 | 77.13.161 |
Шайба Подробнее |
|
|
| 55 | 77.13.163 |
Шайба большая Подробнее |
|
|
| 56 | 77.13.165 |
Прокладка Подробнее |
|
|
| 57 | 77.13-021 |
Корпус крышки в сборе Подробнее |
|
|
| 57 | 77.13-021 |
Корпус крышки в сборе Подробнее |
|
|
| 58 | Болт М8Х20 |
Болт М8Х20, ГОСТ 7796-62 Подробнее |
|
