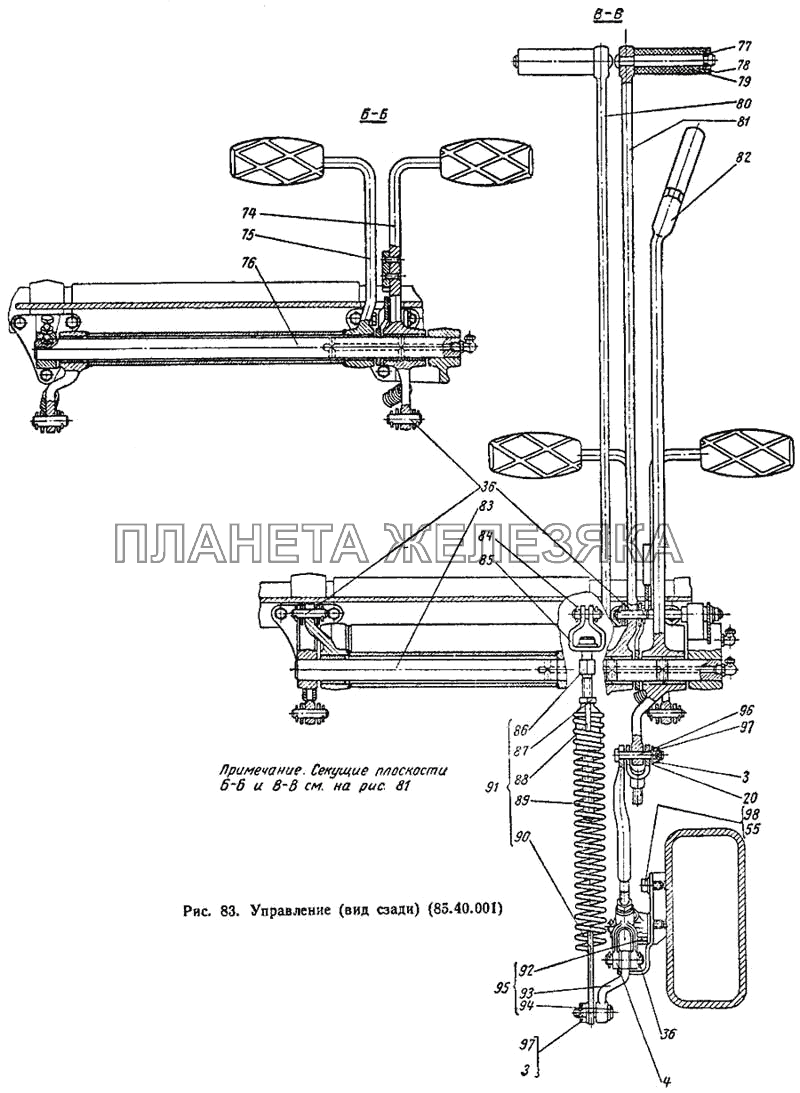

| ← Управление (вид сверху) (85.40.001) | Узлы и детали управления → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3 | Гайка М12Х1,25 |
Гайка М12Х1,25, ГОСТ 5916-62 Подробнее |
|
|
| 4 | А40-17 |
Вилка Подробнее |
|
|
| 55 | Шайба 10 |
Шайба 10, ГОСТ 11371-65 Подробнее |
|
|
| 78 | 54.05.439 |
Кольцо стопорное Подробнее |
|
|
| 79 | А40-34 |
Рукоятка Подробнее |
|
|
| 82 | 77.40.021 |
Рычаг муфты сцепления в сборе Подробнее |
|
|
| 83 | 77.40.117-1 |
Валик рычагов Подробнее |
|
|
| 85 | 77.40.186 |
Рамка Подробнее |
|
|
| 86 | 77.40.051-2 |
Винт регулировочный в сборе Подробнее |
|
|
| 87 | Гайка М12Х1,25 |
Гайка М12Х1,25, ГОСТ 5916-62 Подробнее |
|
|
| 89 | 77.40.166 |
Пружина сервомеханизма Подробнее |
|
|
| 90 | 77.40.179 |
Ушко нижнее Подробнее |
|
|
| 91 | 77.40.046 |
Пружина сервомеханизма в сборе Подробнее |
|
|
| 92 | 77.40.199 |
Втулка рычага сервомеханизма Подробнее |
|
|
| 93 | 77.40.169-1 |
Рычаг сервомеханизма Подробнее |
|
|
| 94 | 77.40.171А |
Палец рычага сервомеханизма Подробнее |
|
|
| 95 | 77.40.040-1 |
Рычаг сервомеханизма в сборе Подробнее |
|
|
| 96 | 77.40.177 |
Палец тяги сервомеханизма Подробнее |
|
|
| 97 | Шплинт 3,2Х25 |
Шплинт 3,2Х25, ГОСТ 397-66 Подробнее |
|
|
| 98 | Болт М10Х20 |
Болт М10Х20, ГОСТ 7796-62 Подробнее |
|
