| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

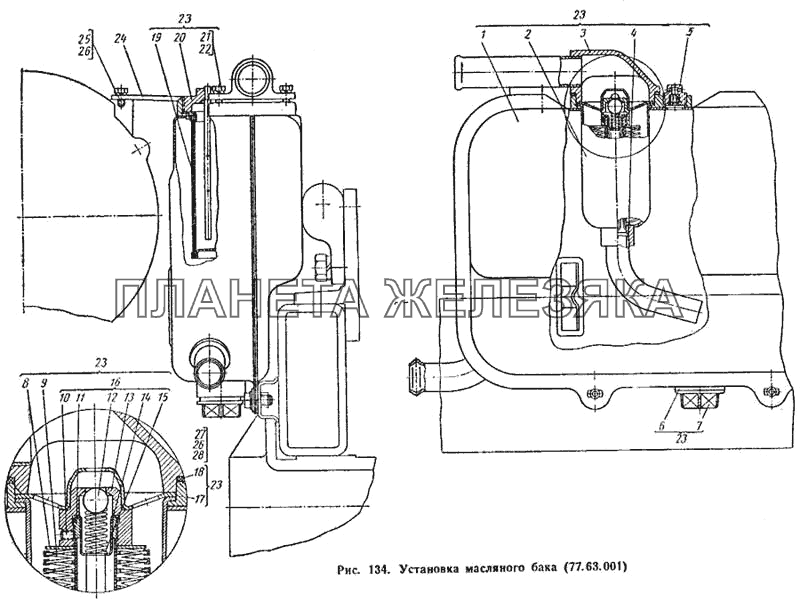

| 77.63.001 |
Установка масляного бака Подробнее |
|
||
| 1 | 77.63.012 |
Корпус масляного бака в сборе Подробнее |
|
|
| 2 | 77.36.016 |
Вилка кардана ведомая в сборе Подробнее |
|
|
| 3 | 77.63.014 |
Крышка фильтра в сборе Подробнее |
|
|
| 4 | 77.39.153А |
Пластина запорная Подробнее |
|
|
| 5 | 77.63.018 |
Сапун в сборе Подробнее |
|
|
| 6 | 77.37.203 |
Прокладка пробки Подробнее |
|
|
| 7 | 77.37.019А |
Пробка сливная с магнитом в сборе Подробнее |
|
|
| 8 | 54.57.135 |
Шайба отражательная Подробнее |
|
|
 |
9 | 54.57.020А |
Элемент фильтрующий в сборе Подробнее |
|
| 10 | Винт 4Х6 |
Винт 4Х6, ГОСТ 1476-58 Подробнее |
|
|
| 11 | 54.57.126 |
Труба фильтра Подробнее |
|
|
| 12 | ВV 15,081 мм Н |
Шарик Подробнее |
|
|
| 13 | 54.57.127А |
Корпус клапана Подробнее |
|
|
| 14 | 54.57.128-1 |
Стаканчик пружины Подробнее |
|
|
| 15 | Т24-1404433 |
Пружина редукционного клапана Подробнее |
|
|
| 16 | 54.57.021А |
Трубка фильтра с клапаном в сборе Подробнее |
|
|
| 17 | 54.57.137 |
Отражатель Подробнее |
|
|
| 18 | 54.31.474-2 |
Кольцо Подробнее |
|
|
| 19 | 77.63.017 |
Фильтр в сборе Подробнее |
|
|
| 20 | 77.63.013-1 |
Пробка фильтра в сборе Подробнее |
|
|
| 21 | Болт М8Х25 |
Болт М8Х 25, ГОСТ 7796-62 Подробнее |
|
|
| 22 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 22 | ШН46-0505037 |
Кольцо уплотнительное Подробнее |
|
|
| 23 | 77.63.011 |
Бак масляный в сборе Подробнее |
|
|
| 24 | 77.63.116-1 |
Планка Подробнее |
|
|
| 25 | Болт М10Х18 |
Болт М10Х 18, ГОСТ 7796-62 Подробнее |
|
|
| 26 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 27 | Болт М10Х25 |
Болт М10Х25, ГОСТ 7796-62 Подробнее |
|
|
| 28 | Шайба 10 |
Шайба 10, ГОСТ 11371-65 Подробнее |
|
