| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

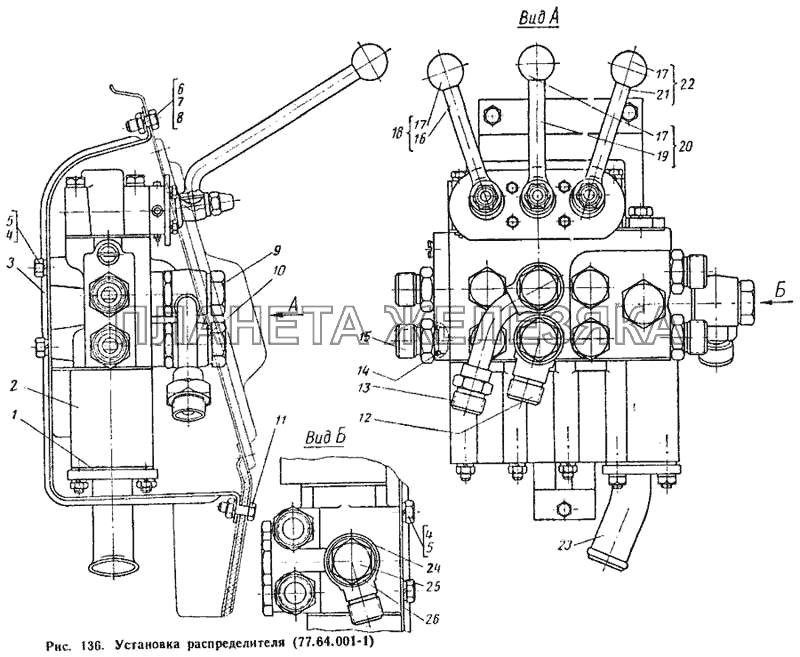

| 77.64.001-1 |
Установка распределителя Подробнее |
|
||
| 1 | 54.53.402 |
Прокладка Подробнее |
|
|
| 2 | Р75-В3А-002 |
Установочный чертеж распределителя (распределитель в сборе) Подробнее |
|
|
| 3 | 77.64.109 |
Кронштейн распределителя Подробнее |
|
|
| 4 | Болт М10Х20 |
Болт М10Х20, ГОСТ 7796-62 Подробнее |
|
|
| 5 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 6 | Болт М8Х20 |
Болт М8Х20, ГОСТ 7796-62 Подробнее |
|
|
| 7 | Гайка М8 |
Гайка М8, ГОСТ 5915-62 Подробнее |
|
|
| 8 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 9 | 77.64.105 |
Болт Подробнее |
|
|
| 10 | 77.64.114 |
Шайба малая Подробнее |
|
|
| 11 | Болт М8Х30 |
Болт М8Х30, ГОСТ 7796-62 Подробнее |
|
|
| 12 | 77.64.106 |
Угольник поворотный Подробнее |
|
|
| 13 | 77.64.013 |
Трубка в сборе Подробнее |
|
|
| 14 | 54.53.407 |
Кольцо уплотнительное Подробнее |
|
|
| 15 | 54.53.404 |
Штуцер М20Х2 (М27Х1,5) Подробнее |
|
|
| 16 | 77.64.111 |
Рычаг левый Подробнее |
|
|
| 17 | 54.53.417 |
Рукоятка рычага Подробнее |
|
|
| 18 | 77.64.014 |
Рычаг левый в сборе Подробнее |
|
|
| 19 | 77.64.112 |
Рычаг средний Подробнее |
|
|
| 20 | 77.64.015 |
Рычаг средний в сборе Подробнее |
|
|
| 21 | 77.64.113 |
Рычаг правый Подробнее |
|
|
| 22 | 77.64.016 |
Рычаг правый в сборе Подробнее |
|
|
| 23 | 77.64.012 |
Патрубок сливной в сборе Подробнее |
|
|
| 24 | 77.64.107 |
Угольник поворотный большой Подробнее |
|
|
| 25 | 77.64.108 |
Болт поворотного угольника Подробнее |
|
|
| 26 | 77.64.115 |
Шайба большая Подробнее |
|
|
| 27 | Р75-В-025 |
Бустер Подробнее |
|
|
| 29 | Р75-В-036 |
Пружина бустера Подробнее |
|
|
| 30 | Р75-В-045 |
Направляющая клапана бустера Подробнее |
|
|
| 31 | Р75-В-026 |
Клапан бустера Подробнее |
|
|
| 32 | Р75-В-027 |
Гнездо клапана бустера Подробнее |
|
|
| 33 | Р75-В-046 |
Гильза золотника Подробнее |
|
|
| 34 | Р75-В-006 |
Гильза золотника в сборе Подробнее |
|
|
| 37 | Р75-033 |
Стакан нижний Подробнее |
|
|
| 39 | Р75-035 |
Пружина золотника Подробнее |
|
|
| 40 | Р75-В-029 |
Втулка фиксаторная Подробнее |
|
|
| 41 | Р75-034 |
Стакан верхний Подробнее |
|
|
| 42 | Р75-В-032 |
Пружина фиксатора Подробнее |
|
|
| 43 | Р75-В-030 |
Фиксатор Подробнее |
|
|
| 44 | Р75-В-031 |
Обойма фиксатора Подробнее |
|
|
| 45 | Р75-В-024А |
Золотник Подробнее |
|
|
| 46 | Р75-В-028 |
Прокладка Подробнее |
|
|
| 48 | Р75-В3А-004 |
Корпус распределителя в сборе Подробнее |
|
|
| 49 | НШ10-0101034 |
Кольцо уплотнительное Подробнее |
|
|
| 50 | Р75-066 |
Заглушка Подробнее |
|
|
| 56 | Р75-071Б |
Упор Подробнее |
|
|
| 57 | Р75-074 |
Прокладка под упор Подробнее |
|
|
| 58 | Р75-072 |
Пружина перепускного клапана Подробнее |
|
|
| 59 | НШ10-0101031 |
Кольцо уплотнительное Подробнее |
|
|
| 60 | Р75-073А |
Направляющая клапана Подробнее |
|
|
| 61 | Р40/75-0808041Б |
Клапан перепускной Подробнее |
|
|
| 62 | Р75-007 |
Клапан перепускной в сборе Подробнее |
|
|
| 64 | Р75-067 |
Заглушка Подробнее |
|
|
| 65 | Р40/75-0808039А |
Прокладка нижняя Подробнее |
|
|
| 66 | Р75-3-023 |
Крышка нижняя Подробнее |
|
|
| 69 | Р40/75-0808062 |
Клапан предохранительный Подробнее |
|
|
| 70 | Р40/75-0808059А |
Направляющая предохранительного клапана Подробнее |
|
|
| 71 | Р40/75-0808048Б |
Пружина предохранительного клапана Подробнее |
|
|
| 71 | Р40/75-0808049А |
Винт регулировочный Подробнее |
|
|
| 73 | Р40/75-0808058А |
Гайка Подробнее |
|
|
| 74 | Р40/75-0808050Б |
Прокладка Подробнее |
|
|
| 75 | Р40/75-0808051А |
Колпачок Подробнее |
|
|
| 76 | Р75-3-022А |
Крышка верхняя Подробнее |
|
|
| 77 | Р75-064 |
Кольцо нижнее Подробнее |
|
|
| 78 | НШ46-0505037 |
Кольцо уплотнительное Подробнее |
|
|
| 79 | Р75-065 |
Кольцо верхнее Подробнее |
|
|
| 80 | Р75-3-055Б-1 |
Пластина пыльника Подробнее |
|
|
| 82 | Р40/75-0808061А |
Колпачок рукоятки Подробнее |
|
|
| 85 | Р75-056 |
Пыльник гофрированный Подробнее |
|
|
| 86 | Р75-3-057 |
Пластина колец Подробнее |
|
