| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 54.50.498-1 |
Крышка горловины бачка Подробнее |
|
||
| 77.50.003 |

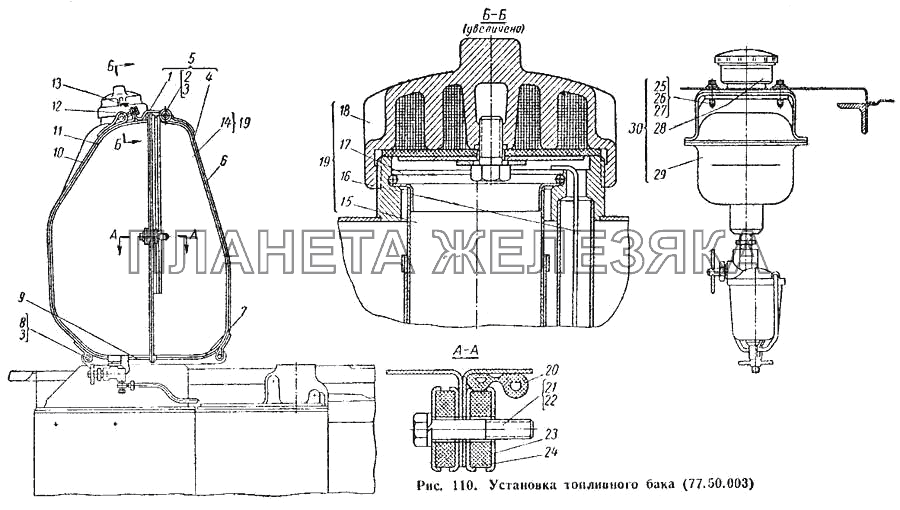

Установка топливного бака Подробнее |
|
||
| 77.50.022Р |
Корпус топливного бака в сборе (для запасных частей) Подробнее |
|
||
| 1 | 77.50.014 |
Кронштейн ленты в сборе Подробнее |
|
|
| 2 | 77.50.125 |
Палец Подробнее |
|
|
| 3 | Шплинт 4Х22 |
Шплинт 4Х22, ГОСТ 397-66 Подробнее |
|
|
| 4 | 77.50.105 |
Лента топливного бака передняя Подробнее |
|
|
| 5 | 771501013 |
Лента топливного бака с кронштейном в сборе Подробнее |
|
|
| 6 | 54.50.449 |
Прокладка бугеля Подробнее |
|
|
| 7 | 77.50.126А |
Прокладка под бак передняя Подробнее |
|
|
| 8 | 77.50.121 |
Палец бугеля Подробнее |
|
|
| 9 | 77.50.109А |
Прокладка под бак задняя Подробнее |
|
|
| 10 | 77.50.015 |
Лента топливного бака задняя в сборе Подробнее |
|
|
| 11 | 77.50.107 |
Прокладка бугеля задняя Подробнее |
|
|
| 12 | 77.50.123 |
Болт Подробнее |
|
|
| 13 | Шайба 10 |
Шайба 10, ГОСТ 11371-65 Подробнее |
|
|
| 14 | 77.50.012 |
Корпус топливного бака в сборе Подробнее |
|
|
| 15 | 54.50.023 |
Фильтр в сборе Подробнее |
|
|
| 16 | 77.50.122-1 |
Линейка мерная топливного бака Подробнее |
|
|
| 17 | 54.50.401 |
Кольцо пружинное горловины бака Подробнее |
|
|
| 18 | 54.50.022 |
Крышка в сборе Подробнее |
|
|
| 19 | 77.50.011-2 |
Топливный бак в сборе Подробнее |
|
|
| 20 | 77.50.112-1 | Уплотнение заднего листа капота |
|
|
| 21 | Болт М10Х65 |
Болт М10Х65, ГОСТ 7795-62 Подробнее |
|
|
| 22 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 23 | 54.50.441 |
Шайба Подробнее |
|
|
| 24 | 54.50.438 |
Резиновая прокладка Подробнее |
|
|
| 25 | Шайба 8 |
Шайба 8, ГОСТ 11371-65 Подробнее |
|
|
| 26 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 27 | Болт М8Х16 |
Болт М8Х16, ГОСТ 7796-62 Подробнее |
|
|
| 28 | 54.50.045 |
Пробка бачка в сборе Подробнее |
|
|
| 29 | 77.50.017-3 |
Бачок в сборе Подробнее |
|
|
| 30 | 77.50.016-2 |
Установка бензинового бачка Подробнее |
|
