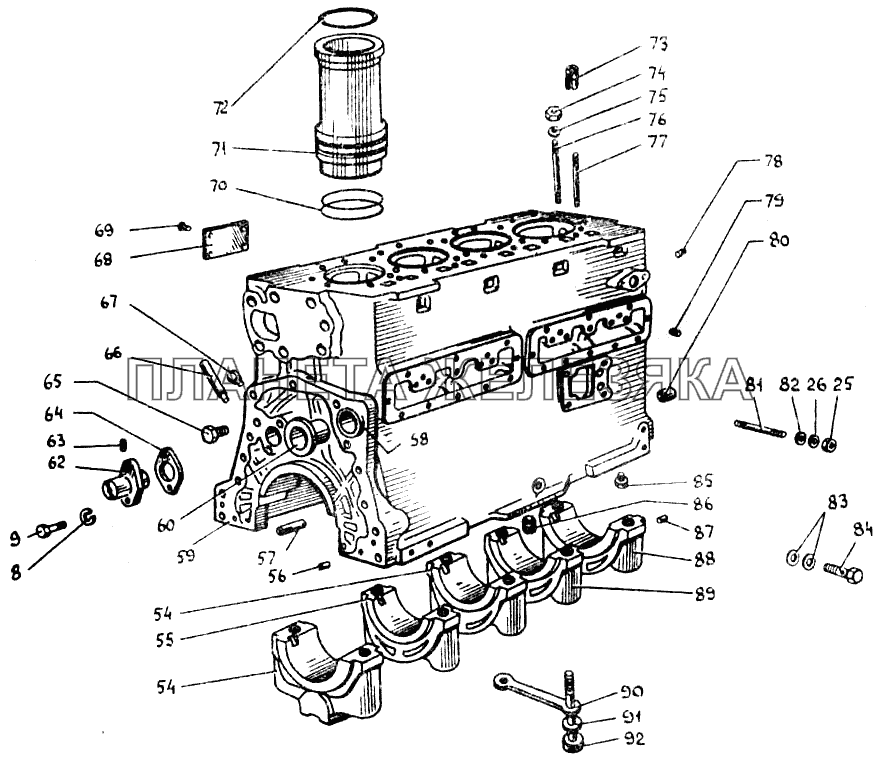

| ← Блок-картер | Картер шестерен → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 41-01С2-1 |
Блок-картер в сборе Подробнее |
|
||
| 41-01С6 |
Патрубок маслоналивной в сборе Подробнее |
|
||
| 6Т2-01С4 |
Палец в сборе Подробнее |
|
||
| 1 | М12-6gх100.58.05 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 2 | 16.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 2 | М6-Аgх16.88.35.013 |
Болт ГОСТ 7798-70 Подробнее |
|
|
| 4 | 41-0108-1 |
Опора передняя Подробнее |
|
|
| 5 | СМД1-0126А |
Прокладка Подробнее |
|
|
| 6 | СМД1-0125А |
Сетка Подробнее |
|
|
| 7 | СМД7-0132Б |
Патрубок Подробнее |
|
|
| 8 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 9 | М10-6gх30.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 10 | СМД7-0122 |
Прокладка крышки патрубка Подробнее |
|
|
| 11 | 41-01С7 |
Крышка патрубка в сборе Подробнее |
|
|
| 15 | 41-0161 |
Шланг Подробнее |
|
|
| 16 | КР-2-1305010-Г4 |
Кран в сборе Подробнее |
|
|
| 17 | 41-0165-1 |
Штуцер Подробнее |
|
|
| 18 | 14-0172 |
Прокладка Подробнее |
|
|
| 22 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 23 | 01-0167 |
Крышка Подробнее |
|
|
| 24 | М12х35.88.05 |
Шпилька СТП 208-480-75 Подробнее |
|
|
| 25 | М12.6Н.6.10.013 |
Гайка ГОСТ 5927-70 Подробнее |
|
|
| 26 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 27 | 100.х25 |
Штифт ГОСТ 3128-70 Подробнее |
|
|
| 28 | М16-6gх32.58.05 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 29 | 41-0136 |
Крышка Подробнее |
|
|
| 30 | М12х55.56 |
Шпилька ГОСТ 22С34-76 Подробнее |
|
|
| 31 | М12-6gх35.58.05 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 32 | 01-2027 |
Пробка Подробнее |
|
|
| 33 | 41-0178 |
Палец Подробнее |
|
|
| 34 | 41-0150-1А |
Пробка Подробнее |
|
|
| 35 | М12-6gх50.58.05 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 36 | 6Т2-0219 |
Шайба Подробнее |
|
|
| 37 | М14.6Н.8Л5.013 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 38 | 14.0Т.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 39 | М14х35.88.05 |
Шпилька СТП 203.480-75 Подробнее |
|
|
| 40 | СМД55У-01С8А |
Шпилька установочная в сборе Подробнее |
|
|
| 41 | 41-0103А |
Картер маховика Подробнее |
|
|
| 42 | 16-210 |
Прокладка Подробнее |
|
|
| 43 | 16-204А |
Пробка горловины Подробнее |
|
|
| 44 | 2-140х170-1 |
Манжета ГОСТ 8752-79 Подробнее |
|
|
| 45 | 01-0148-2 |
Маслоотражатель Подробнее |
|
|
| 46 | 01-0204 |
Прокладка картера маховика Подробнее |
|
|
| 47 | М8-6gх8-88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 48 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 49 | 8.01.011 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 50 | 4Т6-0108-1 |
Крышка боковая левая Подробнее |
|
|
| 51 | 416-0109-1 |
Прокладка крышки Подробнее |
|
|
| 52 | 80.х.20 |
Штифт ГОСТ 3128-70 Подробнее |
|
|
| 53 | 41-01С3-1 |
Картер маховика в сборе Подробнее |
|
|
| 54 | 6Т2-0105 |
Крышка коренного подшипника Подробнее |
|
|
| 55 | 6Т2-0104 |
Крышка коренного подшипника Подробнее |
|
|
| 56 | СМД55-0410А |
Штифт Подробнее |
|
|
| 57 | КГ1/4 |
Пробка Подробнее |
|
|
| 57 | СМД7-0166А |
Втулка Подробнее |
|
|
| 58 | 01М-0170 |
Нитка Подробнее |
|
|
| 59 | 41-0101 |
Блок-картер Подробнее |
|
|
| 60 | 41-0109А |
Втулка Подробнее |
|
|
| 62 | 6Т2-0113 |
Палец Подробнее |
|
|
| 63 | 6Т2-0114-1 |
Заглушка Подробнее |
|
|
| 64 | 6Т2-0133 |
Прокладка пальца Подробнее |
|
|
| 65 | 41-0164 |
Пробка Подробнее |
|
|
| 66 | 01-0135 |
Трубка маслоизмерителя Подробнее |
|
|
| 68 | 41-0129-С |
Табличка фирменная Подробнее |
|
|
| 69 | 3х6.01 |
Заклепка ГОСТ 10299-68 Подробнее |
|
|
| 70 | 236-1002024-А |
Кольцо уплотнительное Подробнее |
|
|
| 70 | 6Т2-0111 |
Шайба замковая Подробнее |
|
|
| 71 | 236-1002021А |
Гильза цилиндра Подробнее |
|
|
| 72 | 236-1002040 |
Кольцо антикавитационное Подробнее |
|
|
| 73 | 01М-0180 |
Втулка Подробнее |
|
|
| 74 | 6Т2-0117 |
Гайка крепления головки Подробнее |
|
|
| 75 | 6Т2-0119 |
Шайба Подробнее |
|
|
| 76 | 41-0118-1А |
Шпилька Подробнее |
|
|
| 77 | 01-0118-1А |
Шпилька Подробнее |
|
|
| 78 | КГ3/4 |
Пробка Подробнее |
|
|
| 79 | 8Гх16 |
Штифт ГОСТ 3128-70 Подробнее |
|
|
| 80 | 01-0134 |
Втулка направляющая Подробнее |
|
|
| 81 | М12х150.56 |
Шпилька ГОСТ 22031-76 Подробнее |
|
|
| 82 | 12х2.01.011 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 83 | СМД7-0929 |
Прокладка Подробнее |
|
|
| 84 | 54.08.406 |
Болт зажимной Подробнее |
|
|
| 85 | 01-0150 |
Втулка резьбовая Подробнее |
|
|
| 86 | 41-0112 |
Втулка резьбовая Подробнее |
|
|
| 87 | 6Т2-0123 |
Штифт 4,75х12 Подробнее |
|
|
| 88 | 6Т2-0106 |
Крышка коренного подшипника Подробнее |
|
|
| 89 | 6Т2-0104А |
Крышка коренного подшипника Подробнее |
|
|
| 91 | 6Т2-0141 |
Шайба Подробнее |
|
|
| 92 | 01М-0110 |
Болт Подробнее |
|
