| ← Ходоуменьшитель. Крышка верхняя | Ходоуменьшитель. Вал ведущий → |

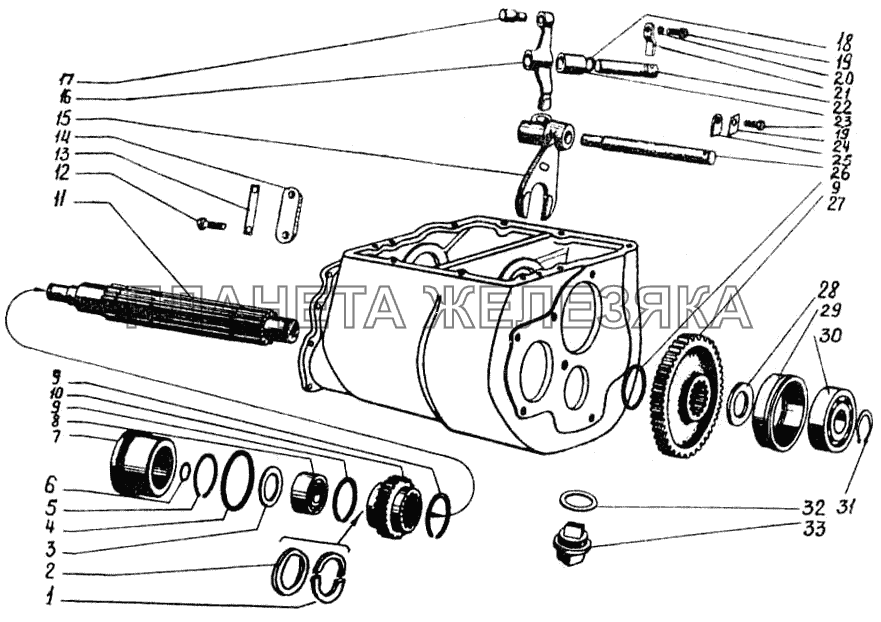

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | К77.58.220 |
Полукольцо Подробнее |
|
|
| 2 | К77.58.219 |
Колпачок защитный Подробнее |
|
|
| 3 | 77.52.265 |
Шайба Подробнее |
|
|
| 4 | 77.38.184А |
Кольцо уплотнительное Подробнее |
|
|
| 5 | 77.52.269 |
Кольцо стопорное Подробнее |
|
|
| 6 | 54.05.436 |
Кольцо пружинное Подробнее |
|
|
| 7 | 77.52.237-2 |
Стакан подшипника Подробнее |
|
|
 |
8 | 70-32605КМ |
Подшипник (25х62х24) ГОСТ 8328-75 Подробнее |
|
| 9 | Кольцо 2В55 ГОСТ 13940-63 |
Кольцо 2В55 ГОСТ 13940-63 Подробнее |
|
|
| 10 | 77.52.213-1 |
Шестерня Подробнее |
|
|
| 11 | К775Я.218А |
Вал пониженных скоростей Подробнее |
|
|
| 12 | Болт М10.6gх30.58.016 ГОСТ 7796-70 |
Болт М10.6gх30.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 13 | 77.52.239 |
Пластина замковая Подробнее |
|
|
| 14 | 77.52.238-1Б |
Планка стопорная Подробнее |
|
|
| 15 | 77.52.036 |
Вилка Подробнее |
|
|
| 15 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Болт М10.6gх20.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 16 | 77.52.246 |
Рычаг двуплечий Подробнее |
|
|
| 17 | 77.37.204 |
Палец рычага Подробнее |
|
|
| 18 | 77.37.223Б |
Кольцо Подробнее |
|
|
| 20 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Шайба 10.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 21 | 77.37.214 |
Планка стопорная Подробнее |
|
|
| 22 | 77.37.141 |
Ось рычага Подробнее |
|
|
| 23 | 77.37.140А |
Втулка Подробнее |
|
|
| 24 | 77.52.278 |
Пластина отгибная Подробнее |
|
|
| 25 | 77.37.222-1 |
Планка стопорная Подробнее |
|
|
| 26 | 77.52.243 |
Ось вилки Подробнее |
|
|
| 27 | 77.52.212-1 |
Шестерня Подробнее |
|
|
| 28 | 77.37.157 |
Шайба упорная Подробнее |
|
|
| 29 | 77.37.108 |
Стакан подшипника Подробнее |
|
|
| 30 | Подшипник 407К (35х100х25) ГОСТ 8338-75 |
Подшипник 407К (35х100х25) ГОСТ 8338-75 Подробнее |
|
|
| 31 | Кольцо 835 ГОСТ 13942-68 |
Кольцо 835 ГОСТ 13942-68 Подробнее |
|
|
| 32 | 77.37.203 |
Прокладка пробки Подробнее |
|
|
| 33 | 77.37.019А |
Пробка сливная с магнитом в сборе Подробнее |
|
