| ← Каретка подвески | Ролик поддерживающий → |

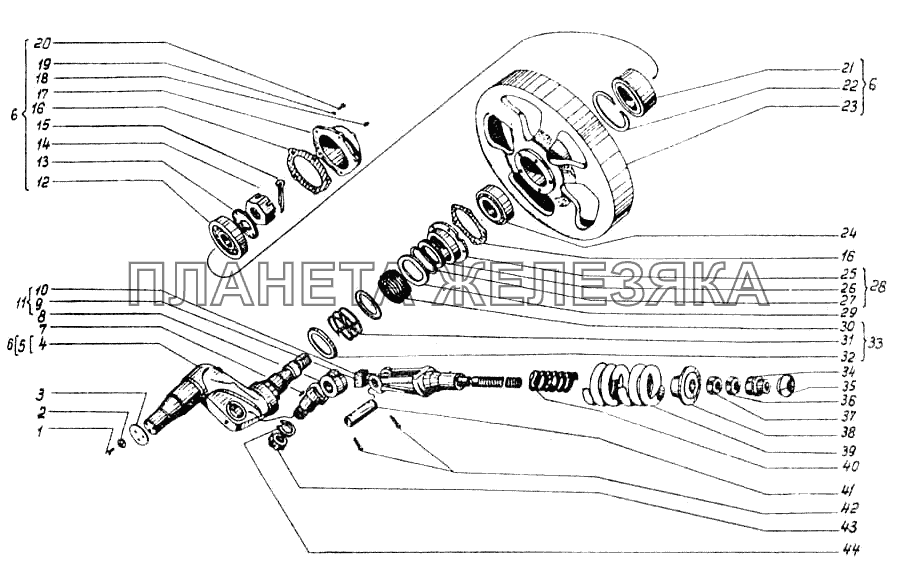

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 85.32.001 |
Колесо направляющее правое в сборе Подробнее |
|
||
| 85.32.002 |
Колесо направляющее левое в сборе Подробнее |
|
||
| 1 | Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 |
Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 2 | Шайба 1265Г05 ГОСТ 6402-70 |
Шайба 1265Г05 ГОСТ 6402-70 Подробнее |
|
|
| 3 | 77.32.110 |
Шайба упорная Подробнее |
|
|
| 4 | 85.32.101-2 |
Ось коленчатая Подробнее |
|
|
| 5 | 85.32.011-2 |
Ось коленчатая Подробнее |
|
|
| 6 | 85.32.012 |
Колесо направляющее Подробнее |
|
|
| 7 | 85.32.103 |
Шпонка сегментная Подробнее |
|
|
 |
8 | 77.32.109-1 |
Ушко Подробнее |
|
 |
9 | 77.32.102 |
Болт натяжной Подробнее |
|
| 10 | 77.32.112А |
Упор пружины Подробнее |
|
|
 |
11 | 85.32.013 |
Амортизатор механический Подробнее |
|
| 12 | Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 |
Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 Подробнее |
|
|
| 13 | 85.32.113 |
Шайба упорная Подробнее |
|
|
 |
14 | 85.32.114 |
Гайка Подробнее |
|
| 15 | Шплинт 8х70 ГОСТ 397-79 |
Шплинт 8х70 ГОСТ 397-79 Подробнее |
|
|
| 16 | 77.32.106А |
Прокладка Подробнее |
|
|
| 17 | 77.32.104 |
Крышка Подробнее |
|
|
| 18 | Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 |
Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 Подробнее |
|
|
| 19 | Шайба 1065Г05 ГОСТ 6402-70 |
Шайба 1065Г05 ГОСТ 6402-70 Подробнее |
|
|
| 20 | Болт М10.6gх25.58.016 ГОСТ 7796-70 |
Болт М10.6gх25.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 21 | 77.32.117 |
Втулка распорная Подробнее |
|
|
| 22 | Кольцо 2В120 ГОСТ 13941-68 |
Кольцо 2В120 ГОСТ 13941-68 Подробнее |
|
|
| 23 | 77.32.105Ж |
Колесо направляющее Подробнее |
|
|
| 24 | Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 |
Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 Подробнее |
|
|
 |
25 | 77.32.118-1 |
Корпус уплотнения внешний Подробнее |
|
| 26 | 54.32.426-2 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 54.32.438 |
Кольцо Подробнее |
|
|
 |
28 | 77.32.012 |
Корпус уплотнения в сборе Подробнее |
|
| 29 | 54.32.429 |
Кольцо уплотнительное малое Подробнее |
|
|
| 30 | 54.32.430Б |
Чехол уплотнения Подробнее |
|
|
| 31 | 54.32.023 | Пружина уплотнения в сборе |
|
|
| 32 | 54.32.434-1А |
Шайба нажимная Подробнее |
|
|
 |
33 | 54.32.025 |
Чехол уплотнения в сборе Подробнее |
|
 |
34 | 77.32.107А |
Гайка регулировочная натяжения Подробнее |
|
 |
35 | 77.32.108 |
Яблоко упорное Подробнее |
|
| 36 | Гайка М36х3.8.016 ГОСТ 5916-70 |
Гайка М36х3.8.016 ГОСТ 5916-70 Подробнее |
|
|
| 37 | Гайка М36х 3.8.016 ГОСТ 5915-70 |
Гайка М36х 3.8.016 ГОСТ 5915-70 Подробнее |
|
|
| 38 | 77.32.1146 |
Упор Подробнее |
|
|
| 39 | 77.32.115 |
Пружина Подробнее |
|
|
| 40 | 77.32.116 |
Пружина малая Подробнее |
|
|
| 41 | 77.32.111 |
Палец ушка Подробнее |
|
|
| 42 | Шплинт 6,3х50 ГОСТ 397-79 |
Шплинт 6,3х50 ГОСТ 397-79 Подробнее |
|
|
| 43 | Гайка М30х2-6Н.8.016 ГОСТ 15522-70 |
Гайка М30х2-6Н.8.016 ГОСТ 15522-70 Подробнее |
|
|
| 44 | Шайба 30 65Г 05 ГОСТ 6402-70 |
Шайба 30 65Г 05 ГОСТ 6402-70 Подробнее |
|
