| ← Муфта сцепления | Коробка передач. Вал заднего хода и дополнительный → |

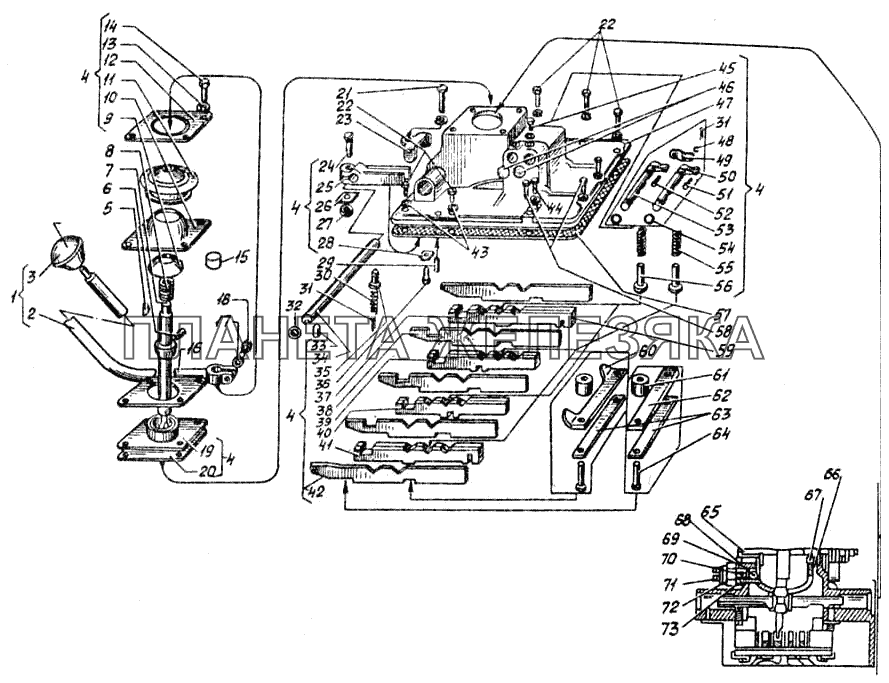

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.48.056 |
Провод Подробнее |
|
||
| 78.37.002 |
Коробка передач Подробнее |
|
||
| 78Р.37.002 | Коробка передач под реверс-редуктор |
|
||
| 78х.37.002 |
Коробка передач Подробнее |
|
||
| К77.37.012-4А |
Крышка коробки под реверс-редуктор Подробнее |
|
||
| Шайба 10.65Г.05 ГОСТ 6402-70 |
Шайба 10.65Г.05 ГОСТ 6402-70 Подробнее |
|
||
| 1 | 78.37.011 |
Рычаг Подробнее |
|
|
| 2 | 78.37.104 |
Рычаг Подробнее |
|
|
| 3 | А13.04.000А |
Рукоятка Подробнее |
|
|
| 4 | 78.37.012 |
Крышка коробки передач Подробнее |
|
|
| 5 | Шпонка сегментная 5х9 ГОСТ 8795-68 |
Шпонка сегментная 5х9 ГОСТ 8795-68 Подробнее |
|
|
| 6 | 77.37.116-1 |
Штифт рычага Подробнее |
|
|
| 7 | К77.37.128-1 |
Рычаг Подробнее |
|
|
| 8 | 77.37.117 |
Пружина рычага Подробнее |
|
|
| 9 | 77.37.118 |
Шайба сферическая Подробнее |
|
|
| 10 | 77.37.120 |
Колпак Подробнее |
|
|
| 11 | 77.37.121 |
Чехол Подробнее |
|
|
| 12 | 77.37122 |
Кольцо прижимное Подробнее |
|
|
| 13 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Шайба 10.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 14 | Болт М10.6gх35.58.016 ГОСТ 7796-70 |
Болт М10.6gх35.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 15 | 77.37.243 |
Втулка Подробнее |
|
|
| 17 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Шайба 12.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 18 | Болт М12.6gх35.58.016 ГОСТ 7796-70 |
Болт М12.6gх35.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 19 | 77.37.113-1 |
Фланец крышки коробки передач Подробнее |
|
|
| 20 | 77.37.114 |
Прокладка фланца Подробнее |
|
|
| 21 | Болт М12.6gх70.58.016 ГОСТ 7795-70 |
Болт М12.6gх70.58.016 ГОСТ 7795-70 Подробнее |
|
|
| 22 | Болт М12.6gх40.58.016 ГОСТ 7796-70 |
Болт М12.6gх40.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 23 | 77.37.171-1 |
Ушко Подробнее |
|
|
| 24 | 77.37.210 |
Болт стопорный Подробнее |
|
|
| 25 | 77.37.102А |
Вилка Подробнее |
|
|
| 26 | 77.37.297 |
Пластина отгибная Подробнее |
|
|
| 27 | Гайка М12х1,75. 8.016 ГОСТ 5916-70 |
Гайка М12х1,75. 8.016 ГОСТ 5916-70 Подробнее |
|
|
| 28 | 77.37.216 |
Пластина отгибная Подробнее |
|
|
| 29 | 77.38.287 |
Штифт Подробнее |
|
|
| 30 | 77.37.206 |
Пружина фиксатора Подробнее |
|
|
| 31 | Шплинт 3.2х18 ГОСТ 397-79 |
Шплинт 3.2х18 ГОСТ 397-79 Подробнее |
|
|
| 32 | Заглушка 22-08кп ГОСТ 3111-67 |
Заглушка 22-08кп ГОСТ 3111-67 Подробнее |
|
|
| 33 | 77.37.213 |
Винт стопорный Подробнее |
|
|
| 34 | 77.37.144 |
Валик переключения Подробнее |
|
|
| 35 | 77.31.221 |
Фиксатор Подробнее |
|
|
| 36 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх16.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 37 | 77.37.173 |
Втулка вилки Подробнее |
|
|
| 38 | 77.37.135 |
Планка разделительная Подробнее |
|
|
| 39 | 7737.164 |
Планка переключения V и V1 передач Подробнее |
|
|
| 40 | 77.37.177 |
Планка переключения вилки III и IV передач Подробнее |
|
|
| 41 | 77.37.176 |
Планка переключения вилки I и II передач Подробнее |
|
|
| 42 | 77.37.134 |
Планка боковая Подробнее |
|
|
| 44 | Болт М10.6gх 25.58.016 ГОСТ 7796-70 |
Болт М10.6gх 25.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 45 | 77.37.218 |
Болт стопорный Подробнее |
|
|
| 46 | Заглушка 28-03кл ГОСТ 3111-67 |
Заглушка 28-03кл ГОСТ 3111-67 Подробнее |
|
|
| 47 | 77.37.101-1 |
Крышка Подробнее |
|
|
| 48 | Шайба 10.01.013 ГОСТ 1 1371-78 |
Шайба 10.01.013 ГОСТ 1 1371-78 Подробнее |
|
|
| 49 | 77.47.162 |
Серьга Подробнее |
|
|
| 51 | 77.37.166 |
Палец валика блокировки заднего Подробнее |
|
|
| 52 | 77.37.165 |
Палец валика блокировки переднего Подробнее |
|
|
| 53 | 77.37.160 |
Валик блокировки передний Подробнее |
|
|
| 53 | 77.37.161 |
Валик блокировки задний Подробнее |
|
|
| 54 | 7737.143А |
Кольцо уплотнительное Подробнее |
|
|
| 55 | 54.37.408 |
Пружина стопора Подробнее |
|
|
| 56 | 77.37.163 |
Фиксатор Подробнее |
|
|
| 57 | 77.37.145А |
Прокладка Подробнее |
|
|
| 58 | Болт М12.6gх 45.58.016 ГОСТ 7795-70 |
Болт М12.6gх 45.58.016 ГОСТ 7795-70 Подробнее |
|
|
| 59 | К77.37.125 |
Планка переключения под реверс-редуктор Подробнее |
|
|
| 60 | 77.37.244 |
Планка Подробнее |
|
|
| 61 | 77.37.211 |
Втулка распорная Подробнее |
|
|
| 62 | 77.37.133 |
Планка опорная Подробнее |
|
|
| 63 | 77.37.212А |
Пластина отгибная Подробнее |
|
|
| 64 | Болт М10.6gх50.58.016 ГОСТ 7795-70 |
Болт М10.6gх50.58.016 ГОСТ 7795-70 Подробнее |
|
|
| 65 | 77.34.236 |
Ось Подробнее |
|
|
| 66 | 77.37.235 |
Рамка Подробнее |
|
|
| 67 | 77.37.237 |
Винт оси рамки Подробнее |
|
|
| 68 | Шарик БУ 14 мм Н ГОСТ 3722-60 |
Шарик БУ 14 мм Н ГОСТ 3722-60 Подробнее |
|
|
| 69 | 77.37.239 |
Втулка Подробнее |
|
|
| 70 | 77.37.241 |
Прокладка Подробнее |
|
|
| 71 | ВК-403 (77.37.256) |
Включатель света заднего хода Подробнее |
|
|
| 72 | 77.37.240 |
Планка стопорная Подробнее |
|
|
| 73 | 77.37.238 |
Шайба уплотнительная Подробнее |
|
