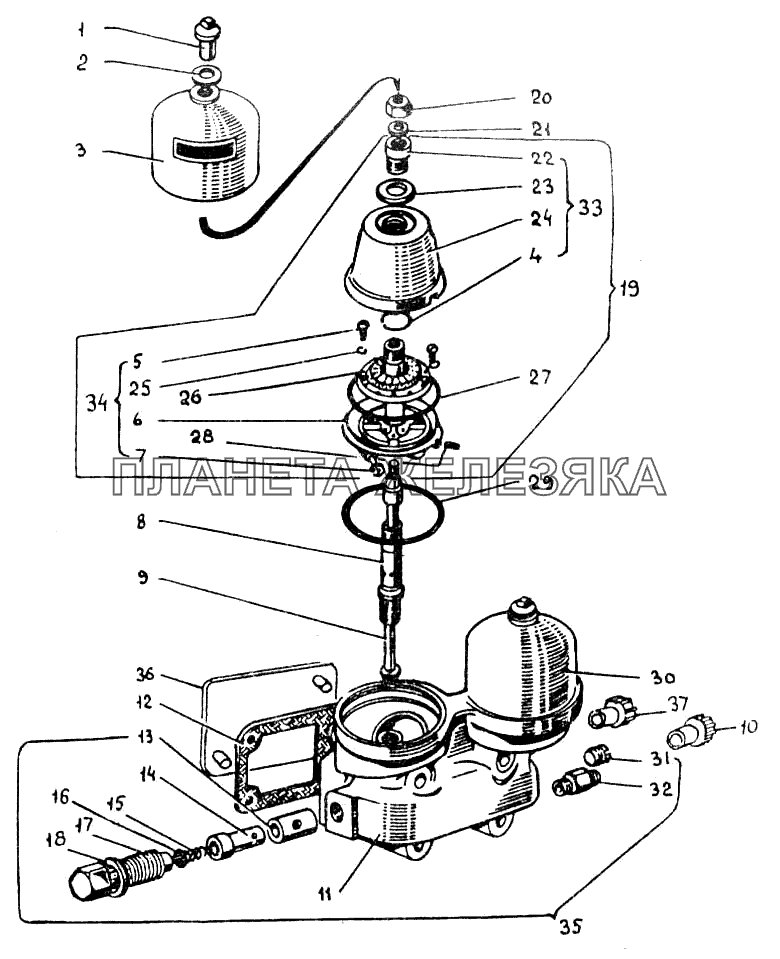

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 03-10С14 |
Центрифуга в сборе Подробнее |
|
||
| 03-10С2А |
Центрифуга в сборе Подробнее |
|
||
| 3 | 03-10С6-1 |
Колпак с табличкой Подробнее |
|
|
| 6 | 14-1008-Г |
Остов ротора Подробнее |
|
|
| 8 | 14-1012-А |
Ось ротора Подробнее |
|
|
| 9 | 03-1004А |
Трубка маслоотводящая Подробнее |
|
|
| 11 | 03-1001Б |
Корпус Подробнее |
|
|
| 12 | 6Т2-1009 |
Прокладка Подробнее |
|
|
| 13 | 03-1022-1 |
Стакан Подробнее |
|
|
| 14 | 03-1027-1 |
Клапан Подробнее |
|
|
| 17 | 03-1025-2 |
Болт Подробнее |
|
|
| 19 | 14-10С3Б |
Ротор в сборе Подробнее |
|
|
| 21 | 14-1018-А |
Шайба упорная Подробнее |
|
|
| 22 | 14-1013В-1 |
Гайка ротора Подробнее |
|
|
| 24 | 14-1009Г-1 |
Крышка ротора Подробнее |
|
|
| 26 | 14-10С8Б |
Маслоотражатель Подробнее |
|
|
| 30 | 14-1014Д |
Колпак Подробнее |
|
|
| 32 | 03-1014 |
Штуцер Подробнее |
|
|
| 33 | 14-10С12-Б |
Крышка ротора Подробнее |
|
|
| 34 | 14-10С10-Б |
Остов ротора Подробнее |
|
|
| 35 | 03-10С4А |
Корпус в сборе Подробнее |
|
