| ← Пусковое устройство | Насос масляный → |

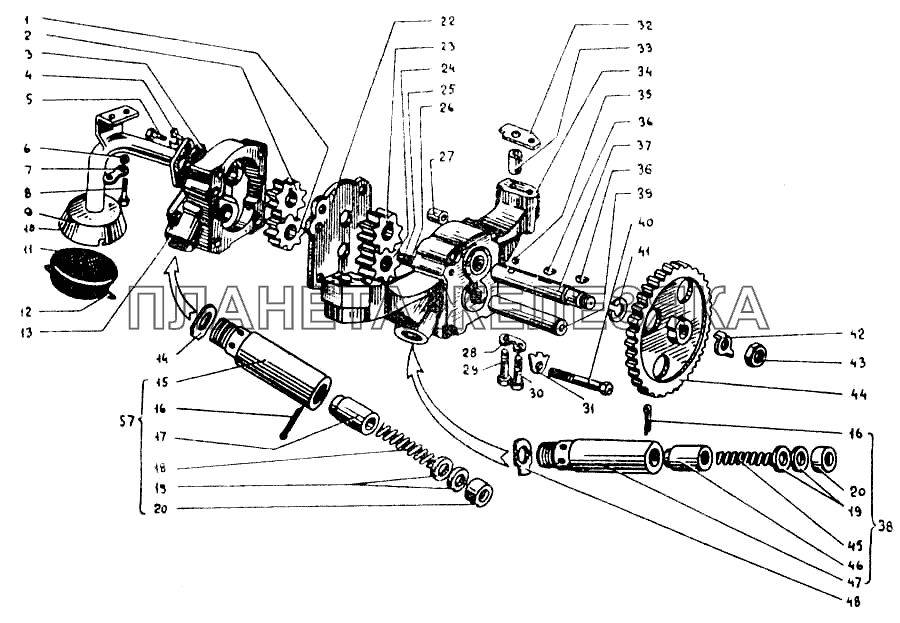

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| МН-09С2 |
Насос в сборе Подробнее |
|
||
| СМД55У-09С10 |
Сетка маслоприемника Подробнее |
|
||
| 1 | МН-09С9 |
Шестерня ведомая радиаторной секции Подробнее |
|
|
| 3 | А12.03.002-12 |
Прокладка Подробнее |
|
|
| 4 | А12.03.003-02 |
Пластина стопорная Подробнее |
|
|
| 5 | М8-6gх20.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 6 | 10х2.01.011 |
Шайба ГОСТ 10450-78 Подробнее |
|
|
| 7 | 01-0966 |
Шайба замковая Подробнее |
|
|
| 8 | М10-6gх20.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 9 | МН41-09С11 |
Труба всасывающая Подробнее |
|
|
| 12 | СМД55У-0925 |
Пружина Подробнее |
|
|
| 13 | МН-09С6-1 |
Корпус радиаторной секции в сборе Подробнее |
|
|
| 14 | МН-0946 |
Шайба стопорная Подробнее |
|
|
| 15 | МН-0927 |
Корпус клапана предохранительного Подробнее |
|
|
| 16 | 4х36-005 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 17 | МН-0926-1 |
Плунжер клапана предохранительного Подробнее |
|
|
| 18 | МН-0925 |
Пружина № 328 ГОСТ 13771-68 Подробнее |
|
|
| 19 | 01-0941А |
Шайба регулировочная Подробнее |
|
|
| 23 | МН-09С7 |
Шестерня ведущая в сборе Подробнее |
|
|
| 24 | МН-09С8 |
Шестерня ведомая в сборе Подробнее |
|
|
| 25 | 01-0944 |
Штифт Подробнее |
|
|
| 26 | 01-0945 |
Кольцо пружинное Подробнее |
|
|
| 28 | МН-0932А |
Шайба замковая Подробнее |
|
|
| 29 | М12-6gх100.58.05 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 30 | М10-6gх70.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 31 | МН-0950 |
Шайба стопорная Подробнее |
|
|
| 32 | МН-0931 |
Прокладка регулировочная Подробнее |
|
|
| 34 | МН-09С4-1 |
Корпус нагнетающей секции в сборе Подробнее |
|
|
| 35 | БV4мм |
Шарик ГОСТ 3722-60 Подробнее |
|
|
| 36 | МН-0935 |
Шпонка сегментная Подробнее |
|
|
| 40 | МН-0937 |
Болт Подробнее |
|
|
| 41 | 01-0624 |
Кольцо стопорное Подробнее |
|
|
| 42 | МН-0953 |
Шайба стопорная Подробнее |
|
|
| 43 | МН-0938 |
Гайка Подробнее |
|
|
| 45 | МН-0922 |
Пружина № 429 ГОСТ 13770-68 Подробнее |
|
|
| 46 | МН-0928 |
Плунжер клапана редукционного Подробнее |
|
|
| 47 | МН-0924 |
Корпус клапана редукционного Подробнее |
|
|
| 48 | МН-0949 |
Шайба стопорная Подробнее |
|
|
| 49 | 1.2х300 |
Проволока ГОСТ 3282-74 Подробнее |
|
|
| 50 | 54.08.406 |
Болт зажимной Подробнее |
|
|
| 51 | СМД7-0929 |
Прокладка Подробнее |
|
|
| 54 | А12.03.002-07 |
Прокладка Подробнее |
|
|
| 59 | МН41-09С12 |
Труба нагнетающая Подробнее |
|
