| ← Коробка передач. Валы первичный и вторичный | Передача карданная (трактор, оборудованный ходоуменьшителем или реверс-редуктором) → |

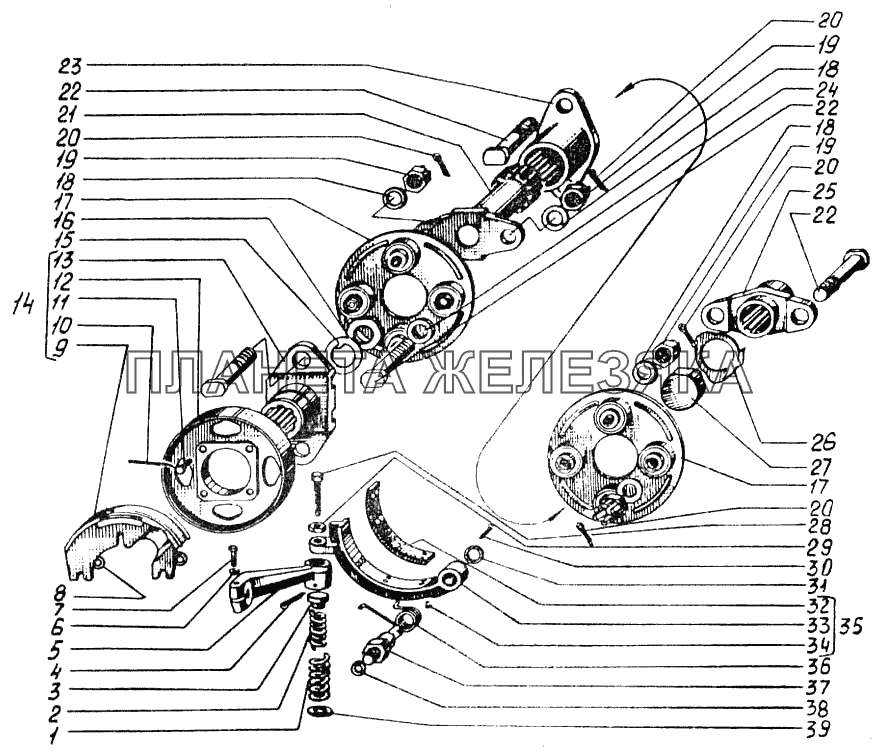

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.36.132 |
Пружина внешняя Подробнее |
|
||
| 85.36.003 |
Передача карданная Подробнее |
|
||
| 2 | 77.36.131 |
Пружина внутренняя Подробнее |
|
|
| 3 | 77.36.130 |
Упор пружин Подробнее |
|
|
| 4 | Шплинт 4х22-016 ГОСТ 397-79 |
Шплинт 4х22-016 ГОСТ 397-79 Подробнее |
|
|
| 5 | 85.36.407 |
Рычаг тормозка Подробнее |
|
|
| 6 | Шайба 12.65Г 05 ГОСТ 6402-70 |
Шайба 12.65Г 05 ГОСТ 6402-70 Подробнее |
|
|
| 7 | Болт М12х6gх-15.58.016 ГОСТ 7795-70 |
Болт М12х6gх-15.58.016 ГОСТ 7795-70 Подробнее |
|
|
| 8 | Шайба 10.01.013 ГОСТ 11371-78 |
Шайба 10.01.013 ГОСТ 11371-78 Подробнее |
|
|
| 10 | 85.36.405-2 |
Щиток Подробнее |
|
|
| 10 | Проволока 1,6-0-4 ГОСТ 3282-74 1=0,45м |
Проволока 1,6-0-4 ГОСТ 3282-74 1=0,45м Подробнее |
|
|
| 11 | Болт 3М14х1,5.6gх х35.58.016 ГОСТ 7796-70 |
Болт 3М14х1,5.6gх х35.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 12 | 77.36.102-1 |
Шкив Подробнее |
|
|
| 13 | 77.36.101-1 |
Вилка кардана Подробнее |
|
|
| 14 | 77.36.042 |
Вилка со шкивом Подробнее |
|
|
| 15 | СМД1-2157 |
Шайба замковая Подробнее |
|
|
| 16 | 77.36.103-1 |
Гайка Подробнее |
|
|
 |
17 | 77.36.011 |
Головка кардана в сборе Подробнее |
|
| 18 | 85.36.021 |
Вилка кардана Подробнее |
|
|
| 19 | 85.36.022 |
Вал кардана Подробнее |
|
|
| 20 | 85.36.206 |
Кольцо-сальника Подробнее |
|
|
| 21 | 85.36.207 |
Шайба разрезная Подробнее |
|
|
| 22 | 85.36.205 |
Гайка сальника Подробнее |
|
|
| 24 | 77.36.105-1 |
Болт кардана Подробнее |
|
|
| 25 | Шайба 22.01.013 ГОСТ 11371-78 |
Шайба 22.01.013 ГОСТ 11371-78 Подробнее |
|
|
| 26 | 77.36.108 |
Шайба Подробнее |
|
|
| 27 | 77.36.109 |
Гайка Подробнее |
|
|
| 28 | Шплинт 4х32-016 ГОСТ 397-79 |
Шплинт 4х32-016 ГОСТ 397-79 Подробнее |
|
|
| 29 | 77.36.120-1Б |
Вилка кардана Подробнее |
|
|
| 30 | 85.36.210 |
Шайба стопорная Подробнее |
|
|
| 31 | 85.36.208-1 |
Гайка кардана Подробнее |
|
|
| 32 | 77.36.128 |
Болт упорный Подробнее |
|
|
| 33 | Гайка М14х1,5.6.016 ГОСТ 5915-70 | Гайка М14х1,5.6.016 ГОСТ 5915-70 |
|
|
| 34 | Шплинт 5х28-016 ГОСТ 397-79 |
Шплинт 5х28-016 ГОСТ 397-79 Подробнее |
|
|
| 35 | Шайба 16.01.013 ГОСТ 11371-78 |
Шайба 16.01.013 ГОСТ 11371-78 Подробнее |
|
|
| 36 | 77.36.124-1 |
Накладка Подробнее |
|
|
| 37 | 77.36.123-1 |
Колодка тормозка Подробнее |
|
|
| 38 | Заклепка 2-4х12-700 ГОСТ 12642-67 |
Заклепка 2-4х12-700 ГОСТ 12642-67 Подробнее |
|
|
| 39 | 77.36.012-1 |
Колодка тормозная Подробнее |
|
|
| 40 | 77.36.127 |
Пружина тормозка Подробнее |
|
|
| 41 | 85.36.406 |
Ось колодки тормозка Подробнее |
|
|
| 42 | Шайба 18. 65Г 05 ГОСТ 6402-70 |
Шайба 18. 65Г 05 ГОСТ 6402-70 Подробнее |
|
|
| 43 | Шайба 18.01.013 ГОСТ 11371-78 |
Шайба 18.01.013 ГОСТ 11371-78 Подробнее |
|
