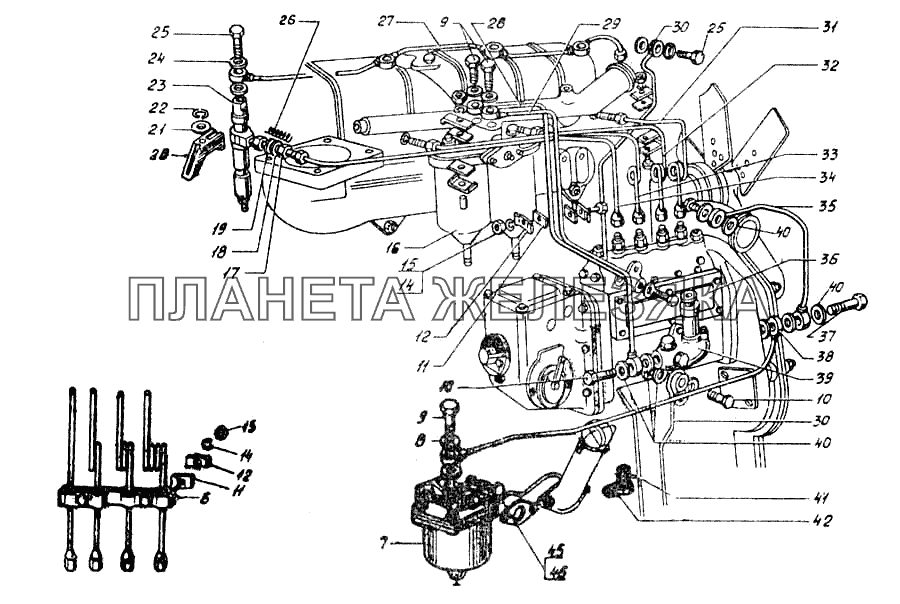

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 41-15С21-Б |
Топливопровод высокого давления Подробнее |
|
||
| 1 | А44.11.000-02 |
Элемент фильтрующий ЭТФ-3 Подробнее |
|
|
| 2 | 41-1535А |
Плита Подробнее |
|
|
| 3 | 41-15С29 |
Трубка вентиля Подробнее |
|
|
| 4 | М14-6gх30.58.05 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 5 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 6 | 41-15С34 |
Скоба Подробнее |
|
|
| 7 | А23.30.000-01 |
Топливный фильтр грубой очистки ФГ-25 Подробнее |
|
|
| 8 | А23.10.002 |
Кольцо уплотнительное Подробнее |
|
|
| 9 | А12.01.003-03 |
Болт поворотного угольника Подробнее |
|
|
| 10 | А12.01.003-07 |
Болт поворотного угольника Подробнее |
|
|
| 11 | 01-1548Б |
Шайба Подробнее |
|
|
| 11 | 03-1556 |
Прокладка Подробнее |
|
|
| 12 | 01-1555А |
Планка зажимная Подробнее |
|
|
| 13 | М8-6gх25.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 14 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 15 | М8.6Н.8.35.013 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 16 | А44.40.000 |
Фильтр 2СТФ-3 Подробнее |
|
|
| 17 | М18х1.5.6Н.35.05 |
Гайка ГОСТ 2526-70 Подробнее |
|
|
| 19 | 01-1542-1Б |
Кольцо резиновое Подробнее |
|
|
| 20 | 01-А1533 |
Скоба крепления форсунки Подробнее |
|
|
| 21 | 01-А1532 |
Шайба скобы крепления форсунки Подробнее |
|
|
| 22 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 23 | 6А1-20С1 |
Форсунка Подробнее |
|
|
| 24 | 41-1526А |
Прокладка Подробнее |
|
|
| 25 | 03-1525А |
Болт поворотного угольника Подробнее |
|
|
| 26 | 03-1565 |
Пружина Подробнее |
|
|
| 27 | 41-15С13Б |
Топливопровод сливной Подробнее |
|
|
| 28 | 41-15С23-1 |
Топливопровод от фильтра к топливному насосу Подробнее |
|
|
| 29 | 41-15С24-1А |
Топливопровод от помпы к фильтру Подробнее |
|
|
| 30 | 41-15С14-1 |
Трубка слива с головки цилиндров Подробнее |
|
|
| 31 | 41-15С15-1Б |
Топливопровод высокого давления Подробнее |
|
|
| 32 | 41-15С16-1Б |
Топливопровод высокого давления Подробнее |
|
|
| 33 | 41-15С17-1Б |
Топливопровод высокого давления Подробнее |
|
|
| 34 | 41-15С18-1Б |
Топливопровод высокого давления Подробнее |
|
|
| 35 | 41-15С25-2 |
Топливопровод от насоса к помпе Подробнее |
|
|
| 36 | 41-16С1А |
Топливный насос 4ТН-9х10Т Подробнее |
|
|
| 37 | СМД7-1536 |
Болт поворотного угольника Подробнее |
|
|
| 38 | 41-15С28-3А |
Топливопровод от фильтра к помпе Подробнее |
|
|
| 39 | 16-С30-8А |
Помпа Подробнее |
|
|
| 40 | СМД7-1535 |
Прокладка Подробнее |
|
|
| 41 | 01-А1551 |
Прокладка Подробнее |
|
|
| 42 | 01-1540А |
Хомут Подробнее |
|
|
| 43 | 14-1567-1 |
Прокладка Подробнее |
|
|
| 44 | 14-1540-1 |
Планка зажима Подробнее |
|
|
| 45 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 46 | М10-6gх25.88.35.01 |
Болт ГОСТ 7796-70 Подробнее |
|
