| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

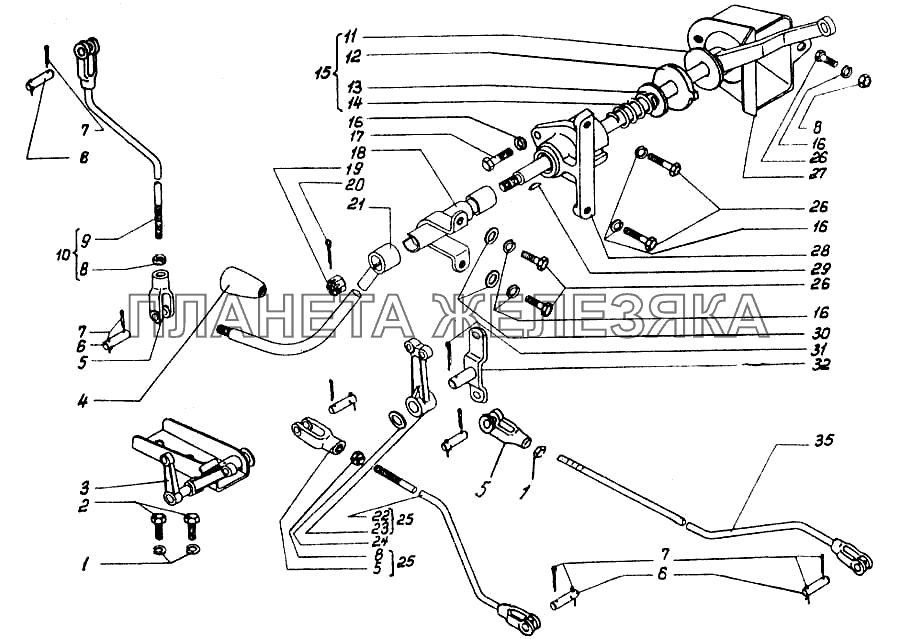

| 88.20.002 | Управление дизелем |
|
||
| 1 | Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 |
Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 Подробнее |
|
|
| 1 | Шайба 1065Г05 ГОСТ 6402-70 |
Шайба 1065Г05 ГОСТ 6402-70 Подробнее |
|
|
| 2 | 77.20.114А |
Диск Подробнее |
|
|
| 2 | Болт М10.6gх18.58.016 ГОСТ 7796-70 |
Болт М10.6gх18.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 3 | 88.20.021 |
Кронштейн с рычагами Подробнее |
|
|
| 4 | А13.05.000 |
Рукоятка управления Подробнее |
|
|
| 5 | 77.20.111А |
Вилка Подробнее |
|
|
| 6 | 54.20.405-1 |
Палец Подробнее |
|
|
| 7 | Шплинт 3,2х18 ГОСТ 397-79 |
Шплинт 3,2х18 ГОСТ 397-79 Подробнее |
|
|
| 8 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
|
|
| 9 | 88.20.023-1 |
Тяга вертикальная Подробнее |
|
|
| 10 | 88.20.031 |
Тяга вертикальная Подробнее |
|
|
| 11 | 78.20.031 |
Рычаг верхний Подробнее |
|
|
| 13 | 77.20.115 |
Шайба Подробнее |
|
|
| 14 | 77.20.109 |
Пружина Подробнее |
|
|
| 15 | 78.20.030 |
Муфта Подробнее |
|
|
| 16 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 Подробнее |
|
|
| 18 | 78.20.022-1 |
Труба с кронштейном Подробнее |
|
|
| 19 | 88.20.211 |
Гайка Подробнее |
|
|
| 20 | Шплинт 4х32 ГОСТ 397-79 |
Шплинт 4х32 ГОСТ 397-79 Подробнее |
|
|
| 21 | 78.20.206 |
Рычаг управления Подробнее |
|
|
| 22 | 88.20.024 |
Тяга Подробнее |
|
|
| 23 | 85.20-1МЛ |
Рычаг промежуточный Подробнее |
|
|
| 24 | Шайба 12.01.013 ГОСТ 11371-78 |
Шайба 12.01.013 ГОСТ 11371-78 Подробнее |
|
|
| 26 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх25.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 27 | 88.20.029 | Кожух в сборе |
|
|
| 28 | 78.20.222 |
Корпус муфты Подробнее |
|
|
| 29 | Шпонка 4х6,5 ГОСТ 24071-80 |
Шпонка 4х6,5 ГОСТ 24071-80 Подробнее |
|
|
| 30 | Шайба 8.01.013 ГОСТ 11371-78 |
Шайба 8.01.013 ГОСТ 11371-78 Подробнее |
|
|
| 31 | Шплинт 3,2х20 ГОСТ 397-79 |
Шплинт 3,2х20 ГОСТ 397-79 Подробнее |
|
|
| 32 | 85.20.013 |
Кронштейн промежуточный в сборе Подробнее |
|
|
| 33 | 78.20.209 |
Пружина Подробнее |
|
|
| 36 | 88.20.025 |
Тяга топливного насоса Подробнее |
|
