| ← Бак масляный | Установка распределителя. Распределитель → |

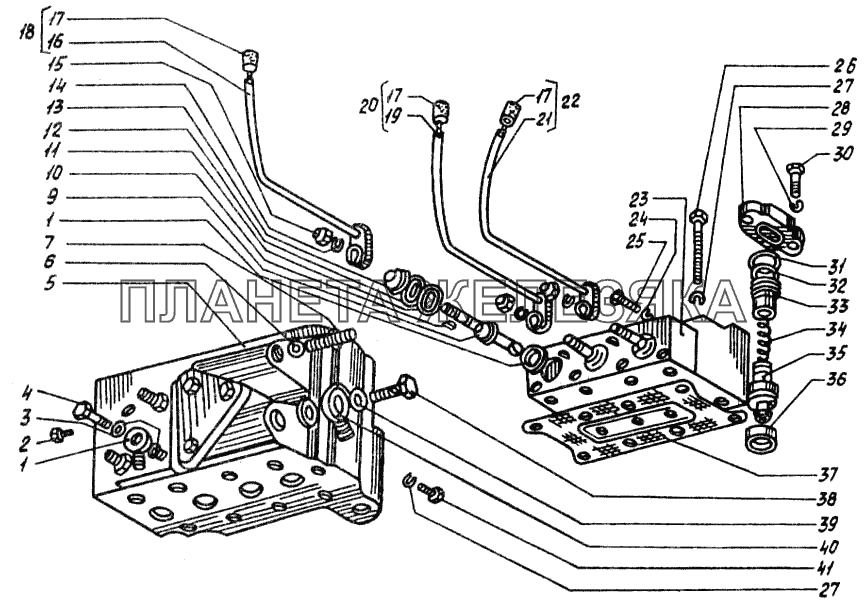

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 78.64.001 |
Установка распределителя Подробнее |
|
||
| 1 | 77.64.106А |
Угольник поворотный Подробнее |
|
|
| 1 | Пробка КГ 1/4" ГОСТ 12720-67 |
Пробка КГ 1/4" ГОСТ 12720-67 Подробнее |
|
|
| 3 | 77.64.114 |
Шайба малая Подробнее |
|
|
| 4 | 77.64.105 | Болт |
|
|
| 5 | Р80-3-004-10 |
Корпус распределителя Подробнее |
|
|
| 6 | 017-021-25-2-2 |
Кольцо уплотнительное Подробнее |
|
|
| 7 | Н.036.04.005 |
Штуцер проходной Подробнее |
|
|
| 8 | Р75-064 |
Кольцо нижнее Подробнее |
|
|
| 9 | Р75-054Б |
Рычаг Подробнее |
|
|
| 10 | Шпонка 3х6,5 ГОСТ 24071-80 |
Шпонка 3х6,5 ГОСТ 24071-80 Подробнее |
|
|
| 11 | НШ16-0505037 |
Кольцо уплотнительное Подробнее |
|
|
| 12 | Р75-065 |
Кольцо верхнее Подробнее |
|
|
| 13 | Р75-056М |
Чехол Подробнее |
|
|
| 14 | Шайба 12 65Г ГОСТ 6402-70 |
Шайба 12 65Г ГОСТ 6402-70 Подробнее |
|
|
| 15 | Гайка М12х1,25.4.016 ГОСТ 11860-73 |
Гайка М12х1,25.4.016 ГОСТ 11860-73 Подробнее |
|
|
| 16 | 78.64.011-1 | Рычаг левый |
|
|
| 17 | А13.05.000 |
Рукоятка управления Подробнее |
|
|
| 18 | 78.64.014-1 | Рычаг левый |
|
|
| 19 | 78.64.012-1 | Рычаг средний |
|
|
| 20 | 78.64.015-1 | Рычаг средний |
|
|
| 21 | 78.64.013-1 | Рычаг правый |
|
|
| 22 | 78.64.016-1 | Рычаг правый |
|
|
| 23 | Р75-3-022Б |
Крышка верхняя Подробнее |
|
|
| 25 | Болт М8-6gх16 ГОСТ 7796-70 |
Болт М8-6gх16 ГОСТ 7796-70 Подробнее |
|
|
| 26 | Болт М8х2х55.56 ГОСТ 7795-70 |
Болт М8х2х55.56 ГОСТ 7795-70 Подробнее |
|
|
| 28 | Р75-071Г |
Упор Подробнее |
|
|
| 29 | Шайба 10 65Г ГОСТ 6402-70 |
Шайба 10 65Г ГОСТ 6402-70 Подробнее |
|
|
| 29 | Шайба 8Т 65Г ГОСТ 6402-70 |
Шайба 8Т 65Г ГОСТ 6402-70 Подробнее |
|
|
| 31 | Р75-077 |
Кольцо V-35х30-2 ГОСТ 9833-61 Подробнее |
|
|
| 32 | НШ10-0101031 |
Кольцо уплотнительное Подробнее |
|
|
| 33 | Р75-073А |
Направляющая клапана Подробнее |
|
|
| 34 | Р75-072 |
Пружина перепускного клапана Подробнее |
|
|
| 35 | Р80-3-41 |
Клапан перепускной в сборе Подробнее |
|
|
| 36 | Р80-040-10 |
Гнездо Подробнее |
|
|
| 37 | Р75-3-038 |
Прокладка верхняя Подробнее |
|
|
| 38 | 77.64.108 |
Болт поворотного угольника Подробнее |
|
|
| 39 | 77.64.115 |
Шайба большая Подробнее |
|
|
| 40 | 77.64.107А |
Угольник поворотный Подробнее |
|
|
| 41 | Болт М10-6gх18.58.016 ГОСТ 7796-70 |
Болт М10-6gх18.58.016 ГОСТ 7796-70 Подробнее |
|
