| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

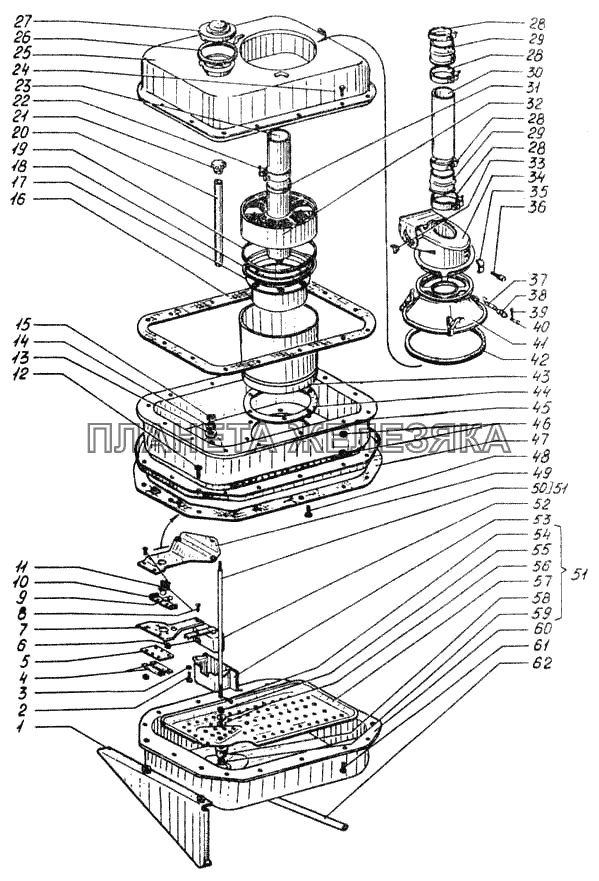

| 88.57.002-2 | Установка вентиляционная |
|
||
| 88.57.041 |
Воздухоочиститель Подробнее |
|
||
| 88.57.446-1 |
Прокладка Подробнее |
|
||
| Винт М4.6gх12.58.016 ГОСТ 17473-72 |
Винт М4.6gх12.58.016 ГОСТ 17473-72 Подробнее |
|
||
| Гайка М12х1,25.8.016 ГОСТ 5916-70 |
Гайка М12х1,25.8.016 ГОСТ 5916-70 Подробнее |
|
||
| Гайка М4.6.016 ГОСТ 5927-70 |
Гайка М4.6.016 ГОСТ 5927-70 Подробнее |
|
||
| Хомут стяжной ХСВ-73 |
Хомут стяжной ХСВ-73 Подробнее |
|
||
| Хомут стяжной ХСВ-80 |
Хомут стяжной ХСВ-80 Подробнее |
|
||
| Шайба 6.65Г.05 ГОСТ 6402-70 |
Шайба 6.65Г.05 ГОСТ 6402-70 Подробнее |
|
||
| Шпонка сегментная. 6х30 ГОСТ 8795-70 |
Шпонка сегментная. 6х30 ГОСТ 8795-70 Подробнее |
|
||
| 1 | 88.57.022 |
Кронштейн Подробнее |
|
|
| 4 | 88.57.451 |
Планка Подробнее |
|
|
| 5 | 88.57.450-1 |
Пластина Подробнее |
|
|
| 7 | 78.57.449-2 |
Коромысло Подробнее |
|
|
| 9 | 88.57.458 |
Шайба Подробнее |
|
|
| 10 | 88.57.448-1 |
Клапан Подробнее |
|
|
| 11 | 88.57.447-2 |
Штуцер Подробнее |
|
|
| 16 | 88.57.442-1 |
Прокладка Подробнее |
|
|
| 17 | 88.57.043 |
Воздуховод Подробнее |
|
|
| 18 | 88.57.485 |
Кольцо Подробнее |
|
|
| 19 | 88.57.471 |
Прокладка Подробнее |
|
|
| 20 | 88.57.445 |
Трубка Подробнее |
|
|
| 21 | 78.57.060 |
Маховичок Подробнее |
|
|
| 23 | 78.57.206 |
Труба Подробнее |
|
|
| 25 | 88.57.058 |
Половина бака Подробнее |
|
|
| 26 | 88.57.475 |
Прокладка Подробнее |
|
|
| 27 | 88.57.063-1 | Крышка |
|
|
| 29 | 78.57.208 |
Манжета Подробнее |
|
|
| 30 | 88.57.440-1 |
Труба Подробнее |
|
|
| 31 | 88.57.472-2 |
Кольцо Подробнее |
|
|
| 32 | 88.57.085 |
Кассета Подробнее |
|
|
| 33 | 77.48.159А |
Гайка-барашек Подробнее |
|
|
| 34 | 88.57.067-1 | Патрубок |
|
|
| 35 | 88.57.464 |
Скоба Подробнее |
|
|
| 36 | 88.57.310 |
Фиксатор Подробнее |
|
|
| 37 | 88.57.435-1 |
Защелка Подробнее |
|
|
| 38 | 88.57.436-2 |
Пружина Подробнее |
|
|
| 39 | Шплинт 1,6х12 ГОСТ 397-79 |
Шплинт 1,6х12 ГОСТ 397-79 Подробнее |
|
|
| 41 | 88.57.065-1 |
Кожух Подробнее |
|
|
| 42 | 78.48.205 |
Кольцо Подробнее |
|
|
| 43 | 88.57.084 |
Корпус Подробнее |
|
|
| 44 | 88.57.459-1 |
Прокладка Подробнее |
|
|
| 45 | 88.57.056 |
Половина бака Подробнее |
|
|
| 46 | Гайка М8.6.016 ГОСТ 5916-70 |
Гайка М8.6.016 ГОСТ 5916-70 Подробнее |
|
|
| 46 | Ось 22.6х5х30 ГОСТ 9650-71 |
Ось 22.6х5х30 ГОСТ 9650-71 Подробнее |
|
|
| 47 | 88.57.441-1 |
Прокладка Подробнее |
|
|
| 48 | Болт М8.6gх20.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх20.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 49 | 88.57.423-1 |
Кронштейн Подробнее |
|
|
| 50 | 88.57.416-1 |
Стержень Подробнее |
|
|
| 51 | 88.57.055-1 |
Стержень с решеткой Подробнее |
|
|
| 52 | 88.57.070-1 | Поплавок |
|
|
| 54 | Шплинт 2,5х25 ГОСТ 397-79 |
Шплинт 2,5х25 ГОСТ 397-79 Подробнее |
|
|
| 55 | Шайба 12.01 ГОСТ 11371-78 |
Шайба 12.01 ГОСТ 11371-78 Подробнее |
|
|
| 57 | 88.57.060 |
Решетка Подробнее |
|
|
| 58 | К77.57.245-1 |
Пробка Подробнее |
|
|
| 59 | К77.57.320 |
Гайка пробки Подробнее |
|
|
| 60 | 88.57.023 |
Поддон Подробнее |
|
|
| 61 | Болт М6. 6gх14.88.35.016 ГОСТ 7798-70 |
Болт М6. 6gх14.88.35.016 ГОСТ 7798-70 Подробнее |
|
|
| 62 | 88.57.110-2 |
Шланг сливной Подробнее |
|
