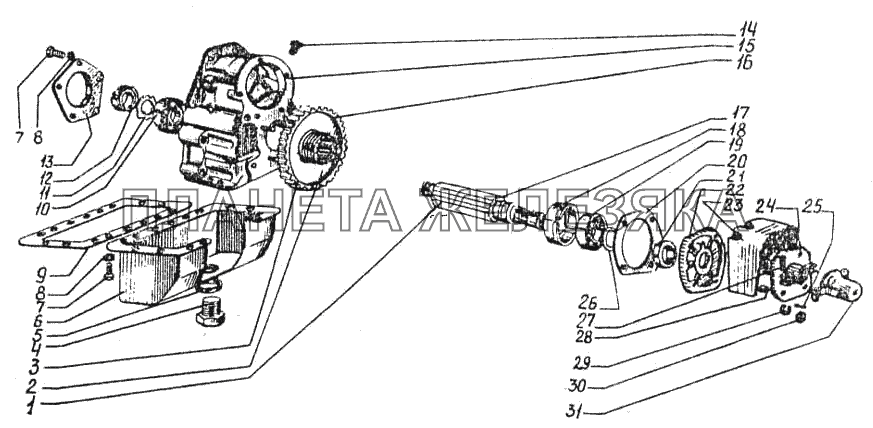

| ← Вал отбора мощности | Привод гидравлического насоса → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 78.41.050 |
Вал отбора мощности Подробнее |
|
||
| 1 | 77.41.349 |
Вал (20 шлиц, 1000 об/мин.) Подробнее |
|
|
| 2 | 77.41.364 |
Шестерня ведомая (1000 об/мин.) Подробнее |
|
|
| 3 | 77.41.362 |
Шестерня ведомая (540 об/мин.) Подробнее |
|
|
| 4 | 77.41.209 |
Пробка спускная Подробнее |
|
|
| 5 | 77.41.164 |
Кольцо уплотняющее Подробнее |
|
|
| 6 | 77.41.037 |
Крышка нижняя в сборе Подробнее |
|
|
| 7 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх16.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 8 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Шайба 8.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 9 | 77.41.235 |
Прокладка Подробнее |
|
|
| 10 | 406 ГОСТ 8388-75 |
Подшипник (30х90х23) Подробнее |
|
|
| 11 | 77.41.214 |
Шайба замочная Подробнее |
|
|
| 12 | 77.41.213 |
Гайка Подробнее |
|
|
| 13 | 77.41.361 |
Крышка подшипника Подробнее |
|
|
| 14 | Пробка КГ 3/4-3 МТСхМ |
Пробка КГ 3/4-3 МТСхМ Подробнее |
|
|
| 15 | 77.41.031-18 |
Корпус вала отбора мощности Подробнее |
|
|
| 17 | 77.41.336-1 |
Вал ведомый Подробнее |
|
|
| 18 | 77.41.330-1 |
Стакан подшипника нижний Подробнее |
|
|
| 19 | 60-2309КА |
Подшипник (45х400х25) ГОСТ 8328-75 Подробнее |
|
|
| 20 | 77.41.333Б |
Прокладка Подробнее |
|
|
| 21 | 1.1-45х65-4 |
Манжета ГОСТ 8752-79 Подробнее |
|
|
| 22 | 77.41.051-1 |
Крышка Подробнее |
|
|
| 23 | 77.41.041-3 |
Кожух защитный Подробнее |
|
|
| 24 | 77.41.358 |
Фланец Подробнее |
|
|
| 25 | Шплинт 3,2х25 ГОСТ 397-79 |
Шплинт 3,2х25 ГОСТ 397-79 Подробнее |
|
|
| 26 | 77.41.327 |
Кольцо запорное ведомого вала Подробнее |
|
|
| 27 | Ось 22-12С5х55.20Ц6хр ГОСТ 9650-71 |
Ось 22-12С5х55.20Ц6хр ГОСТ 9650-71 Подробнее |
|
|
| 28 | 77.41.351 |
Проставка Подробнее |
|
|
| 29 | Шайба 12Т.65Г.05 ГОСТ 6402-70 |
Шайба 12Т.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 30 | Гайка М12.6.016 ГОСТ 5915-70 |
Гайка М12.6.016 ГОСТ 5915-70 Подробнее |
|
|
| 31 | 77.41.056 |
Колпак Подробнее |
|
