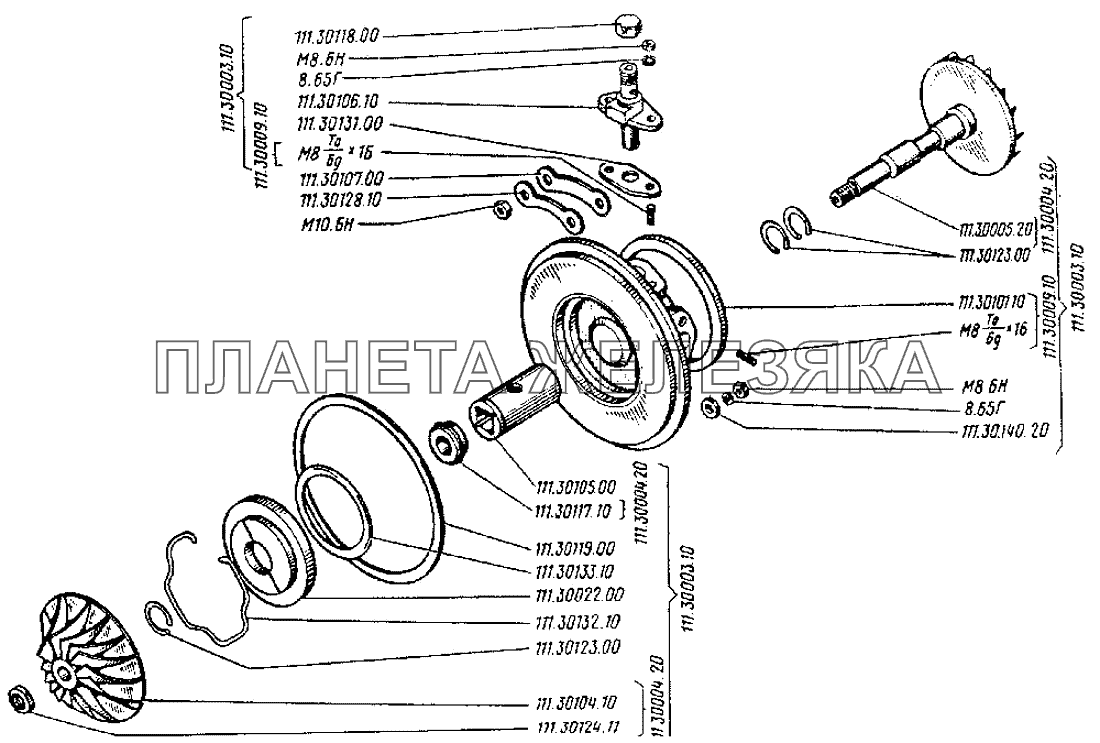

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 111.30003.10 |
Корпус средний Подробнее |
|
||
| 111.30004.20 |
Ротор Подробнее |
|
||
| 111.30005.20 |
Вал ротора Подробнее |
|
||
| 111.30009.10 |
Корпус средний Подробнее |
|
||
| 111.30022.00 |
Диск уплотнения компрессора Подробнее |
|
||
| 111.30101.10 |
Корпус средний Подробнее |
|
||
| 111.30104.10 |
Колесо компрессора Подробнее |
|
||
| 111.30105.00 |
Подшипник Подробнее |
|
||
| 111.30106.10 |
Фиксатор Подробнее |
|
||
| 111.30107.00 |
Шайба замковая Подробнее |
|
||
| 111.30117.10 |
Масло отражатель Подробнее |
|
||
| 111.30118.00 |
Гайка накидная Подробнее |
|
||
| 111.30119.00 |
Кольцо Подробнее |
|
||
| 111.30123.00 |
Кольцо уплотнительное Подробнее |
|
||
| 111.30124.11 |
Гайка специальная Подробнее |
|
||
| 111.30128.10 |
Планка Подробнее |
|
||
| 111.30131.00 |
Прокладка Подробнее |
|
||
| 111.30132.10 |
Кольцо Подробнее |
|
||
| 111.30133.10 |
Кольцо Подробнее |
|
||
| 111.30140.20 |
Планка Подробнее |
|
||
| 45 9553 1055 |
Гайка М8-6Н Подробнее |
|
||
| 8.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
||
| М10.6Н |
Гайка Подробнее |
|
||
| М8(Т0/6g)х16 |
шпилька Подробнее |
|
