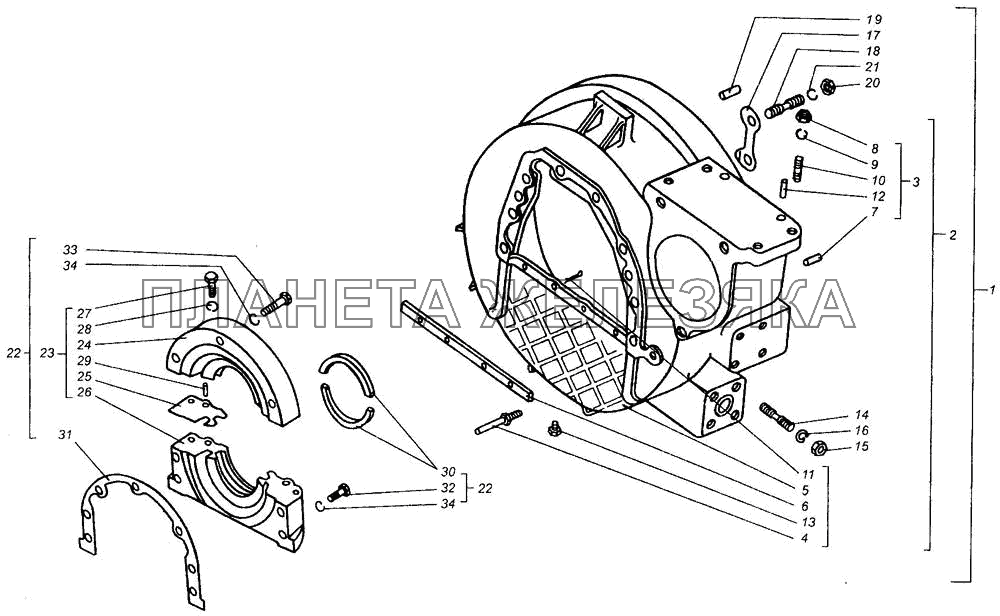

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14-01С3 |
Картер маховика Подробнее |
|
|
| 2 | 14-01С5 |
Картер маховика Подробнее |
|
|
| 3 | 14-01С16 |
Картер маховика Подробнее |
|
|
| 4 | СМД55У-01С8 |
Шпилька установочная Подробнее |
|
|
| 5 | 20-103 |
Картер маховика Подробнее |
|
|
| 6 | СМД14-0138 |
Уплотнение картера Подробнее |
|
|
| 7 | 14-0199 |
Штифт Подробнее |
|
|
| 8 | М12-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 9 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 10 | М12-То3/6gх35.56.016 |
Шпилька ГОСТ 22036-76 Подробнее |
|
|
| 11 | 3,2х20.005 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 12 | 10С3х25 |
Штифт Подробнее |
|
|
| 13 | Пробка КГ 1/4" III МТСХМ |
Пробка КГ 1/4" III МТСХМ Подробнее |
|
|
| 14 | 14-0115 |
Шпилька картера маховика Подробнее |
|
|
| 15 | М14-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 16 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 17 | 14-0123-1 |
Шайба специальная Подробнее |
|
|
| 18 | 14-0121 |
Шпилька картера маховика Подробнее |
|
|
| 19 | СМД55-0410 |
Штифт установочный Подробнее |
|
|
| 20 | М16х1,5.6Н.8016 |
Гайка ГОСТ 5927-70 Подробнее |
|
|
| 21 | 16.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 22 | 14-01С7 |
Уплотнение коленчатого вала Подробнее |
|
|
| 23 | 14-01С9 |
Корпус уплотнения Подробнее |
|
|
| 24 | СМД55У-0104 |
Корпус уплотнения верхний Подробнее |
|
|
| 25 | 14-0148 |
Прокладка Подробнее |
|
|
| 26 | 14-0176 |
Корпус уплотнения нижний Подробнее |
|
|
| 27 | М10-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 28 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 29 | 8С3х20 |
Штифт Подробнее |
|
|
| 30 | СМД55-0134 |
Сальник Подробнее |
|
|
| 31 | СМД14-0149 |
Прокладка Подробнее |
|
|
| 32 | М10-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 33 | М10-6gх40.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 34 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
