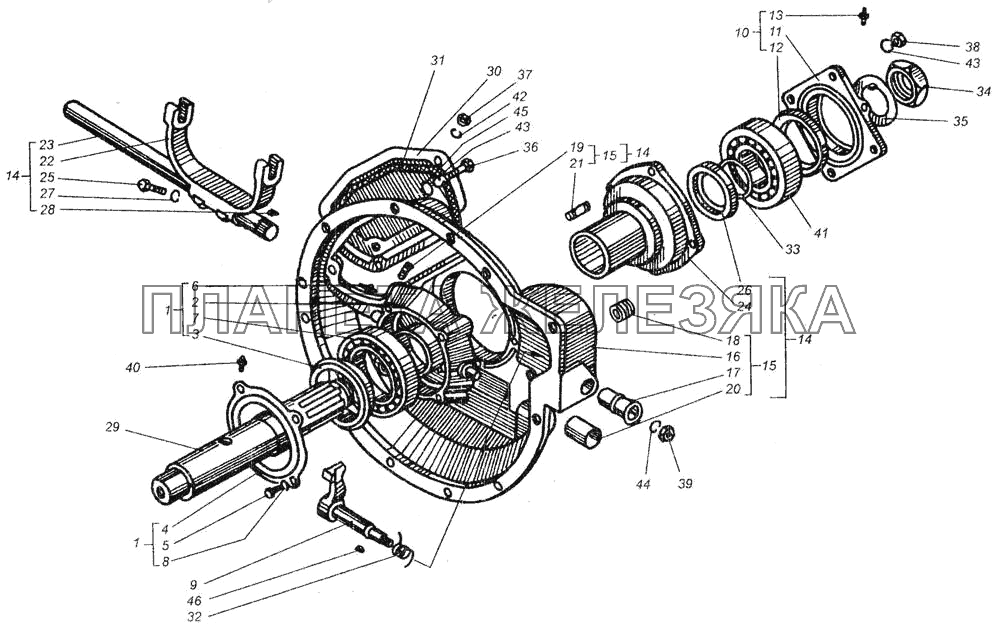

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 20-21С2 |
Муфта выключения Подробнее |
|
|
| 1 | СМД14-21С2-А |
Муфта выключения Подробнее |
|
|
| 2 | 14-2104В |
Корпус муфты выключения Подробнее |
|
|
| 2 | 20-2104 |
Корпус муфты выключения Подробнее |
|
|
| 3 | СМД14-2106-1 |
Втулка муфты выключения Подробнее |
|
|
| 4 | СМД14-2134-1 |
Крышка Подробнее |
|
|
| 5 | М8-6gх16.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 6 | 1.3.ЦБ |
Масленка ГОСТ 19853-74 Подробнее |
|
|
 |
7 | 46118 |
Подшипник Подробнее |
|
| 8 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 9 | 14-21С10-1 |
Рычаг Подробнее |
|
|
| 10 | 15К-21С26 |
Корпус сальника Подробнее |
|
|
| 11 | СМД7-2102 |
Крышка сальника Подробнее |
|
|
| 12 | 2.2-75х100-1 |
Манжета Подробнее |
|
|
| 13 | 1.3.Ц8 |
Масленка ГОСТ 19853-74 Подробнее |
|
|
| 14 | 14-21С27 |
Картер муфты сцепления Подробнее |
|
|
| 15 | СМД14-21С5-А |
Картер муфты сцепления Подробнее |
|
|
| 16 | СМД14-2101 |
Картер муфты сцепления Подробнее |
|
|
| 17 | 14-2115 |
Втулка оси Подробнее |
|
|
| 18 | 14-2118 |
Втулка резьбовая Подробнее |
|
|
| 19 | 14-2148 |
Шпилька Подробнее |
|
|
| 20 | СМД1-2172 |
Втулка валика Подробнее |
|
|
| 21 | М12-То3/6gх35.56.016 |
Шпилька ГОСТ 22036-76 Подробнее |
|
|
| 22 | 14-2124-2А |
Вилка выключения Подробнее |
|
|
| 23 | 14-2125-1 |
Валик вилки Подробнее |
|
|
| 24 | СМД14-2132-1 |
Корпус подшипника Подробнее |
|
|
| 25 | М14-6gх40.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 26 | 1.2-60х85-1 |
Манжета Подробнее |
|
|
| 27 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 28 | 6х13 |
Шпонка сегментная Подробнее |
|
|
| 29 | 14А-2103-1 |
Вал сцепления Подробнее |
|
|
| 29 | 18Н-2103 |
Вал сцепления Подробнее |
|
|
| 30 | СМД9-2116 |
Крышка смотрового окна Подробнее |
|
|
| 31 | СМД9-2117 |
Прокладка Подробнее |
|
|
| 32 | 14-2129-А |
Пружина рычага Подробнее |
|
|
| 33 | 17К-2133 |
Кольцо Подробнее |
|
|
| 34 | СМД1-2156 |
Гайка Подробнее |
|
|
| 35 | 18Н-2157 |
Шайба замковая Подробнее |
|
|
| 35 | СМД1-2157 |
Шайба замковая Подробнее |
|
|
| 36 | М12-6gх35.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 37 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 38 | М12-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 39 | М14-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 40 | 1.3.Ц6 |
Масленка ГОСТ 19853-74 Подробнее |
|
|
 |
41 | 312 |
Подшипник Подробнее |
|
| 42 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 43 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 44 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 45 | 12х2.04.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 46 | 4х6,5 |
Шпонка сегментная ГОСТ 8795-68 Подробнее |
|
