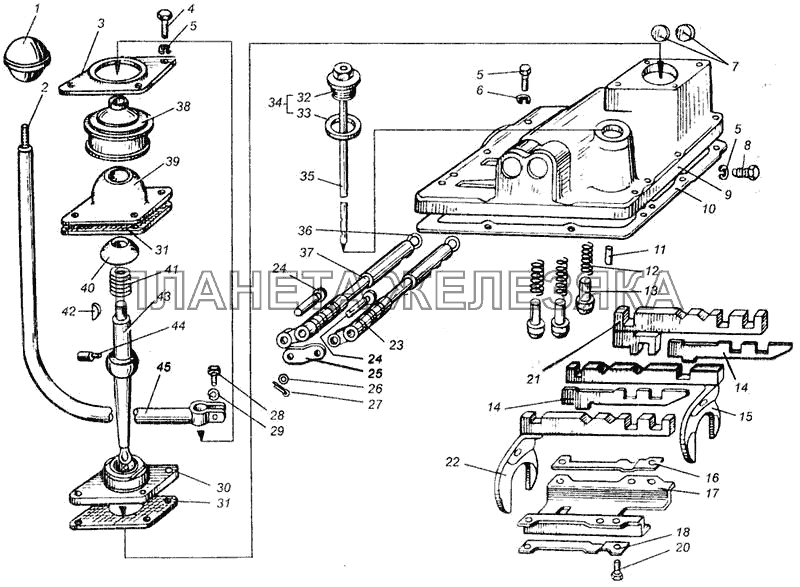

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | А13.04.000-А |
Рукоятка Подробнее |
|
|
| 2 | 78.52.011 |
Рычаг Подробнее |
|
|
| 3 | 77.37.122 |
Кольцо прижимное Подробнее |
|
|
| 4 | М10.6gх35.58.016 |
Болт Подробнее |
|
|
| 5 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 6 | М10.6gх40.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 7 | Заглушка ГОСТ 3111-67 |
Заглушка ГОСТ 3111-67 Подробнее |
|
|
| 8 | 77.37.218 |
Болт стопорный Подробнее |
|
|
| 9 | 78.52.203 |
Крышка верхняя Подробнее |
|
|
| 10 | 77.52.230 |
Прокладка Подробнее |
|
|
| 11 | 77.52.276 |
Штифт Подробнее |
|
|
| 12 | 77.52.256 |
Пружина Подробнее |
|
|
| 13 | 77.52.255 |
Фиксатор Подробнее |
|
|
| 14 | 77.52.253 |
Планка разделительная Подробнее |
|
|
| 15 | 77.52.033-А |
Вилка ведущего вала Подробнее |
|
|
| 16 | 77.52.254 |
Пластина замковая Подробнее |
|
|
| 17 | 77.52.252-А |
Обойма Подробнее |
|
|
| 18 | 77.52.222 |
Пластина замковая Подробнее |
|
|
| 19 | 78.52.032 |
Крышка верхняя Подробнее |
|
|
| 20 | М10.6gх20.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 21 | 77.52.035-А |
Планка переключения Подробнее |
|
|
| 22 | 77.52.034 |
Вилка ведомого вала Подробнее |
|
|
| 23 | 77.52.257 |
Валик передний Подробнее |
|
|
| 24 | 77.37.165 |
Палец валика блокировки переднего Подробнее |
|
|
| 25 | 77.37.162 |
Серьга Подробнее |
|
|
| 26 | 10.01 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 27 | Шплинт 3,2х18 ГОСТ 397-79 |
Шплинт 3,2х18 ГОСТ 397-79 Подробнее |
|
|
| 28 | М12.6gх35.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 29 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 30 | 77.52.260-1 |
Фланец Подробнее |
|
|
| 31 | 77.37.114 |
Прокладка фланца Подробнее |
|
|
| 33 | 77.38.203 |
Прокладка пробки Подробнее |
|
|
| 34 | 78.52.002-Б |
Ходоуменьшитель Подробнее |
|
|
| 35 | 78.52.040 |
Щуп Подробнее |
|
|
| 36 | 77.37.143-А |
Кольцо уплотнительное Подробнее |
|
|
| 37 | 77.52.258 |
Валик задний Подробнее |
|
|
| 38 | 77.37.121 |
Чехол Подробнее |
|
|
| 39 | 77.52.231 |
Колпак Подробнее |
|
|
| 40 | 77.37.118 |
Шайба сферическая Подробнее |
|
|
| 41 | 77.37.117 |
Пружина рычага Подробнее |
|
|
| 42 | Шпонка 5х9 ГОСТ 24071-80 |
Шпонка 5х9 ГОСТ 24071-80 Подробнее |
|
|
| 43 | К77.58.214 |
Рычаг Подробнее |
|
|
| 44 | 77.37.116-1 |
Штифт рычага Подробнее |
|
|
| 45 | 78.52.224-1А |
Рычаг Подробнее |
|
