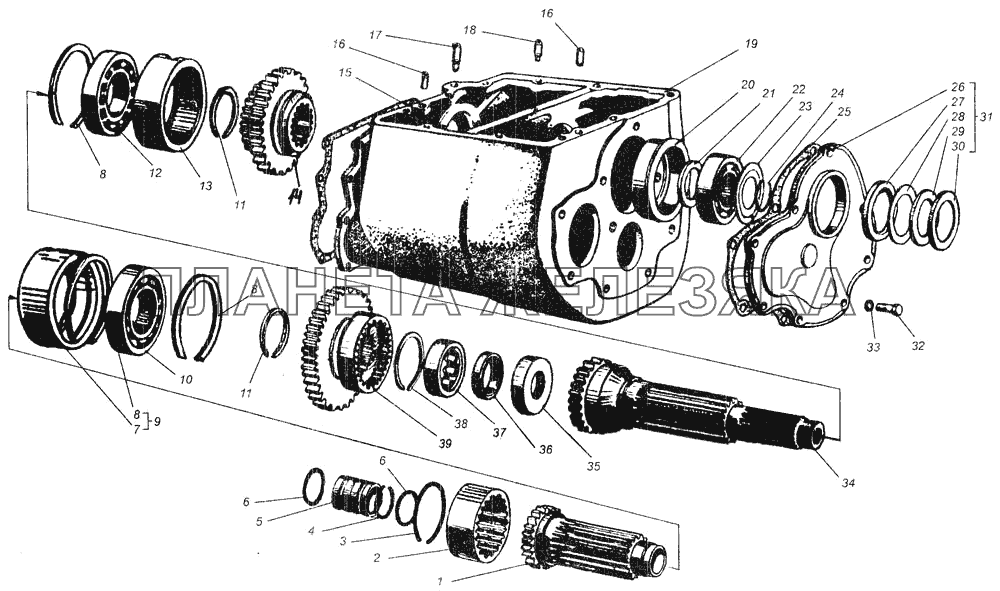

| ← Ходоуменьшитель. Вал пониженных скоростей | Ходоуменьшитель. Вал промежуточный. Вал резервных скоростей → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 77.52.208-1 |
Вал ведомый Подробнее |
|
|
| 2 | 77.52.229-1 |
Муфта соединительная Подробнее |
|
|
| 3 | 2В120 |
Кольцо ГОСТ 13941-68 Подробнее |
|
|
| 3 | 77.52.268 |
Кольцо Подробнее |
|
|
| 4 | 77.52266 |
Кольцо Подробнее |
|
|
| 5 | 77.52.264 |
Втулка уплотнения Подробнее |
|
|
| 6 | 77.55.145-А |
Кольцо уплотнительное Подробнее |
|
|
| 7 | 77.52.227-2 |
Стакан подшипника Подробнее |
|
|
| 9 | 77.52.042 |
Стакан с кольцом Подробнее |
|
|
 |
10 | 213 |
Подшипник ГОСТ 8338-75 Подробнее |
|
 |
11 | 2В65 |
Кольцо ГОСТ 13940-68 Подробнее |
|
| 12 | 32213 КМ |
Подшипник (65х120х23) ГОСТ 8338-75 Подробнее |
|
|
| 13 | 77.52.220-1 |
Стакан подшипника Подробнее |
|
|
| 14 | 77.52.209 |
Блок шестерен ведущего вала Подробнее |
|
|
| 15 | 77.55.190 |
Прокладка корпуса увеличителя крутящего момента Подробнее |
|
|
| 16 | 77.38.287 |
Штифт Подробнее |
|
|
| 17 | 77.52.228 |
Штифт установочный Подробнее |
|
|
| 18 | 77.52.221 |
Штифт установочный Подробнее |
|
|
| 19 | 77.52.201-1 |
Корпус Подробнее |
|
|
| 20 | 77.52.218 |
Стакан подшипника Подробнее |
|
|
| 21 | 77.52.217 |
Кольцо упорное Подробнее |
|
|
 |
22 | 311 |
Шарикоподшипник радиальный однорядный Подробнее |
|
| 23 | К77.58.104 |
Шайба маслоотбойная Подробнее |
|
|
| 24 | 77.55.229 |
Кольцо стопорное Подробнее |
|
|
| 25 | 77.52.225-1 |
Прокладка Подробнее |
|
|
| 26 | 77.52.203-2А |
Крышка передняя Подробнее |
|
|
| 27 | Манжета 1.1-70х95-2 ГОСТ 8752-79 |
Манжета 1.1-70х95-2 ГОСТ 8752-79 Подробнее |
|
|
| 28 | 77.31.106 |
Кольцо дистанционное Подробнее |
|
|
| 29 | 77.31.113 |
Обойма Подробнее |
|
|
| 30 | СП-93-69-10 |
Кольцо ГОСТ6308-71 Подробнее |
|
|
| 31 | 77.52.038-1 |
Крышка передняя Подробнее |
|
|
| 32 | М10.6gх40.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 33 | 10.65Г. 05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 34 | 77.52.031-1 |
Вал ведущий Подробнее |
|
|
| 35 | 77.52.267 |
Кольцо сальника Подробнее |
|
|
| 36 | 1.1-45х65-2 |
Манжета ГОСТ 8752-79 Подробнее |
|
|
| 37 | 292208К |
Подшипник ГОСТ 5377-79 Подробнее |
|
|
| 38 | 2В80 |
Кольцо ГОСТ 13941-68 Подробнее |
|
|
| 39 | 77.52.216-1 |
Шестерня ведомого вала Подробнее |
|
