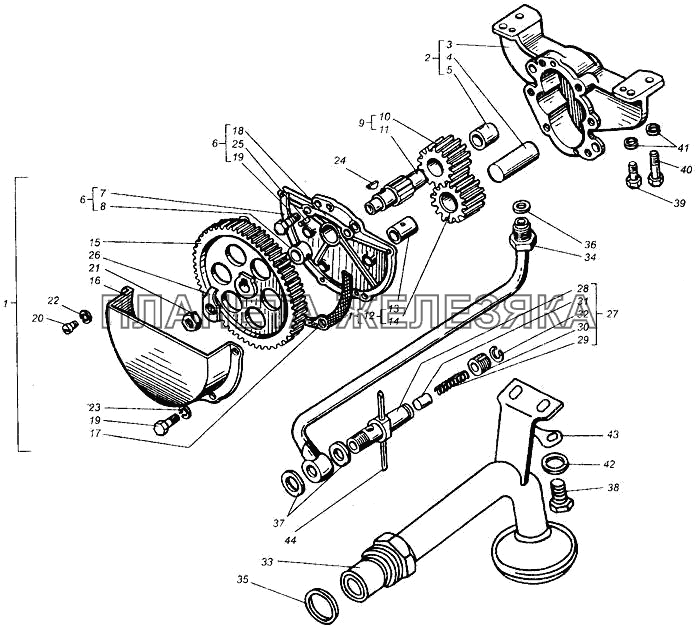

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 22-09С1 |
Масляный насос Подробнее |
|
||
| СМД14-09С1-1 |
Масляный насос Подробнее |
|
||
| 1 | 21-09С2 |
Насос масляный Подробнее |
|
|
| 1 | СМД14-09С2-1А |
Масляный насос Подробнее |
|
|
| 2 | СМД14-09С4-1А |
Корпус Подробнее |
|
|
| 3 | 14-0901-2 |
Корпус Подробнее |
|
|
| 4 | 14-0908 |
Ось Подробнее |
|
|
| 5 | 14-0910 |
Втулка Подробнее |
|
|
| 6 | СМД1-09С5-А |
Крышка Подробнее |
|
|
| 7 | СМД1-0902-1 |
Крышка корпуса масляного насоса Подробнее |
|
|
| 8 | 14-0910 |
Втулка Подробнее |
|
|
| 9 | СМД55У-09С6-Б |
Колесо зубчатое ведущее Подробнее |
|
|
| 10 | 14-0905-1 |
Колесо зубчатое Подробнее |
|
|
| 11 | 14-0907-1 |
Валик ведущей шестерни Подробнее |
|
|
| 12 | СМД55У-09С7-Б |
Колесо зубчатое ведомое Подробнее |
|
|
| 13 | 14-0903 |
Втулка Подробнее |
|
|
| 14 | 14-0906-1 |
Колесо зубчатое Подробнее |
|
|
| 15 | 22-0904 |
Колесо зубчатое Подробнее |
|
|
| 15 | СМД1-0904-А |
Колесо зубчатое Подробнее |
|
|
| 16 | СМД1-0909-А |
Карман маслоизолирующий Подробнее |
|
|
| 17 | СМД1-0928-А |
Прокладка Подробнее |
|
|
| 18 | СМД7-0931 |
Шайба замковая Подробнее |
|
|
| 19 | М8-6gх20.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 20 | М6-6gх10.46.016 |
Винт ГОСТ 1491-72 Подробнее |
|
|
| 21 | М14х1.5-6Н.6.016 |
Гайка ГОСТ 2526-70 Подробнее |
|
|
| 22 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 23 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 24 | Шпонка сегментная 5х6,5 ГОСТ 8795-68 |
Шпонка сегментная 5х6,5 ГОСТ 8795-68 Подробнее |
|
|
| 25 | Штифт 5h9х14 ГОСТ 3128-70 |
Штифт 5h9х14 ГОСТ 3128-70 Подробнее |
|
|
| 26 | 14-0936 |
Шайба стопорная Подробнее |
|
|
| 27 | СМД55У-09С8 |
Клапан предохранительный Подробнее |
|
|
| 28 | СМД55У-0912-А |
Корпус клапана Подробнее |
|
|
| 29 | СМД55У-0913-Б |
Пружина Подробнее |
|
|
| 30 | СМД55У-0914 |
Втулка резьбовая Подробнее |
|
|
| 31 | У5-0915-А |
Клапан Подробнее |
|
|
| 32 | СМД7-0916 |
Кольцо стопорное Подробнее |
|
|
| 33 | 14-09С9-2 |
Маслоприемник Подробнее |
|
|
| 34 | 14-09С11 |
Трубка к маслофильтру Подробнее |
|
|
| 35 | СМД55У-0926 |
Прокладка Подробнее |
|
|
| 36 | СМД55У-0927 |
Прокладка Подробнее |
|
|
| 37 | СМД7-0929 |
Прокладка Подробнее |
|
|
| 38 | М8-6gх20.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 39 | М10-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 40 | М10-6gх40.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 41 | 10Т.65Т.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 42 | Ш3-8,5х3 |
Шайба замковая ОСТП 251.46-74 Подробнее |
|
|
| 43 | ШШС-9х20х2 |
Шайба Подробнее |
|
|
| 44 | Проволока 2-0-4 ГОСТ 3282-74 L=200 СТП 251.46-74 |
Проволока 2-0-4 ГОСТ 3282-74 L=200 СТП 251.46-74 Подробнее |
|
