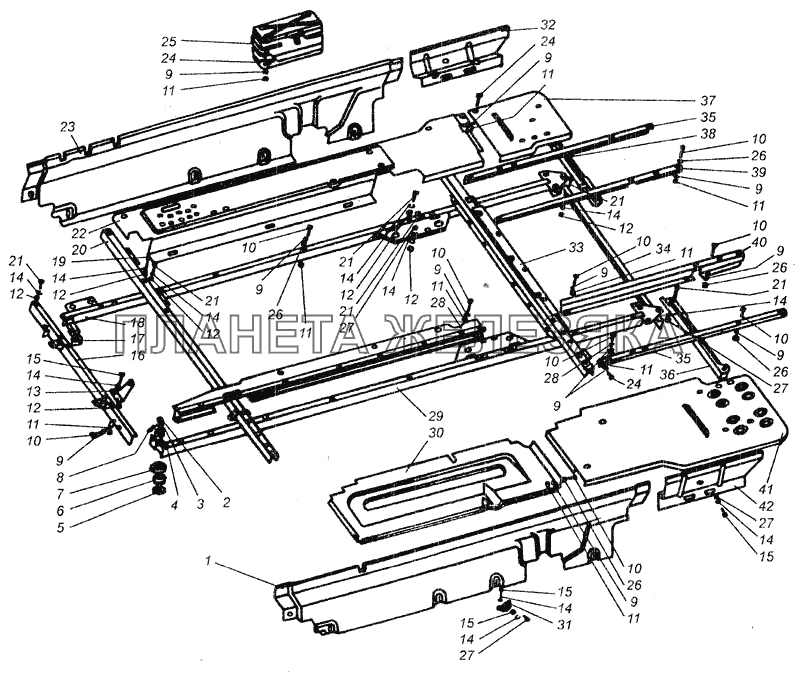

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 88.47.066-3 |
Основание Подробнее |
|
||
| 1 | 88.47.187 -3 |
Лист боковой задний левый Подробнее |
|
|
| 2 | М16х1,5.8 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 3 | 16.01 |
Шайба ГОСТ 11371-68 Подробнее |
|
|
| 4 | К77.47.089 |
Подушка верхняя Подробнее |
|
|
| 6 | К77.47.090 |
Подушка нижняя Подробнее |
|
|
| 7 | 85.47.237 |
Обойма подушки Подробнее |
|
|
| 8 | 4х36-001 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 9 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 10 | М10.6gх25.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 11 | М10.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 12 | М12.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 13 | 88.47.321 |
Кронштейн основания управления Подробнее |
|
|
| 14 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 15 | М12.6gх25.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 16 | 88.47.045 |
Угольник передний Подробнее |
|
|
| 17 | К77.47.355 |
Обойма правая передняя Подробнее |
|
|
| 18 | 88.47.037 |
Угольник правый Подробнее |
|
|
| 19 | М12.6gх70.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 20 | 88.47.079-4 |
Балка поперечная передняя Подробнее |
|
|
| 21 | М12.6gх30.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 22 | 88.47.232-2 |
Крыло правое Подробнее |
|
|
| 23 | 88.47.186-3 |
Лист боковой задний правый Подробнее |
|
|
| 24 | М10.6gх20.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 25 | 88.47.065 |
Ящик для инструмента Подробнее |
|
|
| 26 | 10.01 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 27 | 12.01 |
Шайба ГОСТ 11371-68 Подробнее |
|
|
| 28 | 88.47.021-2 |
Опора в сборе Подробнее |
|
|
| 29 | 88.47.038 |
Угольник левый Подробнее |
|
|
| 30 | 88.47.236-1 |
Поддон бака Подробнее |
|
|
| 31 | 88.47.317 |
Кронштейн нижних листов Подробнее |
|
|
| 32 | 88.47.319 |
Закрылок правый Подробнее |
|
|
| 33 | 88.47.042 |
Балка поперечная задняя Подробнее |
|
|
| 34 | 88.47.283 |
Угольник задний Подробнее |
|
|
| 35 | 88.47.239-2 |
Угольник Подробнее |
|
|
| 36 | 88.47.238-1 |
Кронштейн левый Подробнее |
|
|
| 37 | 88.47.284-1 |
Подкрылок Подробнее |
|
|
| 39 | 88.47.281 |
Кронштейн правый Подробнее |
|
|
| 40 | 88.47.240-1 |
Кронштейн левый Подробнее |
|
|
| 41 | 88.47.233-3 |
Крыло левое Подробнее |
|
|
| 42 | 88.47.320 |
Закрылок левый Подробнее |
|
