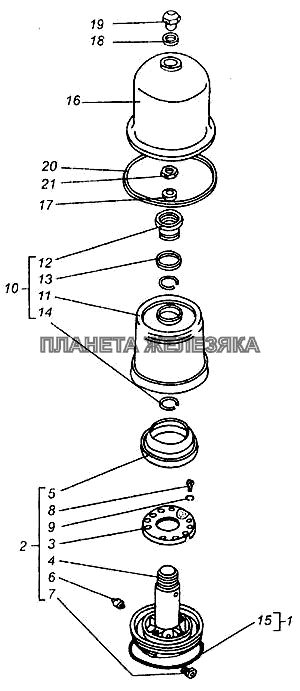

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14-10С3-А |
Ротор Подробнее |
|
|
| 2 | 14-10С10-Б |
Остов ротора Подробнее |
|
|
| 3 | 14-1010-В |
Маслоотражатель Подробнее |
|
|
| 4 | 14-1008-Г |
Остов ротора Подробнее |
|
|
| 5 | 14-1019-А |
Насадок Подробнее |
|
|
| 6 | 14-1031 |
Штифт Подробнее |
|
|
| 7 | 14-1047-А |
Форсунка Подробнее |
|
|
| 8 | М6-6gх10.46.05 |
Винт В1 ГОСТ 17473-80 Подробнее |
|
|
| 9 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 10 | 14-10С12-Б |
Крышка ротора Подробнее |
|
|
| 11 | 14-1009-1-Б |
Крышка ротора Подробнее |
|
|
| 12 | 14-1013-1-А |
Гайка ротора Подробнее |
|
|
| 13 | 14-1071-1 |
Прокладка Подробнее |
|
|
| 14 | 14-1077-2 |
Кольцо Подробнее |
|
|
| 15 | У130х125-2 |
Кольцо ГОСТ 18829-73 Подробнее |
|
|
| 16 | 14-10С11-Д |
Колпак Подробнее |
|
|
| 17 | 14-1018-А |
Шайба упорная Подробнее |
|
|
| 18 | 14-1059 |
Прокладка Подробнее |
|
|
| 19 | 14-1060-1 |
Гайка колпака Подробнее |
|
|
| 20 | 14-1065-А |
Прокладка Подробнее |
|
|
| 21 | М12х1,25-6Н.6.05 |
Гайка ГОСТ 15522-70 Подробнее |
|
