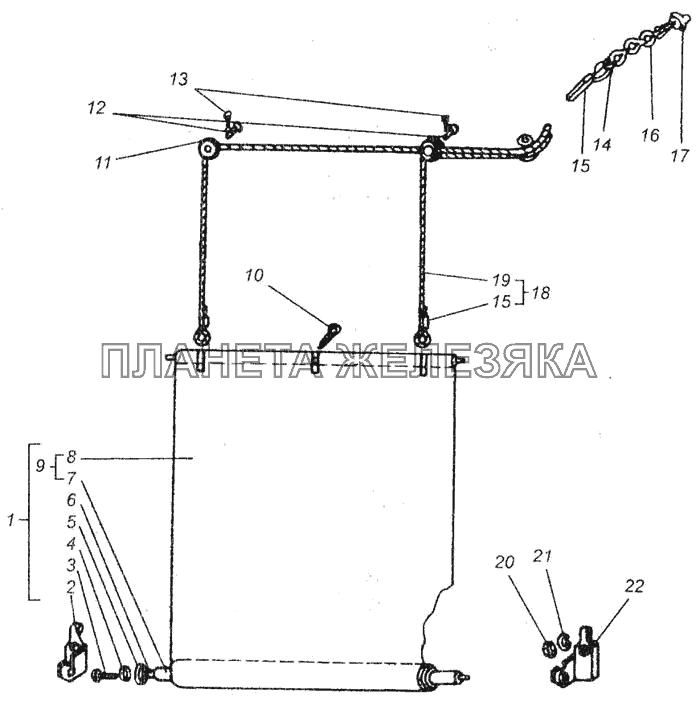

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 78.14.002 |
Шторке радиаторе Подробнее |
|
||
| 1 | 78.14.030 |
Барабан со шторкой и тросом Подробнее |
|
|
| 2 | 78.14.201 |
Угольник правый Подробнее |
|
|
| 3 | М6.6gх10.58.016 |
Винт ГОСТ 17473-72 Подробнее |
|
|
| 4 | 6.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 5 | 6.01 |
Шайба Подробнее |
|
|
| 6 | 78.14.203 |
Валик шторки Подробнее |
|
|
| 7 | 77.14.021-1 |
Барабан шторки Подробнее |
|
|
| 8 | 77.14.117-1 |
Шторка Подробнее |
|
|
| 9 | 77.14.012 |
Барабан со шторкой в сборе Подробнее |
|
|
| 10 | 2х16.005 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 11 | 77.14.119 |
Ролик Подробнее |
|
|
| 12 | 22-6х5х2у.20 |
Ось ГОСТ 9650-80 Подробнее |
|
|
| 13 | 2х12.005 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 14 | 77.14.118 |
Кольцо Подробнее |
|
|
| 15 | 78.14.205 |
Скоба Подробнее |
|
|
| 16 | 77.14.129 |
Фиксатор Подробнее |
|
|
| 17 | 77.14.052 |
Цепь с пробкой Подробнее |
|
|
| 18 | 78.14.031 |
Трос Подробнее |
|
|
| 19 | 78.14.101 |
Трос Подробнее |
|
|
| 20 | М8.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 21 | 8.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 22 | 78.14.032 |
Угольник левый Подробнее |
|
