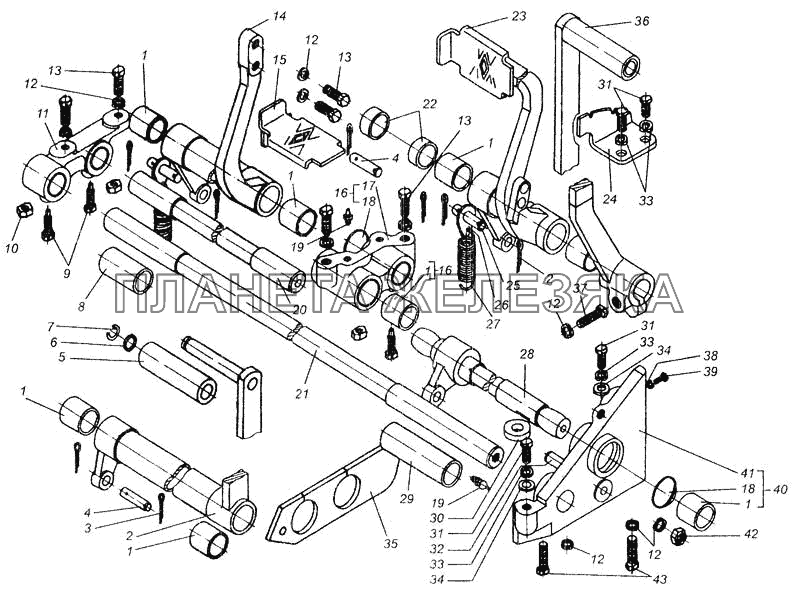

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 73.40.0119-01 |
Валик короткий Подробнее |
|
||
| 1 | 54.40.436 |
Втулка Подробнее |
|
|
| 2 | 78.40.029 |
Рычаг левый Подробнее |
|
|
| 3 | Шплинт 4х22 ГОСТ 397-79 |
Шплинт 4х22 ГОСТ 397-79 Подробнее |
|
|
| 4 | А40-18-01 |
Палец Подробнее |
|
|
| 5 | А40-34 |
Рукоятка Подробнее |
|
|
| 6 | А40-28 |
Шайба рукоятки Подробнее |
|
|
| 7 | А13.01.004 |
Кольцо стопорное Подробнее |
|
|
| 8 | 78.40.251 |
Втулка Подробнее |
|
|
| 9 | М10х30.58.016 |
Винт ГОСТ 1481-75 Подробнее |
|
|
| 10 | М10.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 11 | 78.40209 |
Кронштейн валиков Подробнее |
|
|
| 12 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 13 | М12.6gх25.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 14 | 78.40.031 |
Педаль левая Подробнее |
|
|
| 15 | 78.40.046 |
Подушка Подробнее |
|
|
| 16 | 78.40.026 |
Кронштейн Подробнее |
|
|
| 17 | 78.40.208 |
Кронштейн малый Подробнее |
|
|
| 18 | Заглушка 38.08кп ГОСТ 3111-67 |
Заглушка 38.08кп ГОСТ 3111-67 Подробнее |
|
|
| 19 | Масленка 1.3.ЦВХр ГОСТ 19853-74 |
Масленка 1.3.ЦВХр ГОСТ 19853-74 Подробнее |
|
|
| 20 | 78.40.238 |
Вал левой педали Подробнее |
|
|
| 21 | 78.40.239 |
Вал длинный Подробнее |
|
|
| 22 | 85.40.248 |
Втулка Подробнее |
|
|
| 23 | 78.40.030 |
Педаль правая Подробнее |
|
|
| 25 | 85.40.257 |
Палец Подробнее |
|
|
| 26 | 85.40.256 |
Ушко Подробнее |
|
|
| 27 | 77.40.119-А |
Пружина педалей тормозов Подробнее |
|
|
| 28 | 78.40.237 |
Вал рычага Подробнее |
|
|
| 29 | 78.40.250 |
Втулка Подробнее |
|
|
| 30 | 85.40.247 |
Шпонка Подробнее |
|
|
| 31 | М10.6gх20.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 32 | 78.40.314 |
Упор Подробнее |
|
|
| 33 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 34 | 10.01 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 36 | 78.40.028 |
Рычаг правый Подробнее |
|
|
| 37 | М12.6gх35.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 38 | Гайка М5 ГОСТ 5927-70 |
Гайка М5 ГОСТ 5927-70 Подробнее |
|
|
| 39 | М6.6gх14.58.016 |
Винт ГОСТ 17473-72 Подробнее |
|
|
| 41 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 42 | М12х1,25.8.016 |
Гайка ГОСТ5916-70 Подробнее |
|
|
| 43 | М12.6gх30.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 47 | Ось 6х22 ГОСТ 9650-71 |
Ось 6х22 ГОСТ 9650-71 Подробнее |
|
