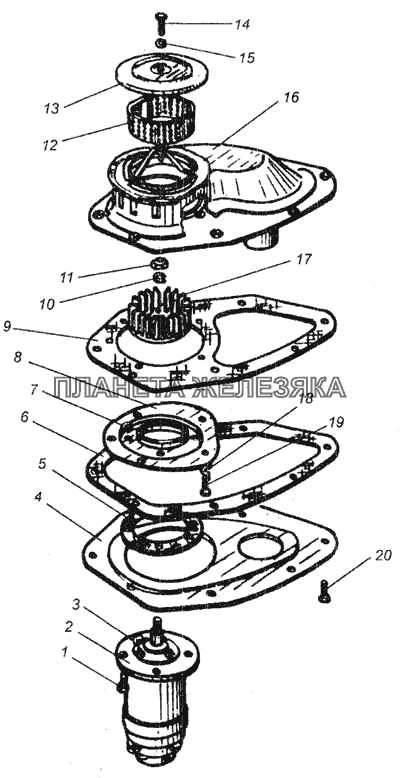

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М8.6gх25.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 2 | 88.57.102 |
Электродвигатель 12В, 120Вт Подробнее |
|
|
| 3 | Шпонка сегментная 3х5 ГОСТ 8795-70 |
Шпонка сегментная 3х5 ГОСТ 8795-70 Подробнее |
|
|
| 4 | 88.57.300 -2 |
Окантовка Подробнее |
|
|
| 5 | 88.57.402 |
Прокладке Подробнее |
|
|
| 6 | 88.57.412 |
Прокладка Подробнее |
|
|
| 7 | М8.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 8 | 88.57.401 |
Диск переходный Подробнее |
|
|
| 9 | 88.57.413 |
Прокладка Подробнее |
|
|
| 10 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | М12х1,25.8.016 |
Гайка ГОСТ5916-70 Подробнее |
|
|
| 12 | 88.57.409 -1 |
Сетка заборная Подробнее |
|
|
| 13 | 88.57.408 |
Крышка Подробнее |
|
|
| 14 | М10.6gх20.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 15 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 16 | 88.57.086 |
Улитка Подробнее |
|
|
| 17 | 88.57.052 |
Крыльчатка Подробнее |
|
|
| 18 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 19 | М8.6gх16.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 20 | М10.6gх25.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
