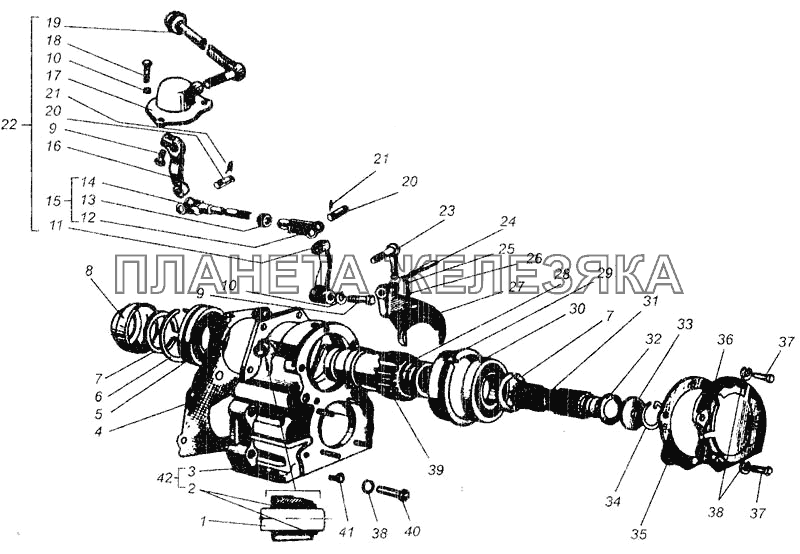

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.41.322-1Б |
Шестерня ведущая Подробнее |
|
||
| 78.41.001 |
Вал отбора мощности Подробнее |
|
||
| 78.41.005 | ВОМ |
|
||
| 85.41 201-1А | Вал ведущий |
|
||
| 1 | 77.41.345 |
Кольцо Подробнее |
|
|
| 2 | 77.41.302-2 |
Втулка Подробнее |
|
|
| 3 | 77.41.301-1 |
Корпус Подробнее |
|
|
| 4 | 77.41.334-А |
Прокладка Подробнее |
|
|
 |
5 | 50213 |
Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) Подробнее |
|
| 6 | 77.41.189-А |
Кольцо пружинное упорное Подробнее |
|
|
 |
7 | 2В65 |
Кольцо ГОСТ 13940-68 Подробнее |
|
| 8 | 77.41.360 |
Шайба Подробнее |
|
|
| 9 | М10.6gх35.58.016 |
Болт Подробнее |
|
|
| 10 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Шайба 10.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 11 | 77.41.338 |
Рычаг переключения Подробнее |
|
|
| 12 | А40-17 |
Вилка Подробнее |
|
|
| 13 | М12х1,25.8.016 |
Гайка ГОСТ5916-70 Подробнее |
|
|
| 14 | 78.41.013 |
Тяга с вилкой Подробнее |
|
|
| 15 | 78.41.012 |
Тяга с вилкой Подробнее |
|
|
| 16 | 78.41.501 |
Рычаг Подробнее |
|
|
| 17 | К77.41.044 |
Крышка в сборе Подробнее |
|
|
| 18 | М10.6gх20.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 19 | К77.41.042 |
Валик управления в сборе Подробнее |
|
|
| 20 | А40-18-01 |
Палец Подробнее |
|
|
| 21 | Шплинт 4х22 ГОСТ 397-79 |
Шплинт 4х22 ГОСТ 397-79 Подробнее |
|
|
| 22 | 78.41.011 |
Управление Подробнее |
|
|
| 23 | 77.41.033-1 |
Рычаг вилки в сборе Подробнее |
|
|
| 24 | 77.41.339-2 |
Валик переключения Подробнее |
|
|
| 25 | БУ 15 081 мм |
Шарик ГОСТ 3722-60 Подробнее |
|
|
| 26 | 77.41.315 |
Пружина Подробнее |
|
|
| 27 | 77.41.032-1 |
Вилка переключения Подробнее |
|
|
| 28 | 77.41.363 |
Шестерня ведущая (540 об/мин.) Подробнее |
|
|
| 29 | 77.41.329-1 |
Стакан подшипника верхний Подробнее |
|
|
| 30 | 60-2213КМ |
Подшипник ГОСТ 8328-75 Подробнее |
|
|
| 31 | 77.41.325-1 |
Вал ведущий Подробнее |
|
|
| 32 | 2В35 |
Кольцо ГОСТ 13940-68 Подробнее |
|
|
| 33 | 77.41.326-1 |
Шайба упорная ведущего вала Подробнее |
|
|
| 34 | 77.41.337-А |
Кольцо запорное ведущего вала Подробнее |
|
|
| 35 | 77.41.332-1 |
Прокладка Подробнее |
|
|
| 36 | 77.41.034-2 |
Крышка подшипника верхняя Подробнее |
|
|
| 37 | М12.6gх35.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 38 | 12Т.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 39 | 77.41.365 |
Шестерня ведущая (1000 об/мин.) Подробнее |
|
|
| 40 | М12.6gх70.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 41 | Пробка КГ 1/8"-3 МТСХМ |
Пробка КГ 1/8"-3 МТСХМ Подробнее |
|
|
| 42 | 77.41.048 |
Корпус со втулками Подробнее |
|
