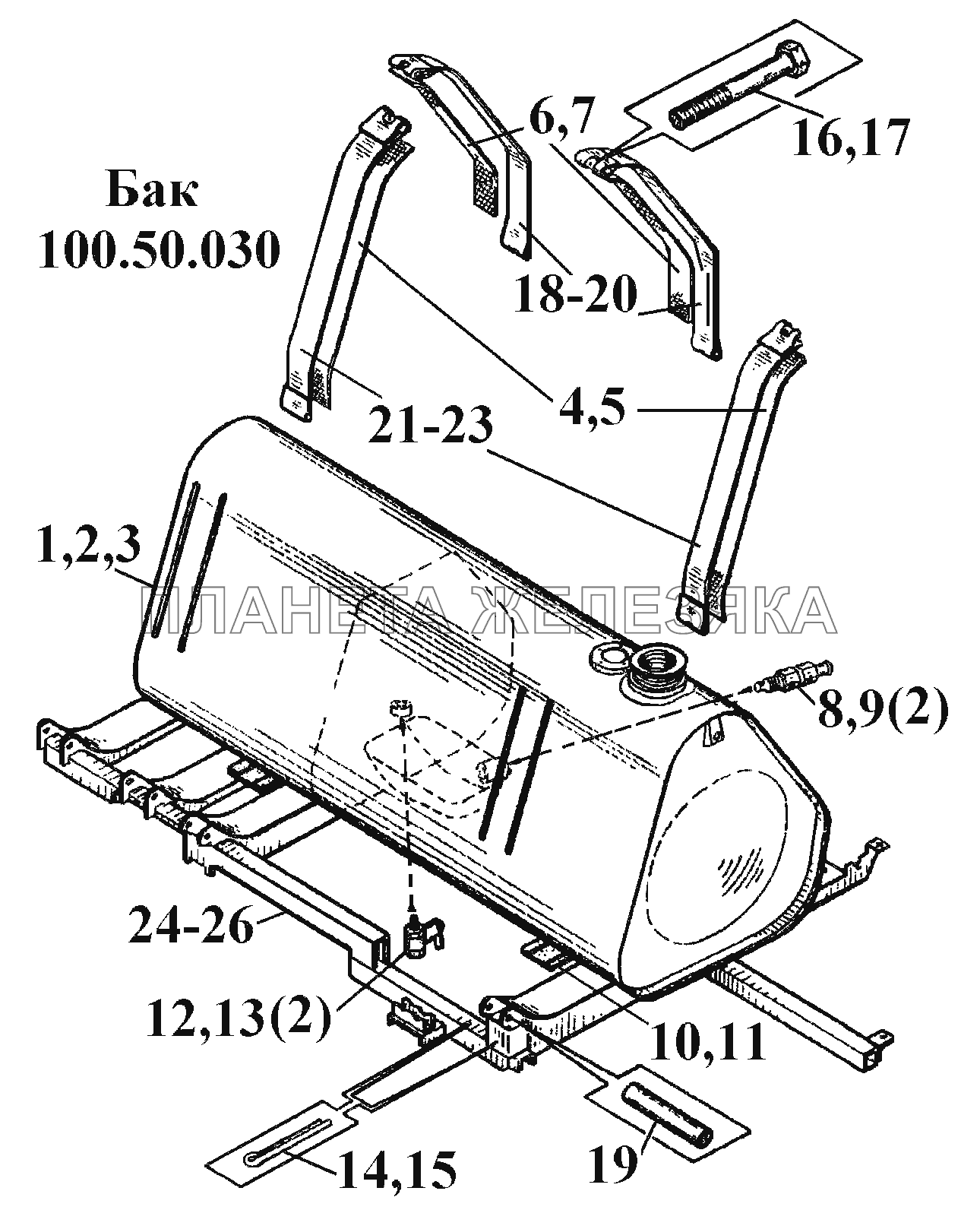

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.50.121 |
Палец бугеля Подробнее |
|
||
| 77.50.121-20 |
Палец Подробнее |
|
||
| 1 | 100.50.031-10 |
Корпус Подробнее |
|
|
| 2 | 100.50.031 |
Корпус Подробнее |
|
|
| 3 | 100.50.031-20 |
Корпус Подробнее |
|
|
| 4 | 180.50.102 |
Накладка Подробнее |
|
|
| 5 | 180.50.102-20 |
Накладка Подробнее |
|
|
| 6 | 100.50.102-01 |
Прокладка Подробнее |
|
|
| 7 | 100.50.102-21 |
Прокладка Подробнее |
|
|
| 8 | 180.50.029 |
Штуцер Подробнее |
|
|
| 9 | 180.50.029-20 |
Штуцер Подробнее |
|
|
| 10 | 100.50.135-20 |
Уплотнитель Подробнее |
|
|
| 11 | 100.50.135 |
Уплотнитель Подробнее |
|
|
| 12 | 78.15.111 |
Кран Подробнее |
|
|
| 13 | 78.15.111-20 |
Кран Подробнее |
|
|
| 14 | 3,2x20.016 |
Шплинт Подробнее |
|
|
| 15 | 3,2x20.029 |
Шплинт Подробнее |
|
|
| 16 | M10-6gx90(55)88.35.016 |
Болт Подробнее |
|
|
| 17 | M10-6gx90(55)88.35.029 |
Болт Подробнее |
|
|
| 18 | 100.50.033 |
Лента наружная Подробнее |
|
|
| 19 | 100.50.033-10 |
Лента наружная Подробнее |
|
|
| 20 | 100.50.033-20 |
Лента наружная Подробнее |
|
|
| 21 | 100.50.032 |
Лента внутренняя Подробнее |
|
|
| 22 | 100.50.032-10 |
Лента внутренняя Подробнее |
|
|
| 23 | 100.50.032-20 |
Лента внутренняя Подробнее |
|
|
| 24 | 100.50.034 |
Основание Подробнее |
|
|
| 25 | 100.50.034-10 |
Основание Подробнее |
|
|
| 26 | 100.50.034-20 |
Основание Подробнее |
|
