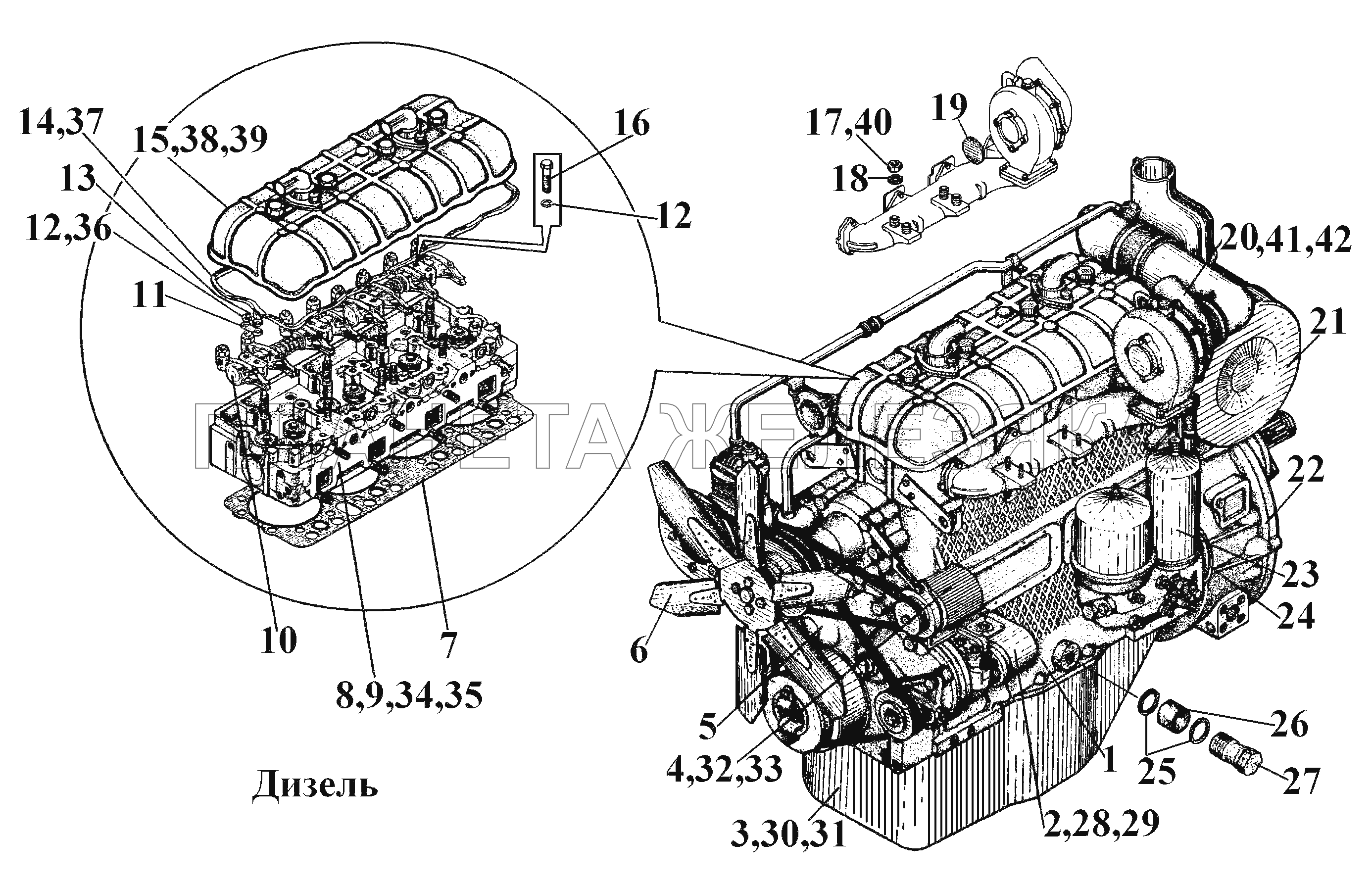

| ← Общий вид | Дизель Д442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (2) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 01-0204.20 |
Прокладка картера Подробнее |
|
||
| 41-01сЗ-11.10 |
Картер маховика Подробнее |
|
||
| 41-01сЗ-11.20 |
Картер маховика Подробнее |
|
||
| 442-24-12с1.20 |
Установка воздухоочистителя Подробнее |
|
||
| 1 | 442-01с1 |
Блок-картер Подробнее |
|
|
| 2 | 442-24-26с1 |
Насос шестеренный с приводом Подробнее |
|
|
| 3 | 41-08с1-11 |
Крышка картера нижняя Подробнее |
|
|
| 4 | 440-14с1 |
Установка электрооборудования и приборов Подробнее |
|
|
| 5 | 442-02с1 |
Картер шестерен с крышкой Подробнее |
|
|
| 6 | 442-22-13с1-1 |
Насос водяной и вентилятор Подробнее |
|
|
| 7 | 41-06с10 |
Прокладка головки цилиндров Подробнее |
|
|
| 8 | 442-24-00с2 |
Головка с коллекторами и термостатом Подробнее |
|
|
| 9 | 440-06с9-01-10 |
Головка цилиндров с клапанами Подробнее |
|
|
| 10 | 41-06с6 |
Передаточный механизм газораспределения Подробнее |
|
|
| 11 | 01-0675-10 |
Шайба Подробнее |
|
|
| 12 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 13 | М12х1,25.6Н.8.05 |
Гайка Подробнее |
|
|
| 14 | 43-0627 |
Прокладка колпака Подробнее |
|
|
| 15 | 440-06с7 |
Колпак головки цилиндров Подробнее |
|
|
| 16 | М12-6gх65.88.35.05 |
Болт Подробнее |
|
|
| 17 | 41-0710 |
Гайка Подробнее |
|
|
| 18 | А12х2.01.08кп.011 |
Шайба Подробнее |
|
|
| 19 | 0701.1118270 |
Заглушка турбины Подробнее |
|
|
| 20 | 440-18с1-12-04 |
Система турбонаддува Подробнее |
|
|
| 21 | 442-24-12с1 |
Установка воздухоочистителя Подробнее |
|
|
| 22 | 41-01сЗ-11 |
Картер маховика Подробнее |
|
|
| 23 | 01-10с1-02 |
Центрифуга с разборным масляным фильтром Подробнее |
|
|
| 24 | 01-0204 |
Прокладка картера маховика Подробнее |
|
|
| 25 | СМД-7-0929 |
Прокладка Подробнее |
|
|
| 26 | 6Т2-0935 |
Втулка защитная Подробнее |
|
|
| 27 | МН-0967 |
Болт зажимной Подробнее |
|
|
| 28 | 442-24-26с1.10 |
Насос шестеренный с приводом Подробнее |
|
|
| 29 | 442-24-26с1.20 |
Насос шестеренный с приводом Подробнее |
|
|
| 30 | 41-08с1-11.10 |
Крышка картера нижняя Подробнее |
|
|
| 31 | 41-08с1-11.20 |
Крышка картера нижняя Подробнее |
|
|
| 32 | 440-14с1.10 |
Установка электрооборудования и приборов Подробнее |
|
|
| 33 | 440-14с1.20 |
Установка электрооборудования и приборов Подробнее |
|
|
| 34 | 442-24-00с2.10 |
Головка с коллекторами и термостатом Подробнее |
|
|
| 35 | 442-24-00с2.20 |
Головка с коллекторами и термостатом Подробнее |
|
|
| 36 | 12.65Г.05.0212 |
Шайба Подробнее |
|
|
| 37 | 43-0627.20 |
Прокладка колпака Подробнее |
|
|
| 38 | 440-06с7.10 |
Колпак головки цилиндров Подробнее |
|
|
| 39 | 440-06с7.20 |
Колпак головки цилиндров Подробнее |
|
|
| 40 | 41-0710.20 |
Гайка Подробнее |
|
|
| 41 | 440-18с1-12-04.10 |
Система турбонаддува Подробнее |
|
|
| 42 | 440-18с1-12-04.20 |
Система турбонаддува Подробнее |
|
